Rozdzielacz do podłogówki z elektrozaworami - czy to dla Ciebie?

Precyzyjne sterowanie ogrzewaniem podłogowym stało się kluczowym elementem w nowoczesnym budownictwie, gdzie efektywność energetyczna i komfort użytkowania idą w parze. Właśnie dlatego tak ważne jest zrozumienie roli i działania zaawansowanych komponentów, takich jak rozdzielacze wyposażone w elektrozawory, a właściwie – siłowniki termoelektryczne. Ten artykuł dostarczy szczegółowych, eksperckich informacji, które pomogą Ci zrozumieć ich działanie, poznać korzyści płynące z ich zastosowania oraz dokonać świadomego wyboru przed inwestycją w system grzewczy. Odpowiemy na pytania dotyczące funkcjonowania, zalet, wyboru, a także praktycznych aspektów montażu i regulacji.

Dlaczego precyzyjne sterowanie podłogówką jest dziś ważniejsze niż kiedykolwiek?

W dobie rosnących kosztów energii i coraz większej świadomości ekologicznej, efektywność energetyczna naszych domów nabiera priorytetowego znaczenia. Nie chodzi już tylko o to, by w domu było ciepło, ale by było ciepło tam, gdzie tego potrzebujemy, w optymalnej temperaturze i przy jak najmniejszym zużyciu energii. Nowoczesne systemy ogrzewania podłogowego, wspierane zaawansowaną automatyką, idealnie wpisują się w te potrzeby, oferując komfort i oszczędności, które jeszcze kilka lat temu były trudne do osiągnięcia.

Czym jest rozdzielacz i dlaczego nazywa się go sercem instalacji?

Rozdzielacz do ogrzewania podłogowego to nic innego jak urządzenie, które pełni funkcję centralnego punktu dystrybucji ciepła w systemie. Jego podstawowym zadaniem jest rozprowadzanie czynnika grzewczego – najczęściej wody – z głównego źródła ciepła (np. kotła, pompy ciepła) do poszczególnych pętli grzewczych, które są ułożone w podłodze. Następnie zbiera on schłodzony czynnik i kieruje go z powrotem do źródła ciepła. Nazywam go "sercem instalacji", ponieważ to właśnie on decyduje o tym, ile ciepła i do której części domu trafi. Bez niego nie byłoby możliwe równomierne i kontrolowane ogrzewanie podłogowe.

Więcej niż wygoda: rola elektrozaworów w oszczędzaniu energii i komforcie

Kiedy mówimy o rozdzielaczu z elektrozaworami, w rzeczywistości mamy na myśli rozdzielacz wyposażony w siłowniki termoelektryczne. To właśnie te niewielkie urządzenia stanowią klucz do prawdziwej rewolucji w zarządzaniu ciepłem. Ich obecność pozwala na strefowe sterowanie ogrzewaniem, co oznacza, że możemy niezależnie regulować temperaturę w każdym pomieszczeniu lub wydzielonej strefie. Gdy termostat w sypialni zgłasza zapotrzebowanie na ciepło, siłownik otwiera przepływ tylko do pętli grzewczej w sypialni. Gdy temperatura zostanie osiągnięta, siłownik zamyka zawór. To przekłada się na znaczące oszczędności energii, ponieważ nie ogrzewamy niepotrzebnie pomieszczeń, w których nikogo nie ma lub w których preferujemy niższą temperaturę. Co więcej, dzięki temu możemy precyzyjnie utrzymać komfort cieplny, dostosowując go do indywidualnych potrzeb domowników w każdej chwili. Według danych Terme.pl, takie rozwiązanie może przynieść realne obniżenie rachunków za ogrzewanie.

Anatomia mistrza precyzji: Jak zbudowany jest i jak działa rozdzielacz z elektrozaworami?

Aby w pełni docenić możliwości nowoczesnego rozdzielacza z automatyką, warto zagłębić się w jego budowę i zrozumieć mechanizm działania. To właśnie detale decydują o jego efektywności i niezawodności.

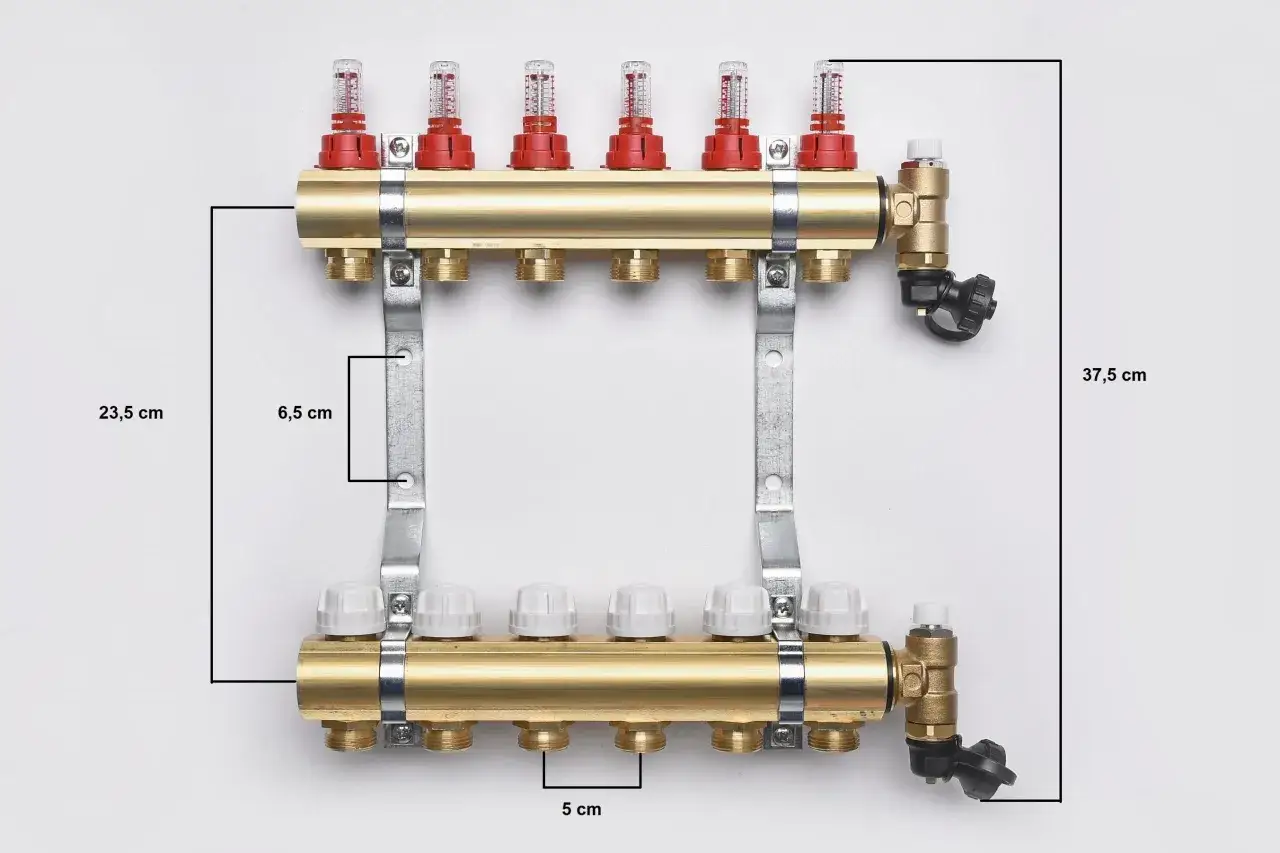

Podstawowe elementy, które musi mieć każdy nowoczesny rozdzielacz

Każdy rozdzielacz, niezależnie od stopnia zaawansowania, składa się z kilku kluczowych komponentów:

• Belka zasilająca: To ta część rozdzielacza, która doprowadza ciepły czynnik grzewczy z kotła lub pompy ciepła do poszczególnych pętli ogrzewania podłogowego.
• Belka powrotna: Odpowiada za zbieranie schłodzonego czynnika grzewczego z pętli i kierowanie go z powrotem do źródła ciepła w celu ponownego ogrzania.
• Wkładki termostatyczne: Są to zawory umieszczone na belce powrotnej (najczęściej), na które nakręca się siłowniki termoelektryczne. Pozwalają one na regulację przepływu czynnika grzewczego przez daną pętlę.

Oprócz tych podstawowych elementów, nowoczesne rozdzielacze są zazwyczaj wyposażone w szereg dodatkowych, ale niezwykle ważnych komponentów, które ułatwiają eksploatację i regulację:

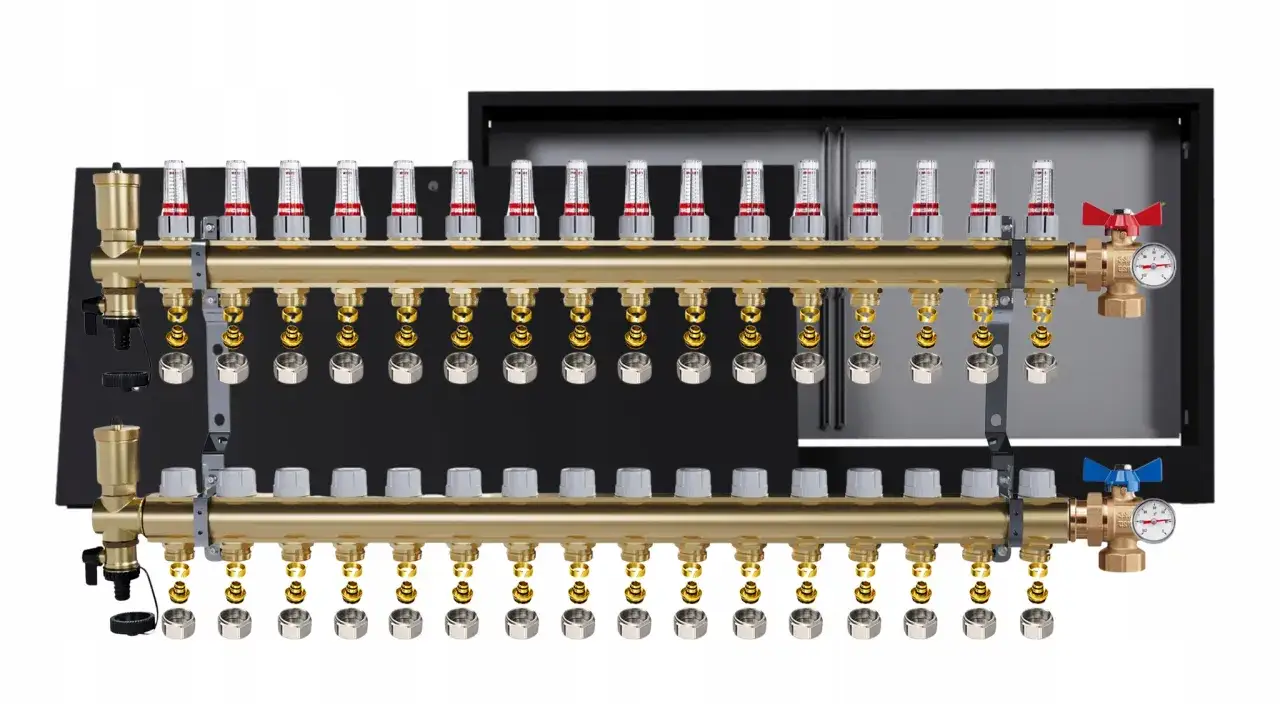

• Przepływomierze (rotametry): Montowane na belce zasilającej, służą do wizualnej kontroli i precyzyjnej regulacji przepływu czynnika grzewczego w każdej pętli. Dzięki nim możemy hydraulicznie zrównoważyć instalację.
• Odpowietrzniki automatyczne: Umieszczone na obu belkach, automatycznie usuwają powietrze z systemu, co jest kluczowe dla jego prawidłowego i cichego działania. Powietrze w instalacji może powodować szumy, niedogrzewanie pętli, a nawet korozję.
• Zawory spustowe: Umożliwiają łatwe opróżnienie i napełnienie instalacji, co jest niezbędne podczas prac konserwacyjnych lub w przypadku konieczności naprawy.

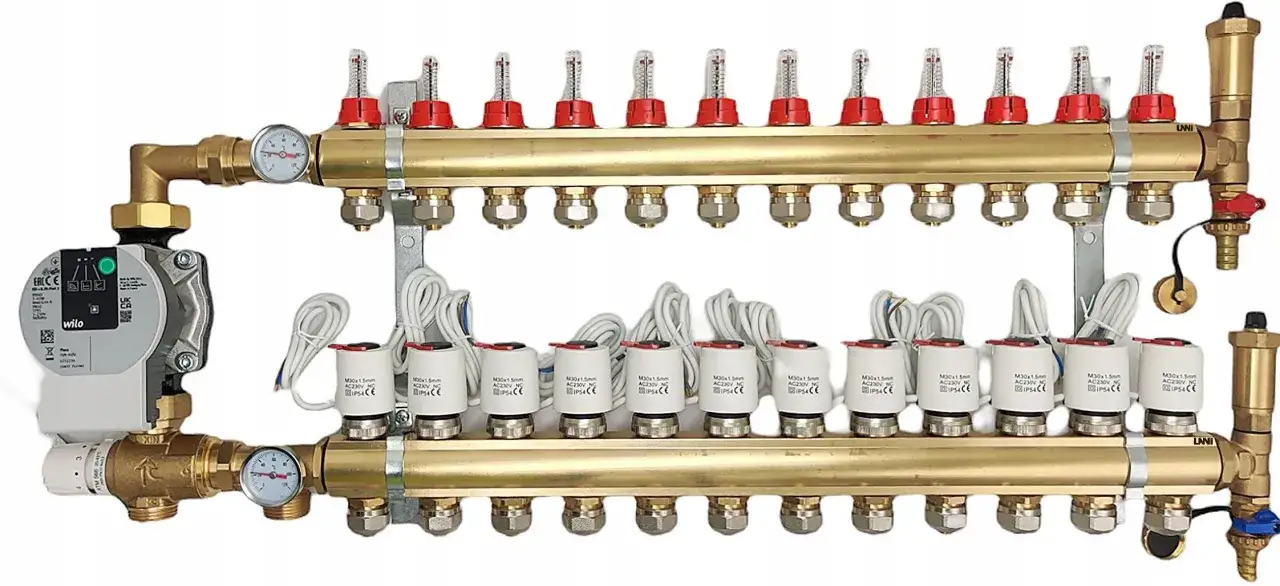

Elektrozawór czy siłownik termoelektryczny? Wyjaśniamy kluczowe pojęcia

W języku potocznym często używa się zamiennie pojęć "elektrozawór" i "siłownik", ale w kontekście rozdzielaczy ogrzewania podłogowego istnieje pewna subtelna, lecz ważna różnica. Elektrozawór to ogólne określenie zaworu sterowanego elektrycznie. Natomiast w przypadku ogrzewania podłogowego, na rozdzielaczu montowany jest siłownik termoelektryczny. Jest to urządzenie, które reaguje na sygnał elektryczny (najczęściej 230V lub 24V) i pod wpływem ciepła generowanego przez wewnętrzną grzałkę, rozszerza się lub kurczy, co powoduje otwarcie lub zamknięcie zaworu termostatycznego. To właśnie ten mechanizm pozwala na precyzyjne sterowanie przepływem czynnika grzewczego w poszczególnych pętlach.

Krok po kroku: Jak sygnał z termostatu zamienia się w idealną temperaturę podłogi?

Zasada działania rozdzielacza z siłownikami termoelektrycznymi jest fascynującym przykładem, jak prosta automatyka może znacząco wpłynąć na komfort i efektywność. Oto jak to działa:

1. Zapotrzebowanie na ciepło: Użytkownik ustawia pożądaną temperaturę na termostacie pokojowym, np. w salonie. Jeśli aktualna temperatura jest niższa niż zadana, termostat wysyła sygnał do listwy sterującej.
2. Sygnał do siłownika: Listwa sterująca, która jest centrum zarządzania automatyką, odbiera sygnał z termostatu i przekazuje go do odpowiedniego siłownika termoelektrycznego, zamontowanego na belce powrotnej rozdzielacza, odpowiadającego za pętlę grzewczą w salonie.
3. Otwarcie zaworu: Siłownik, zasilony prądem, zaczyna się nagrzewać. Wewnątrz siłownika znajduje się element woskowy, który pod wpływem ciepła rozszerza się, wypychając trzpień. Ten trzpień naciska na zawór termostatyczny na rozdzielaczu, powodując jego otwarcie.
4. Przepływ czynnika grzewczego: Otwarty zawór umożliwia przepływ ciepłej wody z belki zasilającej, przez pętlę grzewczą w podłodze salonu, a następnie z powrotem do belki powrotnej i dalej do źródła ciepła.
5. Osiągnięcie zadanej temperatury: Gdy temperatura w salonie osiągnie poziom ustawiony na termostacie, termostat przerywa wysyłanie sygnału do listwy sterującej.
6. Zamknięcie zaworu: Listwa sterująca odcina zasilanie siłownika. Siłownik stygnie, element woskowy kurczy się, a trzpień cofa się, powodując zamknięcie zaworu termostatycznego. Przepływ ciepłej wody przez pętlę w salonie zostaje wstrzymany, co zapobiega przegrzewaniu i oszczędza energię.

Ten cykl powtarza się w zależności od potrzeb cieplnych każdej strefy, zapewniając optymalną temperaturę i maksymalną efektywność.

Inwestycja, która się zwraca – kluczowe korzyści z automatycznego sterowania strefowego

Wybór rozdzielacza z siłownikami termoelektrycznymi to nie tylko kwestia nowoczesności, ale przede wszystkim świadoma decyzja o inwestycji, która przynosi wymierne korzyści. Automatyczne sterowanie strefowe to wygoda, ale także realne oszczędności finansowe i użytkowe, które odczujemy przez lata.

Rachunki za ogrzewanie pod kontrolą: realne oszczędności dzięki precyzji

Jedną z najbardziej namacalnych korzyści wynikających z zastosowania automatyki strefowej jest redukcja kosztów ogrzewania. Możliwość wyłączania ogrzewania w nieużywanych strefach, takich jak rzadko odwiedzane pokoje gościnne, spiżarnie czy garaże, lub obniżania w nich temperatury, przekłada się bezpośrednio na niższe rachunki. Nie marnujemy energii na ogrzewanie pustych przestrzeni. Co więcej, precyzyjne dostosowanie temperatury do aktualnych potrzeb w każdej strefie minimalizuje straty ciepła i maksymalizuje efektywność energetyczną całego systemu. To sprawia, że inwestycja w taki rozdzielacz zwraca się w stosunkowo krótkim czasie.

Idealna temperatura w każdym pokoju osobno – komfort szyty na miarę

Automatyka strefowa to synonim komfortu na najwyższym poziomie. Dzięki niej każdy domownik może cieszyć się optymalną dla siebie temperaturą w swoim pokoju, niezależnie od preferencji pozostałych. W sypialni możemy mieć chłodniej, w łazience cieplej, a w salonie idealną temperaturę do relaksu. Ta elastyczność i możliwość personalizacji sprawiają, że dom staje się miejscem idealnie dopasowanym do potrzeb wszystkich mieszkańców. Koniec z kompromisami i niezadowoleniem z powodu zbyt wysokiej lub zbyt niskiej temperatury w poszczególnych pomieszczeniach.

Dłuższa żywotność i ochrona podłogi dzięki eliminacji przegrzewania

Precyzyjna kontrola temperatury w każdej pętli grzewczej ma również pozytywny wpływ na trwałość całej instalacji oraz samych podłóg. Eliminacja ryzyka przegrzewania jest kluczowa, szczególnie w przypadku delikatniejszych materiałów wykończeniowych, takich jak drewno czy panele laminowane. Nadmierne temperatury mogą prowadzić do ich deformacji, pękania lub odbarwiania. Siłowniki termoelektryczne, poprzez dokładne regulowanie przepływu, chronią elementy konstrukcyjne podłogi i rury grzewcze przed niepotrzebnym stresem termicznym, co przyczynia się do wydłużenia ich żywotności i minimalizuje ryzyko awarii.

Jak wybrać idealny rozdzielacz do swojej instalacji? Praktyczny przewodnik zakupowy

Wybór odpowiedniego rozdzielacza to kluczowa decyzja, która wpłynie na efektywność i komfort całego systemu ogrzewania podłogowego. Poniżej znajdziesz praktyczny przewodnik, który pomoże Ci podjąć świadomą decyzję zakupową.

Liczba obwodów grzewczych – najważniejszy parametr, przy którym nie można się pomylić

Pierwszym i najważniejszym parametrem, na który musisz zwrócić uwagę, jest liczba obwodów grzewczych (sekcji). Musi ona dokładnie odpowiadać liczbie pętli grzewczych, które zostały zaprojektowane w Twojej instalacji. Każda pętla, czyli niezależny obwód grzewczy w podłodze, wymaga osobnego podłączenia do rozdzielacza. Z mojego doświadczenia wynika, że zawsze warto pozostawić 1-2 wolne obwody jako zapas na ewentualną przyszłą rozbudowę systemu lub podłączenie dodatkowego grzejnika w łazience. Błąd w tym zakresie może skutkować koniecznością wymiany całego rozdzielacza, co jest kosztowne i czasochłonne.

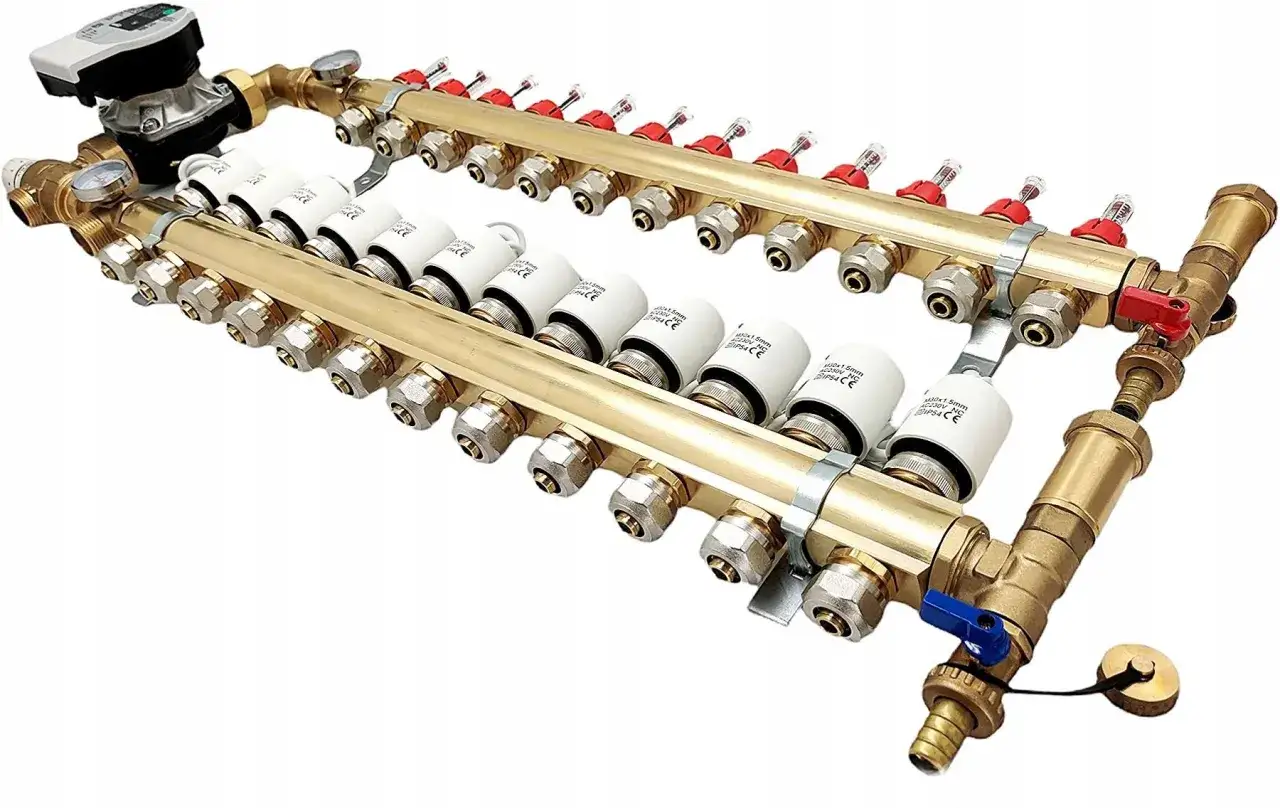

Stal nierdzewna kontra mosiądz – który materiał sprawdzi się lepiej w Twoim domu?

Rozdzielacze najczęściej wykonuje się z mosiądzu lub stali nierdzewnej. Oba materiały są trwałe, ale mają swoje specyficzne cechy:

Zarówno mosiądz, jak i stal nierdzewna to dobre wybory. Decyzja często sprowadza się do budżetu i osobistych preferencji. Ważne, aby upewnić się, że mosiądz jest odporny na odcynkowanie, co zapobiegnie jego degradacji w dłuższej perspektywie.

Na jakie wyposażenie standardowe zwrócić uwagę? (rotametry, odpowietrzniki, zawory)

Wybierając rozdzielacz, zwróć uwagę na jego standardowe wyposażenie. Elementy takie jak:

• Przepływomierze (rotametry): Są absolutnie niezbędne do prawidłowego hydraulicznego zrównoważenia instalacji. Pozwalają na precyzyjne ustawienie przepływu czynnika grzewczego w każdej pętli, co gwarantuje równomierne ogrzewanie wszystkich pomieszczeń. Bez nich regulacja jest praktycznie niemożliwa.
• Odpowietrzniki automatyczne: Znacząco ułatwiają usuwanie powietrza z systemu, eliminując potrzebę ręcznego odpowietrzania i zapobiegając problemom z niedogrzewaniem czy hałasem.
• Zawory spustowe: Umożliwiają łatwe opróżnianie i napełnianie instalacji, co jest kluczowe podczas uruchamiania systemu, konserwacji czy ewentualnych napraw.

Upewnij się, że wybrany model posiada wszystkie te elementy. Ich brak będzie oznaczał dodatkowe koszty i komplikacje w przyszłości.

Kompatybilność z automatyką – jak upewnić się, że siłowniki i sterowniki będą współpracować?

Kluczowym aspektem przy wyborze rozdzielacza z myślą o automatyce jest jego kompatybilność z siłownikami termoelektrycznymi i systemem sterowania. Większość siłowników na rynku korzysta ze standardowego gwintu M30x1,5, który pasuje do wkładek termostatycznych w rozdzielaczach. Zawsze jednak warto to sprawdzić. Ponadto, upewnij się, że wybrany system sterowania (np. listwa sterująca, termostaty pokojowe – przewodowe lub bezprzewodowe) będzie współpracował z siłownikami. W razie wątpliwości, najlepiej wybrać produkty jednego producenta lub skonsultować się z doświadczonym instalatorem, który potwierdzi kompatybilność wszystkich elementów. To zapobiegnie problemom z komunikacją i działaniem automatyki.

Montaż i regulacja – co musisz wiedzieć, zanim przyjedzie instalator?

Choć montaż rozdzielacza i podłączenie automatyki to zadania dla wykwalifikowanego instalatora, warto mieć podstawową wiedzę na ten temat. Pozwoli Ci to świadomie rozmawiać z wykonawcą i upewnić się, że praca zostanie wykonana prawidłowo, co jest fundamentem efektywnego działania systemu.

Gdzie najlepiej umieścić szafkę z rozdzielaczem, by zapewnić do niej łatwy dostęp?

Lokalizacja szafki z rozdzielaczem ma kluczowe znaczenie. Idealnie, jeśli znajduje się ona w centralnym punkcie budynku, co minimalizuje długość pętli grzewczych i ułatwia hydrauliczne zrównoważenie. Ważne jest, aby zapewnić łatwy dostęp do szafki w celu regulacji, konserwacji (np. odpowietrzania) czy ewentualnych napraw. Unikaj miejsc narażonych na uszkodzenia mechaniczne, bezpośrednie działanie promieni słonecznych (co może wpływać na pracę siłowników) czy zbyt niskie temperatury, które mogłyby doprowadzić do zamarznięcia wody w systemie. Często rozdzielacze montuje się w szafkach podtynkowych w przedpokojach, korytarzach lub pomieszczeniach gospodarczych.

Podłączanie siłowników i listwy sterującej – schemat działania automatyki

Podłączanie siłowników termoelektrycznych do rozdzielacza jest stosunkowo proste – nakręca się je na wkładki termostatyczne. Prawdziwa "magia" dzieje się w listwie sterującej. To do niej podłącza się przewody z każdego siłownika oraz przewody z termostatów pokojowych. Listwa sterująca jest mózgiem systemu automatyki, który odbiera sygnały z termostatów i wysyła odpowiednie impulsy elektryczne do siłowników. W zależności od sygnału, siłownik otwiera lub zamyka zawór, regulując przepływ czynnika grzewczego. Cały ten system musi być podłączony zgodnie ze schematem producenta, aby zapewnić prawidłowe działanie i bezpieczeństwo.

Pierwsza regulacja na przepływomierzach (rotametrach) – klucz do zrównoważenia instalacji

Po montażu i napełnieniu instalacji, najważniejszym etapem jest hydrauliczne zrównoważenie. To proces, który polega na ustawieniu odpowiednich przepływów czynnika grzewczego w każdej pętli, tak aby wszystkie pomieszczenia były ogrzewane równomiernie. Do tego celu służą właśnie przepływomierze (rotametry) na belce zasilającej. Instalator, korzystając z projektu instalacji i obliczeń, ustawia na nich odpowiednie wartości. Prawidłowa regulacja jest absolutnie kluczowa – bez niej niektóre pomieszczenia mogą być niedogrzane, inne przegrzane, a cała instalacja będzie pracować nieefektywnie, zużywając więcej energii. To jeden z tych etapów, na którym nie warto oszczędzać ani pospieszać wykonawcy.

Tych błędów unikaj jak ognia! Najczęstsze pomyłki przy wyborze i montażu

Nawet najlepsza technologia może zawieść, jeśli popełnimy błędy na etapie wyboru lub montażu. Poniżej przedstawiam najczęstsze pomyłki, których należy unikać, aby cieszyć się bezproblemowym i efektywnym ogrzewaniem podłogowym.

Niedowymiarowany rozdzielacz – dlaczego oszczędność na liczbie sekcji jest pozorna?

Jednym z najczęstszych błędów jest zakup rozdzielacza z zbyt małą liczbą obwodów w stosunku do rzeczywistych potrzeb instalacji. Często wynika to z chęci zaoszczędzenia kilku złotych. Niestety, taka "oszczędność" jest pozorna i bardzo kosztowna w dłuższej perspektywie. Zbyt mała liczba sekcji oznacza, że nie wszystkie pętle grzewcze będą mogły być podłączone lub że niektóre pętle będą musiały być połączone w jeden obwód, co uniemożliwi strefowe sterowanie. W efekcie, będziesz mieć problemy z równomiernym ogrzewaniem, a w przyszłości może okazać się konieczna kosztowna wymiana całego rozdzielacza lub jego rozbudowa, co wiąże się z pracami hydraulicznymi i często remontem. Zawsze lepiej mieć jeden lub dwa wolne obwody w zapasie.

Ignorowanie konieczności hydraulicznego zrównoważenia przepływów

Jak już wspomniałem, hydrauliczne zrównoważenie instalacji jest fundamentem jej efektywnego działania. Niestety, zdarza się, że instalatorzy pomijają ten etap lub wykonują go niedokładnie. Ignorowanie tej regulacji prowadzi do szeregu problemów: niektóre pomieszczenia będą przegrzane, inne niedogrzane, a pompa obiegowa będzie pracować z większym obciążeniem, zużywając więcej energii. W skrajnych przypadkach może to prowadzić do uszkodzenia elementów instalacji. Zawsze upewnij się, że instalator przeprowadził tę regulację, najlepiej w Twojej obecności, wykorzystując przepływomierze.

Przeczytaj również: Kratki trawnikowe - idealne rozwiązanie na podjazd i parking przy domu

Zakup rozdzielacza bez możliwości montażu siłowników, gdy planujesz automatykę w przyszłości

Jeśli obecnie nie planujesz pełnej automatyki strefowej, ale rozważasz ją w przyszłości, absolutnie nie kupuj rozdzielacza, który nie jest przystosowany do montażu siłowników termoelektrycznych. Niektóre tańsze modele mogą nie posiadać wkładek termostatycznych lub mieć niestandardowy gwint. Jeśli w przyszłości zdecydujesz się na automatykę, będziesz musiał wymienić cały rozdzielacz, co jest znacznie droższe i bardziej kłopotliwe niż zakup od razu odpowiedniego modelu. Zawsze wybieraj rozdzielacz z wkładkami termostatycznymi i standardowym gwintem (np. M30x1,5), nawet jeśli siłowniki dokupisz później. Według informacji z Terme.pl, to częsty błąd, którego można łatwo uniknąć.

Czy rozdzielacz z elektrozaworami to rozwiązanie dla Ciebie? Podjęcie ostatecznej decyzji

Rozdzielacz z siłownikami termoelektrycznymi to bez wątpienia nowoczesne i wysoce efektywne rozwiązanie dla każdego systemu ogrzewania podłogowego. Jego kluczowe zalety – realne oszczędności energii, niezrównany komfort cieplny dzięki precyzyjnemu sterowaniu strefowemu oraz dłuższa żywotność instalacji – sprawiają, że jest to inwestycja, która zwraca się w perspektywie czasu. Jest to idealne rozwiązanie dla osób ceniących sobie wygodę, świadomych kosztów eksploatacji oraz dążących do maksymalnej efektywności energetycznej swojego domu. Jeśli budujesz nowy dom lub modernizujesz istniejący system grzewczy, zdecydowanie rozważ to rozwiązanie. Pamiętaj jednak, aby dokładnie przemyśleć wybór, unikać typowych błędów i zawsze konsultować się z doświadczonym instalatorem, który pomoże Ci zaprojektować i zrealizować system idealnie dopasowany do Twoich potrzeb.
