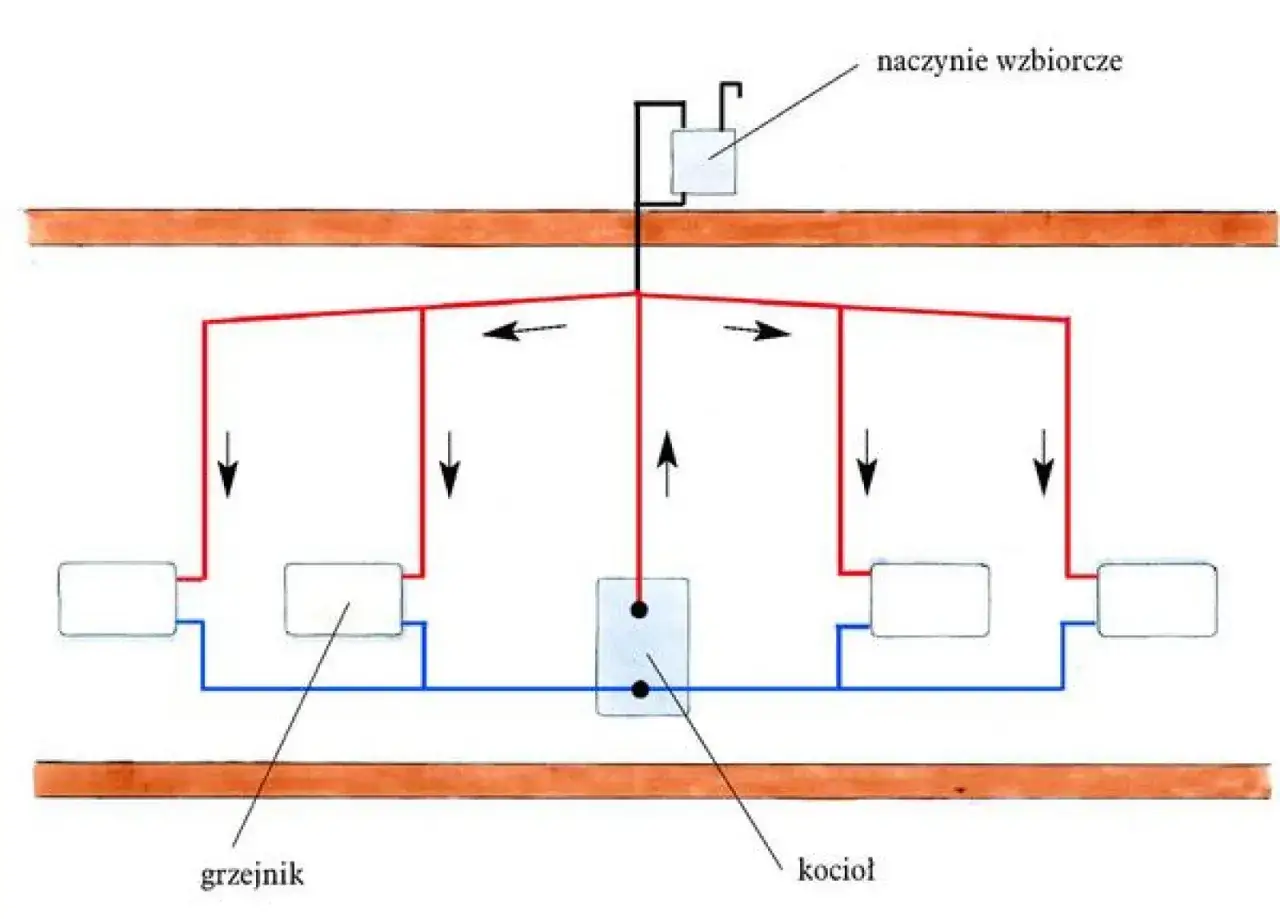

Ogrzewanie grawitacyjne - schemat i zasada działania. Czy ma sens?

Dlaczego prawidłowy schemat ogrzewania grawitacyjnego to fundament bezawaryjnej instalacji

Ogrzewanie grawitacyjne to system, w którym cyrkulacja wody odbywa się bez użycia pompy, dzięki wykorzystaniu zjawiska konwekcji. Oznacza to, że podgrzana w kotle woda staje się lżejsza i unosi się do góry, a po oddaniu ciepła i ochłodzeniu, jako cięższa, opada z powrotem do kotła, tworząc samoczynny obieg. Choć w dobie nowoczesnych technologii może wydawać się rozwiązaniem archaicznym, w 2026 roku zrozumienie tego systemu jest wciąż wartościowe. Jego główne zalety, takie jak niezależność od zasilania elektrycznego, cicha praca i wysoka niezawodność, czynią go atrakcyjnym w domach letniskowych, miejscach z częstymi przerwami w dostawie prądu lub podczas modernizacji starych budynków. W moim doświadczeniu, prawidłowy schemat jest kluczowy dla uniknięcia kosztownych błędów i zapewnienia długotrwałej, bezproblemowej pracy systemu, co jest niezwykle istotne, biorąc pod uwagę specyfikę tego typu instalacji.

Czym jest ogrzewanie grawitacyjne i dlaczego wciąż warto je zrozumieć

Ogrzewanie grawitacyjne to system, w którym medium grzewcze, czyli woda, krąży w instalacji bez wspomagania przez pompę obiegową. Cały proces opiera się na naturalnych prawach fizyki, a konkretnie na zjawisku konwekcji. Ciepła woda, będąc lżejszą, unosi się do góry, a zimna, cięższa, opada. W ten sposób tworzy się naturalny obieg. Jego główne zalety to niewątpliwie niezależność od zasilania elektrycznego, co jest nieocenione w przypadku awarii prądu, oraz cicha praca, wynikająca z braku ruchomych elementów, takich jak pompy. System ten charakteryzuje się również wysoką niezawodnością i niską awaryjnością, ponieważ jest prosty w budowie i działaniu. Mimo że w nowym budownictwie rzadziej się go stosuje ze względu na jego specyfikę, wciąż jest wartościowym rozwiązaniem w specyficznych warunkach, na przykład w domach letniskowych, gdzie priorytetem jest prostota i niezależność, lub przy modernizacji starych instalacji, gdzie często już istnieje odpowiednia infrastruktura. Muszę jednak uczciwie przyznać, że ma on również swoje wady: wolniejsze nagrzewanie, mniejsza efektywność w porównaniu do systemów pompowych, duża bezwładność cieplna oraz brak możliwości zastosowania ogrzewania podłogowego, które wymaga wymuszonego obiegu.

Rola schematu w planowaniu i unikaniu kosztownych błędów wykonawczych

W mojej praktyce wielokrotnie przekonałem się, że szczegółowy i poprawny schemat instalacji grawitacyjnej jest absolutnie niezbędny. To nie tylko rysunek, ale przede wszystkim mapa drogowa dla całej instalacji. Pozwala on na precyzyjne zaplanowanie rozmieszczenia wszystkich elementów, od kotła, przez rury, aż po grzejniki. Co najważniejsze, umożliwia dobór odpowiednich średnic rur i zachowanie wymaganych spadków, co jest krytyczne dla prawidłowego działania systemu. Bez odpowiedniego schematu łatwo o błędy montażowe, które w przypadku ogrzewania grawitacyjnego są szczególnie dotkliwe. Mogą one prowadzić do problemów z cyrkulacją, zapowietrzaniem instalacji lub niską efektywnością ogrzewania. A to z kolei oznacza kosztowne poprawki, które często wymagają demontażu części instalacji. Dlatego zawsze podkreślam, że dobry schemat minimalizuje ryzyko błędów i chroni inwestora przed niepotrzebnymi wydatkami i frustracją.

Fizyka w służbie ciepła: Jak dokładnie działa obieg grawitacyjny

Zrozumienie zasady działania ogrzewania grawitacyjnego to klucz do jego prawidłowego projektowania i eksploatacji. Cały system opiera się na prostym, ale genialnym zjawisku fizycznym – konwekcji. Wyobraźmy sobie, że woda w kotle jest jak balon napełniony ciepłym powietrzem – staje się lżejsza i unosi się do góry. Po oddaniu ciepła w grzejnikach, ochładza się, staje się cięższa i niczym kamień opada z powrotem do kotła. Ten nieustanny ruch tworzy samoczynny obieg, który jest sercem każdej instalacji grawitacyjnej. To właśnie ta naturalna cyrkulacja sprawia, że system działa bez potrzeby użycia pompy, co jest jego największą zaletą.

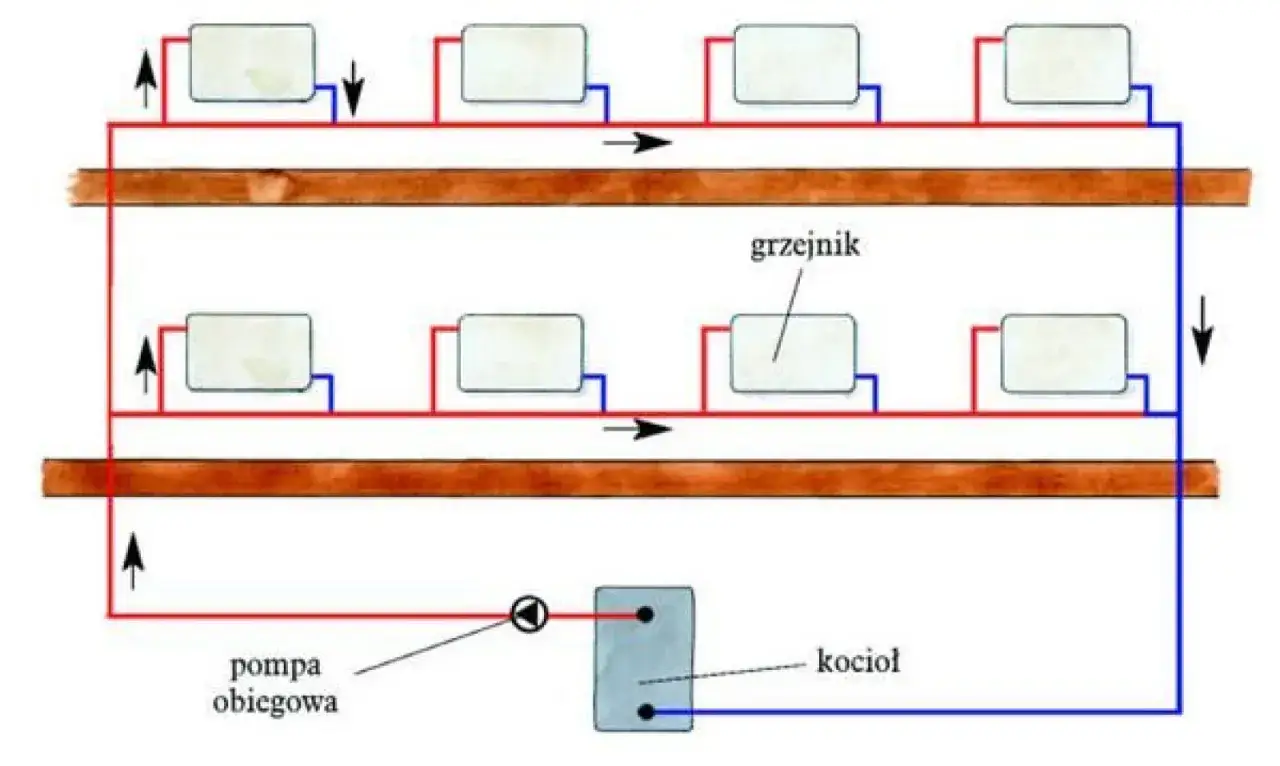

Zjawisko konwekcji – niewidzialny silnik Twojej instalacji

Konwekcja to proces przekazywania ciepła, który zachodzi w płynach (cieczach i gazach) poprzez ruch ich cząsteczek. W kontekście ogrzewania grawitacyjnego jest to fundament, na którym opiera się cała instalacja. Kiedy woda w kotle jest podgrzewana, jej cząsteczki zaczynają się poruszać szybciej, zwiększając swoją objętość i zmniejszając gęstość. W rezultacie ciepła woda staje się lżejsza niż otaczająca ją chłodniejsza woda i unosi się do góry. To właśnie konwekcja jest tym "niewidzialnym silnikiem", który napędza cały system, umożliwiając przepływ wody bez żadnych zewnętrznych urządzeń mechanicznych, takich jak pompy.

Różnica temperatur i gęstości wody jako klucz do samoczynnej cyrkulacji

Serce obiegu grawitacyjnego bije dzięki różnicy temperatur i wynikającej z niej różnicy gęstości wody. Kiedy woda jest podgrzewana w kotle, jej temperatura wzrasta, a wraz z nią maleje jej gęstość. Staje się lżejsza i pod wpływem siły wyporu unosi się do najwyższego punktu instalacji. Następnie, poprzez rury zasilające, dociera do grzejników, gdzie oddaje swoje ciepło do otoczenia. W miarę oddawania ciepła, woda ochładza się, jej gęstość wzrasta, staje się cięższa i grawitacyjnie opada z powrotem do kotła rurami powrotnymi. Ten ciągły proces, napędzany wyłącznie różnicą temperatur i gęstości, tworzy samoczynny obieg, który jest podstawą działania ogrzewania grawitacyjnego. Bez tej fizycznej zależności system po prostu by nie działał.

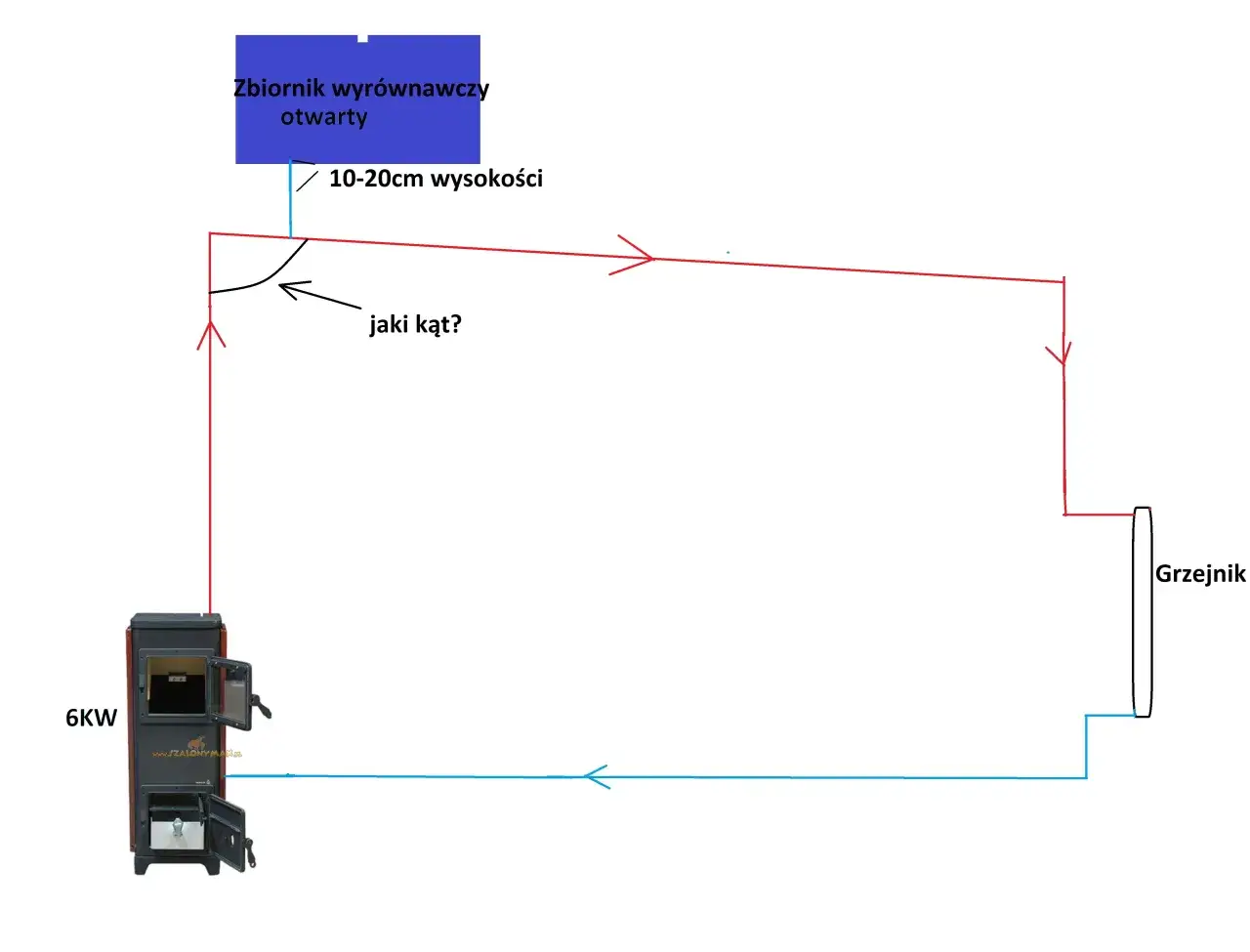

Anatomia schematu: Kluczowe komponenty ogrzewania grawitacyjnego i ich rola

Każdy element instalacji ogrzewania grawitacyjnego ma swoje ściśle określone zadanie, a ich harmonijne połączenie zgodnie ze schematem jest gwarancją efektywnej cyrkulacji ciepła. Od kotła, przez naczynie wzbiorcze, po rury i grzejniki – każdy komponent musi być dobrany i umiejscowiony z rozwagą. W mojej pracy zawsze zwracam uwagę na to, aby każdy detal był przemyślany, ponieważ w systemie grawitacyjnym nawet drobne odstępstwa od normy mogą zaburzyć cały obieg. Przyjrzyjmy się bliżej kluczowym komponentom i ich roli.

Kocioł grzewczy – jakie paliwo i gdzie go umiejscowić dla maksymalnej wydajności

Kocioł grzewczy to serce całej instalacji, odpowiedzialne za podgrzewanie wody. W systemach grawitacyjnych najczęściej stosuje się kotły na paliwa stałe, takie jak węgiel, drewno czy pellet, choć istnieją również rozwiązania gazowe czy olejowe. Kluczowe dla efektywności grawitacyjnego obiegu jest umiejscowienie kotła. Musi on znajdować się w najniższym punkcie instalacji, zazwyczaj w piwnicy lub specjalnie przygotowanej kotłowni. Taka lokalizacja ułatwia naturalny obieg wody, ponieważ ciepła woda ma dłuższą drogę do pokonania w górę, co zwiększa siłę napędową obiegu. Im większa różnica wysokości między kotłem a grzejnikami, tym sprawniej działa system.

Naczynie wzbiorcze otwarte – cichy strażnik bezpieczeństwa całego układu

Otwarte naczynie wzbiorcze to jeden z najważniejszych, a często niedocenianych, elementów instalacji grawitacyjnej. Jego główną rolą jest zabezpieczenie systemu przed nadmiernym wzrostem ciśnienia, który powstaje na skutek zwiększenia objętości wody pod wpływem temperatury. Woda, ogrzewając się, rozszerza się, a naczynie wzbiorcze przyjmuje tę nadwyżkę, zapobiegając uszkodzeniu instalacji. Musi być ono zamontowane w najwyższym punkcie instalacji, powyżej wszystkich grzejników, aby umożliwić swobodne odpowietrzanie systemu. Niezwykle ważne jest również zabezpieczenie go przed zamarzaniem, zwłaszcza jeśli znajduje się na poddaszu lub w nieogrzewanym pomieszczeniu. Jak słusznie zauważa serwis Lazienkionline.pl, jest to jeden z kluczowych elementów, którego prawidłowy montaż decyduje o bezpieczeństwie i bezawaryjności całego systemu.

Pion wznośny i rury rozprowadzające – jak dobrać średnice i spadki, by system działał

Pion wznośny i rury rozprowadzające to krwiobieg instalacji grawitacyjnej. To nimi gorąca woda wędruje od kotła do grzejników, a schłodzona wraca z powrotem. W przeciwieństwie do systemów pompowych, w instalacjach grawitacyjnych stosuje się rury o znacznie większych średnicach, często od 1 do 2 cali. Jest to niezbędne, aby zminimalizować opory przepływu, które mogłyby zahamować naturalną cyrkulację. Równie ważne jest zachowanie odpowiednich spadków, czyli nachylenia rur. Minimalny spadek powinien wynosić około 1%, co oznacza 1 cm na każdy metr długości rury. Spadki te muszą być skierowane w stronę przepływu wody, aby zapewnić swobodną cyrkulację i umożliwić naturalne odpowietrzanie systemu. Niewłaściwe spadki to prosta droga do zapowietrzania i problemów z grzaniem.

Grzejniki – dlaczego żeliwne modele są często najlepszym wyborem

Wybór odpowiednich grzejników ma kluczowe znaczenie dla efektywności ogrzewania grawitacyjnego. Najlepiej sprawdzają się grzejniki o małych oporach wewnętrznych, które nie stawiają dużego oporu przepływającej wodzie. Tradycyjne grzejniki żeliwne są tutaj często najlepszym wyborem. Ich duża pojemność wodna i masywna konstrukcja sprawiają, że długo utrzymują ciepło, oddając je do pomieszczenia nawet po wyłączeniu kotła, co zwiększa komfort cieplny. Z kolei nowoczesne, panelowe grzejniki, choć estetyczne i popularne w systemach pompowych, mogą być mniej odpowiednie dla grawitacji. Ich wewnętrzna konstrukcja często stawia zbyt duże opory przepływu, co może znacząco osłabić, a nawet całkowicie zahamować naturalną cyrkulację wody, czyniąc system nieefektywnym.

Rury powrotne – jak prawidłowo zamknąć obieg i zapewnić ciągłość pracy

Rury powrotne są równie ważne jak rury zasilające. To nimi ochłodzona w grzejnikach woda wraca z powrotem do kotła, aby ponownie zostać podgrzana i rozpocząć kolejny cykl. Ich prawidłowe zaprojektowanie i wykonanie jest kluczowe dla zamknięcia obiegu i zapewnienia ciągłości oraz efektywności pracy całej instalacji. Podobnie jak w przypadku rur zasilających, rury powrotne muszą mieć odpowiednio duże średnice, aby zminimalizować opory przepływu. Należy również zachować odpowiednie spadki, skierowane w stronę kotła, co ułatwia grawitacyjny spływ wody. Prawidłowo wykonane rury powrotne gwarantują, że system będzie działał płynnie i bez zakłóceń, zapewniając stały dopływ ciepła do pomieszczeń.

Dwa klasyczne podejścia: Schemat z rozdziałem górnym vs. rozdziałem dolnym

W ogrzewaniu grawitacyjnym wykształciły się dwa główne typy schematów, które różnią się sposobem rozprowadzenia gorącej wody po budynku: z rozdziałem górnym i z rozdziałem dolnym. Każdy z nich ma swoje specyficzne cechy, zastosowania, zalety i wady. Wybór odpowiedniego schematu zależy od wielu czynników, takich jak konstrukcja budynku, lokalizacja kotła czy preferencje użytkownika. Zrozumienie różnic między nimi jest kluczowe dla podjęcia świadomej decyzji i zapewnienia optymalnego działania instalacji. Przyjrzyjmy się im bliżej, a następnie zestawmy ich kluczowe cechy w tabeli, aby ułatwić wybór.

Schemat z rozdziałem górnym – kiedy sprawdzi się najlepiej i jakie ma zalety

W schemacie z rozdziałem górnym gorąca woda z kotła jest najpierw doprowadzana głównym przewodem do najwyższego punktu instalacji, na przykład na strych lub poddasze. Dopiero stamtąd, za pomocą pionów, jest rozprowadzana w dół do poszczególnych grzejników na niższych kondygnacjach. Ten schemat jest szczególnie odpowiedni w budynkach z poddaszem użytkowym lub w sytuacji, gdy kocioł znajduje się w piwnicy, a przewody można łatwo poprowadzić przez strych. Jego główną zaletą jest szybsze nagrzewanie górnych kondygnacji, ponieważ ciepła woda najpierw dociera do najwyżej położonych grzejników. Pozwala to również na łatwiejsze odpowietrzanie systemu, gdyż powietrze naturalnie gromadzi się w najwyższym punkcie, czyli w naczyniu wzbiorczym.

Schemat z rozdziałem dolnym – dlaczego jest najpopularniejszy w domach z piwnicą

Schemat z rozdziałem dolnym jest zdecydowanie najpopularniejszym rozwiązaniem, zwłaszcza w domach jednorodzinnych z piwnicą. W tym przypadku rury rozprowadzające gorącą wodę prowadzone są w najniższej części budynku, czyli w piwnicy lub podłodze parteru. Z tych głównych przewodów woda pionami unosi się do grzejników na poszczególnych kondygnacjach. Jego popularność wynika z kilku czynników. Przede wszystkim, rury główne są ukryte w piwnicy, co poprawia estetykę pomieszczeń mieszkalnych. Dodatkowo, łatwiejszy jest dostęp do głównych przewodów w przypadku konieczności konserwacji czy napraw. System ten zapewnia równomierne nagrzewanie wszystkich grzejników, choć proces ten może być nieco wolniejszy niż w przypadku rozdziału górnego, zwłaszcza na najwyższych kondygnacjach.

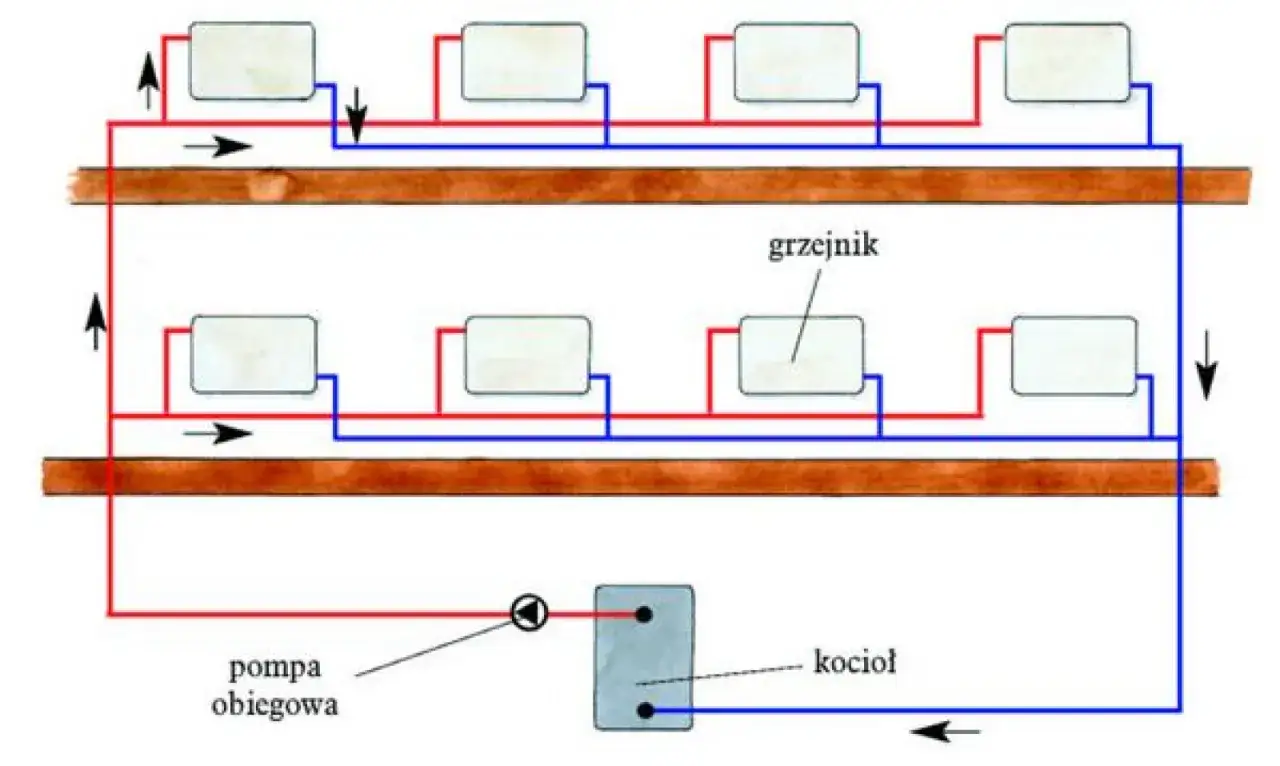

Porównanie wizualne: Zobacz oba schematy i wybierz odpowiedni dla siebie

Aby ułatwić wybór odpowiedniego schematu, przygotowałem tabelę porównawczą, która zestawia kluczowe cechy obu rozwiązań. Mam nadzieję, że pomoże ona w podjęciu świadomej decyzji.

Tych błędów unikaj jak ognia! Najczęstsze pomyłki przy montażu instalacji grawitacyjnej

Projektowanie i montaż instalacji ogrzewania grawitacyjnego wymaga precyzji i znajomości specyficznych zasad. Niestety, w mojej praktyce często spotykam się z powtarzającymi się błędami, które negatywnie wpływają na działanie, a nawet bezpieczeństwo całego systemu. Unikanie tych pomyłek jest absolutnie kluczowe dla zapewnienia efektywnej i bezawaryjnej pracy ogrzewania. Pamiętajmy, że w systemie grawitacyjnym każde odstępstwo od normy ma swoje konsekwencje.

Zbyt małe średnice rur – krytyczny błąd, który zatrzyma cyrkulację

To chyba najczęściej popełniany błąd, który w instalacjach grawitacyjnych jest absolutnie krytyczny. Stosowanie zbyt małych średnic rur, typowych dla systemów pompowych, prowadzi do zbyt dużych oporów przepływu. Woda, zamiast swobodnie krążyć, napotyka na opór, który uniemożliwia lub znacznie utrudnia samoczynną cyrkulację. W konsekwencji system staje się nieefektywny, a w skrajnych przypadkach może w ogóle nie działać. Zawsze przypominam, że w grawitacji zalecane są rury o średnicach od 1 do 2 cali, w zależności od mocy kotła i wielkości instalacji. Oszczędność na średnicy rur to w tym przypadku pozorna oszczędność, która zemści się brakiem ciepła.

Niewłaściwe spadki przewodów – prosta droga do zapowietrzenia i problemów z grzaniem

Brak minimalnego spadku (min. 1%) lub jego niewłaściwy kierunek to kolejny poważny błąd. Woda w instalacji grawitacyjnej musi mieć zapewnioną swobodną drogę. Jeśli rury są prowadzone poziomo lub, co gorsza, ze spadkiem w przeciwnym kierunku, powietrze gromadzi się w najwyższych punktach, tworząc korki powietrzne. To zjawisko, zwane zapowietrzaniem, blokuje przepływ wody, uniemożliwiając grzanie poszczególnych grzejników lub nawet całego systemu. Prawidłowe spadki są niezbędne nie tylko dla cyrkulacji, ale także dla skutecznego odpowietrzania instalacji przez naczynie wzbiorcze.

Błędy w montażu naczynia wzbiorczego – co grozi instalacji

Naczynie wzbiorcze, choć często ukryte, jest kluczowym elementem bezpieczeństwa. Błędy w jego montażu mogą mieć katastrofalne skutki. Niewłaściwe umiejscowienie, na przykład poniżej najwyższego punktu instalacji, uniemożliwia jego prawidłowe działanie jako odpowietrznika i zabezpieczenia przed wzrostem ciśnienia. Brak zabezpieczenia przed zamarzaniem, zwłaszcza w nieogrzewanych przestrzeniach, może doprowadzić do pęknięcia naczynia i wycieku wody, a w konsekwencji do uszkodzenia całej instalacji. Należy również pamiętać o prawidłowym podłączeniu rury bezpieczeństwa i przelewowej. Jak już wspomniałem, to cichy strażnik bezpieczeństwa, którego rola jest nie do przecenienia, a każdy błąd w jego montażu to igranie z ogniem.

Niewłaściwy dobór grzejników – jak nowoczesne panele mogą "zabić" grawitację

Wielu inwestorów, kierując się estetyką, decyduje się na nowoczesne grzejniki panelowe, nie zdając sobie sprawy, że w instalacji grawitacyjnej mogą one "zabić" naturalną cyrkulację. Ich wewnętrzna konstrukcja, często z wąskimi kanałami i licznymi zakamarkami, stawia zbyt duże opory przepływu. W systemie pompowym, gdzie woda jest wymuszana przez pompę, nie stanowi to problemu. W grawitacji jednak, gdzie siła napędowa jest niewielka, takie opory są przeszkodą nie do pokonania. Dlatego zawsze zalecam wybór tradycyjnych grzejników żeliwnych lub innych modeli o dużej pojemności wodnej i małych oporach wewnętrznych, które są stworzone do współpracy z naturalnym obiegiem.

Ogrzewanie grawitacyjne w XXI wieku: Czy to rozwiązanie ma jeszcze sens

W dobie dynamicznego rozwoju technologii grzewczych, pytanie o sens stosowania ogrzewania grawitacyjnego w XXI wieku jest jak najbardziej zasadne. Z jednej strony mamy nowoczesne, wysokoefektywne systemy z pompami ciepła i rekuperacją, z drugiej – prostotę i niezawodność grawitacji. Bilans zysków i strat jest złożony, ale jedno jest pewne: grawitacja nadal ma swoje miejsce, choć w specyficznych niszach. Zastanówmy się, kiedy niezależność od prądu przeważa nad niższą efektywnością i jakie są możliwości modernizacji istniejących instalacji, a także połączenia tradycji z nowoczesnością.

Bilans zysków i strat: Kiedy niezależność od prądu wygrywa z niższą efektywnością

W 2026 roku ogrzewanie grawitacyjne to system o wyraźnie zarysowanych zaletach i wadach. Do jego głównych atutów niezmiennie należą: niezależność od zasilania elektrycznego, co jest kluczowe w regionach z niestabilną siecią energetyczną lub w domach letniskowych, gdzie nie zawsze jest dostęp do prądu; cicha praca, wynikająca z braku pompy; oraz wysoka niezawodność i niska awaryjność, dzięki prostocie konstrukcji. Z drugiej strony mamy wady: wolniejsze nagrzewanie pomieszczeń, mniejsza efektywność energetyczna w porównaniu do nowoczesnych systemów, duża bezwładność cieplna oraz brak możliwości zastosowania ogrzewania podłogowego. W mojej ocenie, te zalety przeważają nad wadami w specyficznych sytuacjach, takich jak wspomniane domy letniskowe, obszary z częstymi przerwami w dostawie prądu, czy też w starych, zabytkowych budynkach, gdzie zachowanie oryginalnego systemu jest wartością samą w sobie. Jak słusznie zauważa serwis Lazienkionline.pl, system ten wciąż ma swoje zastosowania i nie należy go całkowicie skreślać.

Modernizacja starej instalacji – czy warto zachować grawitację

Kwestia modernizacji starych instalacji grawitacyjnych to częsty dylemat. Czy zawsze opłaca się całkowicie wymieniać taki system na pompowy? Niekoniecznie. Decyzja powinna zależeć od kilku czynników: przede wszystkim od stanu istniejącej instalacji (np. grubości rur, które w starych systemach są często bardzo duże i idealne do grawitacji), potrzeb użytkownika i dostępnego budżetu. Jeśli rury są w dobrym stanie i mają odpowiednie średnice, zachowanie "grawitacji" może być bardzo korzystne. Niższe koszty eksploatacji (brak zużycia prądu przez pompę) i niezawodność w przypadku braku prądu to argumenty, które w wielu przypadkach przekonują do pozostawienia systemu grawitacyjnego, ewentualnie z wprowadzeniem pewnych ulepszeń. Czasami wystarczy drobna korekta, by stary system działał sprawniej.

Przeczytaj również: Kratki trawnikowe - idealne rozwiązanie na podjazd i parking przy domu

Połączenie tradycji z nowoczesnością: Czy można dołożyć pompę obiegową do układu grawitacyjnego

Absolutnie tak! Połączenie tradycyjnego układu grawitacyjnego z nowoczesnymi rozwiązaniami, takimi jak pompa obiegowa, jest nie tylko możliwe, ale i często stosowane. To rozwiązanie hybrydowe, które pozwala czerpać korzyści z obu światów. Montaż pompy obiegowej w takim układzie umożliwia zwiększenie efektywności i szybkości nagrzewania pomieszczeń, zwłaszcza w okresach intensywnego użytkowania. Jednocześnie, w przypadku awarii prądu, system może nadal pracować w trybie grawitacyjnym, zapewniając podstawowe ogrzewanie. Kluczowe jest jednak prawidłowe podłączenie pompy – zazwyczaj montuje się ją na obejściu (tzw. bypassie), aby nie zakłócała naturalnego obiegu, gdy nie pracuje. Dzięki temu, gdy pompa jest wyłączona, woda nadal może swobodnie krążyć grawitacyjnie. To inteligentne rozwiązanie, które łączy niezawodność z komfortem.
