Jak prawidłowo podłączyć sterowanie ogrzewaniem podłogowym - schemat

Ten artykuł to kompleksowy przewodnik po schematach połączeń elektrycznych systemów sterowania ogrzewaniem podłogowym. Dowiesz się, jak prawidłowo podłączyć termostaty, listwę sterującą, siłowniki, pompę obiegową i źródło ciepła, aby zapewnić wydajność, komfort i bezpieczeństwo Twojej instalacji. Niezależnie od tego, czy planujesz samodzielny montaż, weryfikujesz pracę instalatora, czy diagnozujesz istniejący system, znajdziesz tu precyzyjne instrukcje i wizualizacje, które rozwieją wszelkie wątpliwości.

Dlaczego poprawny schemat sterowania to fundament wydajnej podłogówki

Różnica między "działa" a "działa optymalnie": Jak schemat wpływa na rachunki i komfort

Wielokrotnie spotykałem się z sytuacjami, gdzie system ogrzewania podłogowego "działał", ale jego właściciel narzekał na wysokie rachunki lub nierównomierny rozkład temperatury. Często okazywało się, że przyczyną było nieprawidłowe lub niedokładne podłączenie elektryczne poszczególnych elementów sterowania. Precyzyjne i zgodne ze sztuką podłączenie wszystkich komponentów jest krytyczne dla efektywności całego systemu.

Nieprawidłowe połączenia mogą prowadzić do szeregu problemów. Na przykład, jeśli pompa obiegowa pracuje non-stop, nawet gdy nie ma zapotrzebowania na ciepło, generuje to nadmierne zużycie energii i w konsekwencji wyższe rachunki. Podobnie, jeśli termostaty nie komunikują się poprawnie z listwą sterującą, może to skutkować przegrzewaniem się jednych pomieszczeń i niedogrzewaniem innych, co drastycznie obniża komfort użytkowania. Co więcej, ciągła, niekontrolowana praca niektórych komponentów może prowadzić do ich szybszego zużycia. Pamiętajmy, że prawidłowe sterowanie strefowe, umożliwiające niezależną regulację temperatury w każdym pomieszczeniu, jest kluczem do oszczędności i optymalnego komfortu.

Kluczowe elementy układanki: Co musisz mieć, zanim zaczniesz łączyć kable?

Zanim przystąpimy do analizy schematów i samego montażu, musimy upewnić się, że posiadamy wszystkie niezbędne elementy i rozumiemy ich rolę. Oto podstawowe komponenty systemu sterowania ogrzewaniem podłogowym:

• Listwa sterująca (centrala): To serce systemu, które zbiera sygnały z termostatów i na ich podstawie steruje siłownikami, pompą obiegową oraz źródłem ciepła.
• Siłowniki termoelektryczne: Małe urządzenia montowane na rozdzielaczu, które pod wpływem sygnału elektrycznego otwierają lub zamykają przepływ wody w pętlach grzewczych.
• Termostaty pokojowe: Urządzenia mierzące temperaturę w pomieszczeniu i informujące listwę sterującą o potrzebie grzania lub jego zaprzestania.

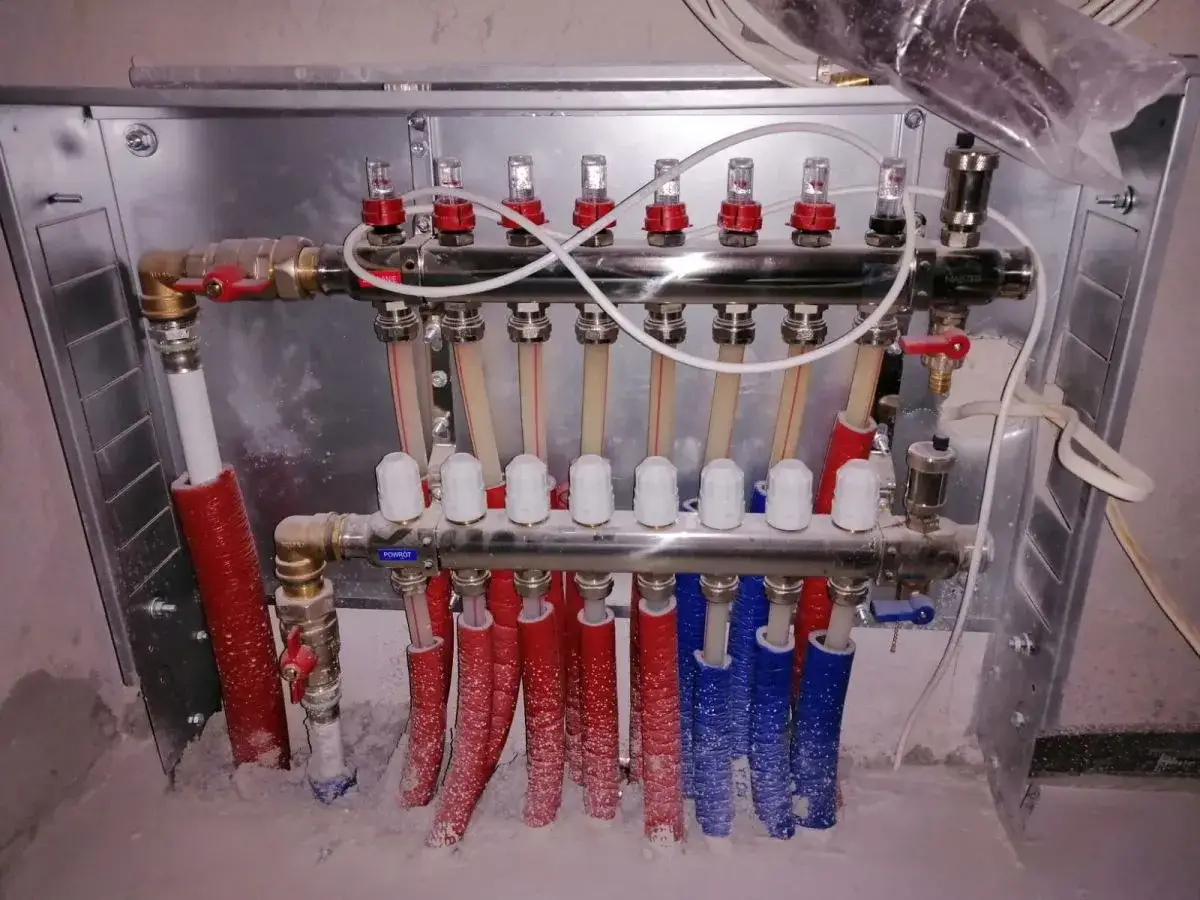

• Rozdzielacz: Element hydrauliczny, który rozdziela wodę z głównego obiegu na poszczególne pętle ogrzewania podłogowego. Na nim montowane są siłowniki.
• Pompa obiegowa: Odpowiedzialna za wymuszanie obiegu wody grzewczej w całym systemie.

Zawsze podkreślam, jak ważne jest sprawdzenie kompatybilności wszystkich elementów przed ich zakupem i montażem. Różnice w napięciu zasilania siłowników (230V vs 24V) czy typy gwintów na rozdzielaczu to tylko niektóre z detali, które mogą przysporzyć problemów, jeśli zostaną zignorowane na etapie planowania.

Anatomia systemu sterowania: Poznaj głównych bohaterów schematu

Mózg operacji: Listwa sterująca (centrala) – jak ją zrozumieć?

Listwa sterująca, często nazywana centralą, to bez wątpienia mózg całego systemu sterowania ogrzewaniem podłogowym. Jej głównym zadaniem jest koordynowanie pracy wszystkich podłączonych do niej elementów. To ona odbiera sygnały z termostatów pokojowych, które informują o aktualnej temperaturze i żądanym poziomie grzania w danej strefie. Na podstawie tych informacji listwa podejmuje decyzje o tym, które siłowniki mają zostać otwarte, a które zamknięte.

Większość listew sterujących posiada określoną liczbę stref, czyli wyjść, do których podłączamy siłowniki termoelektryczne. Typowo jest to od 8 do 12 stref, co pozwala na niezależne sterowanie temperaturą w wielu pomieszczeniach. Kluczowe są również inne wyjścia: wyjście do sterowania pompą obiegową, które uruchamia pompę tylko wtedy, gdy co najmniej jedna strefa zgłasza zapotrzebowanie na ciepło, oraz styk beznapięciowy (NO/COM/NC). Ten ostatni jest niezwykle ważny, ponieważ służy do komunikacji z zewnętrznym źródłem ciepła, takim jak kocioł gazowy czy pompa ciepła, informując je o konieczności włączenia lub wyłączenia grzania. Zrozumienie, jak działa listwa sterująca, jest pierwszym krokiem do prawidłowego zaprojektowania i wykonania instalacji.

Wykonawcy poleceń: Siłowniki termoelektryczne (230V vs 24V, NC vs NO)

Siłowniki termoelektryczne to mali, ale niezwykle ważni wykonawcy poleceń listwy sterującej. Ich rola polega na otwieraniu lub zamykaniu przepływu wody grzewczej w poszczególnych pętlach ogrzewania podłogowego, co bezpośrednio wpływa na temperaturę w danej strefie. Działają na zasadzie rozszerzalności cieplnej wosku lub innego materiału, który podgrzewany przez element elektryczny, rozpręża się i przesuwa trzpień zaworu.

Na rynku dostępne są głównie dwa typy siłowników pod względem napięcia zasilania:

Kolejnym ważnym rozróżnieniem jest typ działania siłownika: NC (Normalnie Zamknięty) i NO (Normalnie Otwarty). Siłownik NC w stanie beznapięciowym (bez zasilania) jest zamknięty, co oznacza, że blokuje przepływ wody. Dopiero po podaniu napięcia otwiera się, umożliwiając przepływ. Siłownik NO działa odwrotnie – w stanie beznapięciowym jest otwarty, a zamyka się po podaniu napięcia. W systemach ogrzewania podłogowego zdecydowanie częściej stosuje się siłowniki typu NC. Wynika to z kwestii bezpieczeństwa i ekonomii – w przypadku awarii zasilania siłowniki zamkną się, zapobiegając niekontrolowanemu grzaniu i potencjalnemu przegrzewaniu pomieszczeń. Zawsze upewnij się, że gwint siłownika (np. M30x1.5, M28x1.5) jest kompatybilny z zaworami na Twoim rozdzielaczu, aby uniknąć problemów montażowych.

Strażnicy temperatury: Termostaty pokojowe – gdzie i jak je podłączyć?

Termostaty pokojowe to nasi "strażnicy temperatury", których zadaniem jest mierzenie aktualnej temperatury w pomieszczeniu i wysyłanie sygnału do listwy sterującej, jeśli temperatura odbiega od ustawionej wartości. Są to kluczowe elementy dla komfortu i efektywności energetycznej.

Rozróżniamy dwa główne typy termostatów:

• Termostaty przewodowe: Połączone są z listwą sterującą za pomocą kabli. Są niezawodne, nie wymagają wymiany baterii, ale ich instalacja wymaga odpowiedniego okablowania w ścianach.
• Termostaty bezprzewodowe: Komunikują się z listwą sterującą drogą radiową (np. RF, Wi-Fi, Zigbee). Oferują dużą elastyczność w umiejscowieniu, co jest szczególnie cenne w remontowanych obiektach, gdzie prowadzenie kabli jest utrudnione. Wymagają jednak zasilania bateryjnego lub zewnętrznego zasilacza.

Optymalne umiejscowienie termostatu jest kluczowe dla jego prawidłowego działania. Powinien znajdować się na wysokości około 1,5 metra od podłogi, z dala od źródeł ciepła (np. grzejników, kominków, telewizorów), bezpośredniego nasłonecznienia oraz przeciągów. Te czynniki mogą fałszować odczyty temperatury i prowadzić do nieprawidłowego sterowania ogrzewaniem.

Podłączanie termostatów przewodowych do listwy jest zazwyczaj proste: wymagają one zasilania (L i N, jeśli są elektroniczne) oraz dwóch przewodów sygnałowych (często oznaczonych jako NO/COM lub wyjście przekaźnika), które przekazują informację o potrzebie grzania do odpowiedniej strefy na listwie.

Serce układu hydraulicznego: Rola rozdzielacza i pompy obiegowej na schemacie

Chociaż nasza uwaga często skupia się na elektryce, nie możemy zapominać o sercu układu hydraulicznego – rozdzielaczu. To właśnie on jest miejscem, gdzie woda grzewcza z głównego obiegu jest dystrybuowana do poszczególnych pętli ogrzewania podłogowego. Na rozdzielaczu montowane są zawory, na których z kolei instalujemy siłowniki termoelektryczne. Rozdzielacz wyposażony jest również w rotametry (przepływomierze), które pozwalają na regulację i zrównoważenie przepływów w każdej pętli, co jest kluczowe dla równomiernego grzania.

Obok rozdzielacza, nieodzownym elementem jest pompa obiegowa. Jej zadaniem jest wymuszanie krążenia wody w całym układzie ogrzewania podłogowego. Bez niej woda stałaby w miejscu, a ciepło nie byłoby rozprowadzane. Co istotne, praca pompy obiegowej jest ściśle zarządzana przez listwę sterującą. Listwa uruchamia pompę tylko wtedy, gdy co najmniej jedna strefa grzewcza zgłasza zapotrzebowanie na ciepło. To inteligentne zarządzanie pracą pompy ma kluczowe znaczenie dla oszczędności energii, ponieważ zapobiega jej niepotrzebnemu działaniu i zużyciu prądu, gdy ogrzewanie nie jest potrzebne.

Schemat #1: Klasyczne sterowanie przewodowe – niezawodność krok po kroku

Schemat połączeń: Termostaty, listwa i siłowniki 230V w jednej strefie

Klasyczne sterowanie przewodowe to rozwiązanie niezawodne i stosunkowo proste w konfiguracji, pod warunkiem prawidłowego okablowania. Pokażę Ci, jak krok po kroku podłączyć podstawowy system z komponentami 230V.

1. Zasilanie listwy sterującej: Na początek podłącz zasilanie 230V AC do listwy sterującej. Zazwyczaj są to zaciski L (faza) i N (neutralny). Pamiętaj o podłączeniu przewodu ochronnego (PE) do odpowiedniego zacisku.
2. Podłączenie termostatu pokojowego: Termostat przewodowy (np. 230V) wymaga zazwyczaj podłączenia zasilania (L i N) oraz dwóch przewodów sygnałowych, które stanowią styk przekaźnika (NO/COM). Podłącz te przewody sygnałowe do odpowiednich zacisków wejściowych dla danej strefy na listwie sterującej. Często listwy mają zaciski oznaczone jako "Termostat 1", "Termostat 2" itd., z dwoma wejściami na każdy termostat.
3. Podłączenie siłowników termoelektrycznych: Do wyjścia danej strefy na listwie sterującej (zazwyczaj oznaczone jako "Siłownik 1", "Siłownik 2" itd.) podłącz siłowniki 230V. Siłowniki te mają zazwyczaj dwa przewody – fazowy (L) i neutralny (N). Podłącz przewód fazowy siłownika do zacisku fazowego wyjścia strefy, a przewód neutralny do zacisku neutralnego. Jeśli w jednej strefie masz kilka siłowników, podłącz je równolegle do tego samego wyjścia strefy na listwie.
4. Podłączenie pompy obiegowej: Pompa obiegowa 230V jest podłączana do dedykowanego wyjścia na listwie sterującej (często oznaczonego jako "Pompa"). Listwa będzie sterować pompą, uruchamiając ją tylko wtedy, gdy co najmniej jeden termostat zgłosi zapotrzebowanie na ciepło.

Zawsze upewnij się, że wszystkie połączenia są solidne i bezpieczne. Prawidłowa polaryzacja (L i N) jest kluczowa dla bezpieczeństwa i poprawnego działania. Wszelkie przewody powinny być prowadzone w sposób zabezpieczający przed uszkodzeniami mechanicznymi i wilgocią.

Diagram rozbudowy: Podłączenie wielu stref do jednej listwy sterującej

Jedną z największych zalet ogrzewania podłogowego jest możliwość sterowania strefowego, czyli niezależnej regulacji temperatury w różnych pomieszczeniach. Rozbudowa systemu o kolejne strefy jest intuicyjna, gdy korzystamy z jednej listwy sterującej. Każda strefa grzewcza (np. salon, sypialnia, łazienka) wymaga własnego termostatu pokojowego oraz odpowiadających jej siłowników termoelektrycznych na rozdzielaczu.

W praktyce oznacza to, że do każdego wejścia strefowego na listwie sterującej podłączamy osobny termostat. Następnie, do odpowiadającego mu wyjścia strefowego na listwie, podłączamy siłowniki obsługujące pętle grzewcze w tej konkretnej strefie. Jeśli w salonie mamy dwie pętle grzewcze, a listwa sterująca ma wyjście na siłowniki dla "Strefy 1", to oba siłowniki z salonu podłączamy równolegle do tego wyjścia. Analogicznie postępujemy z kolejnymi strefami. Dzięki temu, gdy termostat w salonie zgłosi potrzebę grzania, listwa otworzy tylko siłowniki w salonie, a reszta stref pozostanie bez zmian, co maksymalizuje komfort i minimalizuje zużycie energii.

Jak spiąć wszystko z kotłem? Kluczowa rola styku beznapięciowego (NO/COM)

Integracja systemu sterowania ogrzewaniem podłogowym z zewnętrznym źródłem ciepła, takim jak kocioł gazowy, olejowy czy pompa ciepła, jest absolutnie kluczowa dla efektywnego zarządzania energią. To właśnie tutaj wchodzi do gry styk beznapięciowy, często oznaczany jako NO/COM (Normalnie Otwarty/Wspólny) lub NC/COM (Normalnie Zamknięty/Wspólny), dostępny na listwie sterującej.

Styk beznapięciowy działa jak zwykły przełącznik, który nie przenosi własnego napięcia, a jedynie zamyka lub otwiera obwód sterujący kotłem. Większość nowoczesnych kotłów posiada dedykowane wejście dla zewnętrznego termostatu lub sterownika, które jest właśnie stykiem beznapięciowym. Gdy listwa sterująca wykryje, że co najmniej jedna strefa ogrzewania podłogowego zgłasza zapotrzebowanie na ciepło (tzn. termostat w danej strefie prosi o grzanie, a siłowniki się otwierają), zamyka swój styk beznapięciowy. Ten zamknięty styk jest sygnałem dla kotła, aby się uruchomił i zaczął produkować ciepłą wodę. Kiedy wszystkie strefy osiągną żądaną temperaturę, listwa otwiera styk, a kocioł się wyłącza.

Podłączenie jest zazwyczaj proste: dwa przewody z zacisków NO i COM na listwie sterującej podłączamy do odpowiednich zacisków sterujących na kotle (zawsze sprawdzając instrukcję kotła!). Jest to niezwykle ważne, ponieważ zapobiega to niepotrzebnemu działaniu źródła ciepła, gdy ogrzewanie nie jest potrzebne, co przekłada się na znaczne oszczędności. W rzadkich przypadkach, jeśli specyfika kotła tego wymaga, możemy użyć styku NC (Normalnie Zamkniętego), ale NO jest standardem.

Schemat #2: Wygoda i elastyczność, czyli sterowanie bezprzewodowe

Diagram instalacji: Parowanie termostatów bezprzewodowych z listwą radiową

Sterowanie bezprzewodowe to doskonałe rozwiązanie, gdy zależy nam na elastyczności montażu i uniknięciu kucia ścian pod okablowanie, zwłaszcza w istniejących budynkach. Ogólny proces instalacji wygląda nieco inaczej niż w przypadku systemów przewodowych, głównie ze względu na sposób komunikacji termostatów.

W systemie bezprzewodowym kluczową rolę odgrywa listwa sterująca wyposażona w moduł radiowy. To właśnie ona odbiera sygnały od termostatów bezprzewodowych. Proces instalacji rozpoczyna się od zamontowania listwy sterującej w pobliżu rozdzielacza, podobnie jak w systemie przewodowym, i podłączenia do niej zasilania oraz siłowników (które zazwyczaj nadal są przewodowe, choć istnieją też siłowniki bezprzewodowe, są one jednak mniej popularne). Następnie montujemy termostaty bezprzewodowe w wybranych pomieszczeniach.

Kluczowym etapem jest parowanie termostatów z listwą sterującą. Każdy producent ma swoją procedurę, ale zazwyczaj polega ona na naciśnięciu przycisku na listwie (np. "Pair" lub "Learn") i odpowiedniego przycisku na termostacie. Po udanym parowaniu termostat zostaje przypisany do konkretnej strefy na listwie. Komunikacja odbywa się za pomocą różnych technologii bezprzewodowych, takich jak RF (Radio Frequency), Zigbee, a czasem nawet Wi-Fi. Dzięki temu możemy umieścić termostat w optymalnym miejscu w pomieszczeniu, bez martwienia się o dostępność okablowania.

Od siłownika do aplikacji: Jak wygląda przepływ sygnału w systemie bezprzewodowym?

Przepływ sygnału w systemie bezprzewodowym jest fascynującym przykładem, jak nowoczesne technologie ułatwiają zarządzanie komfortem cieplnym. Zaczyna się on od termostatu bezprzewodowego, który, mierząc temperaturę w pomieszczeniu i porównując ją z zadaną wartością, decyduje o potrzebie grzania. Jeśli temperatura jest zbyt niska, termostat wysyła sygnał radiowy (np. RF) do listwy sterującej.

Listwa sterująca radiowa odbiera ten sygnał i interpretuje go jako żądanie grzania dla konkretnej strefy. Następnie, zgodnie z logiką działania, listwa podaje napięcie (np. 230V) na przewodowo podłączony do niej siłownik termoelektryczny, który otwiera przepływ wody w odpowiedniej pętli grzewczej na rozdzielaczu. Jednocześnie listwa, jeśli to konieczne, uruchamia pompę obiegową i wysyła sygnał do źródła ciepła (kotła/pompy ciepła) poprzez styk beznapięciowy.

Ta konfiguracja pozwala na niezwykłą elastyczność. Termostaty mogą być przenoszone w inne miejsca (w zasięgu sygnału radiowego) bez konieczności modyfikacji instalacji elektrycznej. Brak kabli do termostatów oznacza również czystszy wygląd ścian i łatwiejszy montaż.

Integracja z bramką internetową (WiFi/Zigbee): Schemat zdalnego sterowania

Dla tych, którzy cenią sobie pełną kontrolę i wygodę, system bezprzewodowy można rozbudować o integrację z bramką internetową. Taka bramka, często działająca w technologii Wi-Fi lub Zigbee, stanowi pomost między lokalnym systemem sterowania ogrzewaniem a siecią internetową. Dzięki niej zyskujemy możliwość zdalnego sterowania ogrzewaniem z dowolnego miejsca na świecie za pomocą aplikacji na smartfonie lub tablecie.

Schemat połączenia jest zazwyczaj prosty: bramka internetowa jest podłączana do domowego routera (przewodowo lub bezprzewodowo), a następnie komunikuje się z listwą sterującą (lub bezpośrednio z termostatami, jeśli są to termostaty "smart") za pomocą protokołu radiowego (np. Zigbee) lub Wi-Fi. Po skonfigurowaniu, aplikacja mobilna pozwala na:

• Zmianę temperatury w poszczególnych strefach w czasie rzeczywistym.
• Tworzenie i modyfikowanie harmonogramów grzania, dostosowanych do naszego trybu życia.
• Monitorowanie zużycia energii i historii temperatur.
• Otrzymywanie powiadomień o ewentualnych awariach.

Taka integracja to nie tylko wygoda, ale także potencjał do dalszych oszczędności, ponieważ możemy wyłączyć ogrzewanie, gdy niespodziewanie opuszczamy dom, lub włączyć je przed powrotem, aby cieszyć się komfortową temperaturą.

Najczęstsze pułapki i błędy montażowe: Jak ich uniknąć, analizując schemat?

Problem: Siłownik nie pasuje do rozdzielacza. Jak sprawdzić gwint (M30x1.5 vs M28x1.5)?

To jeden z najczęstszych, a zarazem najbardziej frustrujących błędów, z jakimi spotykam się na budowach. Kupujesz siłowniki, rozpakowujesz je, a tu nagle okazuje się, że gwint siłownika nie pasuje do zaworu na rozdzielaczu. Najczęściej spotykane rozmiary gwintów to M30x1.5 oraz M28x1.5. Różnica jest subtelna, ale kluczowa. Zanim dokonasz zakupu siłowników, zawsze, ale to zawsze, sprawdź typ gwintu na zaworach swojego rozdzielacza. Możesz to zrobić, mierząc średnicę gwintu (M30 to 30 mm, M28 to 28 mm) i sprawdzając skok gwintu (1.5 mm to standard, ale warto to potwierdzić).

Jeśli już popełniłeś ten błąd, nie wszystko stracone. Na rynku dostępne są adaptery gwintów, które pozwalają na dopasowanie siłownika do rozdzielacza o innym gwincie. Jednak zawsze lepiej jest uniknąć tego problemu na etapie planowania i zakupu, niż później szukać prowizorycznych rozwiązań.

Problem: Pompa pracuje non-stop lub nie włącza się wcale. Gdzie leży błąd na schemacie?

Nieprawidłowa praca pompy obiegowej to kolejny częsty problem, który może generować niepotrzebne koszty lub uniemożliwiać prawidłowe grzanie. Pamiętaj, że pompa obiegowa powinna uruchamiać się tylko wtedy, gdy co najmniej jedna strefa zgłasza zapotrzebowanie na ciepło. Jeśli pracuje non-stop, marnuje energię elektryczną. Jeśli nie włącza się wcale, system nie grzeje.

Najczęstsze błędy na schemacie, które prowadzą do takich problemów, to:

• Nieprawidłowe podłączenie pompy do wyjścia listwy sterującej: Sprawdź, czy przewody zasilające pompę są podłączone do dedykowanych zacisków "Pompa" na listwie, a nie np. do stałego zasilania 230V.
• Uszkodzony przekaźnik w listwie sterującej: Jeśli podłączenie jest poprawne, ale pompa nadal nie reaguje, możliwe, że uszkodzony jest wewnętrzny przekaźnik w listwie, odpowiedzialny za sterowanie pompą.
• Niewłaściwe ustawienia listwy: Niektóre zaawansowane listwy sterujące posiadają opcje konfiguracji, które mogą wpływać na logikę pracy pompy. Upewnij się, że ustawienia są zgodne z instrukcją.

Zawsze zalecam rozpoczęcie diagnostyki od sprawdzenia ciągłości obwodu i poprawności podłączeń, a dopiero potem rozważanie uszkodzenia komponentów.

Problem: Kocioł nie reaguje na sygnał z podłogówki. Jak poprawnie podłączyć styk beznapięciowy?

Brak reakcji kotła na sygnał z ogrzewania podłogowego to problem, który uniemożliwia prawidłowe działanie całego systemu. Z mojego doświadczenia wynika, że najczęstsze błędy w tym obszarze wynikają z niezrozumienia zasady działania styku beznapięciowego oraz specyfiki podłączenia do kotła.

Oto najczęstsze pułapki:

• Podłączenie styku beznapięciowego do zacisków zasilania kotła: Styk beznapięciowy z listwy sterującej (NO/COM) nie jest źródłem zasilania! Należy go podłączyć do specjalnego wejścia sterującego kotła, często nazywanego "suchym stykiem" lub wejściem dla "zewnętrznego termostatu". Podłączenie go do zacisków zasilania kotła może spowodować uszkodzenie zarówno listwy, jak i kotła.
• Błędne ustawienie typu styku (NO/NC): Upewnij się, że zarówno listwa sterująca, jak i kocioł są skonfigurowane do pracy z tym samym typem styku (najczęściej NO – Normalnie Otwarty). Jeśli listwa wysyła sygnał na NO, a kocioł oczekuje NC, komunikacja nie zadziała.
• Luźne lub uszkodzone połączenie: Czasem problem jest prozaiczny – słabo dokręcony przewód lub uszkodzony kabel.

Zawsze zapoznaj się z instrukcją obsługi kotła. Producenci kotłów jasno określają, do których zacisków należy podłączyć zewnętrzny sterownik. Jak podają dane z tech-sterowniki.pl, prawidłowe podłączenie styku beznapięciowego jest jednym z najczęstszych punktów błędów w instalacjach DIY. Pamiętaj, że to połączenie decyduje o tym, czy kocioł w ogóle dowie się, że ma grzać!

Zaawansowane konfiguracje: Schematy dla wymagających

Jak połączyć dwie listwy sterujące z jednym źródłem ciepła? Schemat kaskadowy

W dużych domach, gdzie liczba stref grzewczych przekracza możliwości jednej listwy sterującej, często stajemy przed wyzwaniem połączenia dwóch lub więcej listew z jednym źródłem ciepła. Istnieją dwie główne metody: połączenie kaskadowe lub równoległe.

W schemacie kaskadowym jedna z listew (tzw. listwa "master") pełni rolę nadrzędną, a pozostałe (listwy "slave") są jej podporządkowane. Listwa master odbiera sygnały z własnych termostatów i steruje swoimi siłownikami, a także monitoruje stan listew slave. Jeśli jakakolwiek listwa slave zgłosi zapotrzebowanie na ciepło, listwa master zamyka swój styk beznapięciowy, uruchamiając kocioł. Listwy slave zazwyczaj posiadają wejście, które pozwala na podłączenie do wyjścia sygnałowego listwy master, informując ją o swoim statusie. W niektórych przypadkach konieczne może być zastosowanie dodatkowego przekaźnika sumującego sygnały z kilku listew, jeśli nie posiadają one wbudowanej funkcji kaskadowej.

Alternatywnie, w połączeniu równoległym, każda listwa sterująca ma swój własny styk beznapięciowy, a wszystkie te styki są podłączone równolegle do wejścia sterującego kotła. Wystarczy, że jeden z tych styków się zamknie (czyli jedna z listew zgłosi potrzebę grzania), aby kocioł się uruchomił. To prostsze rozwiązanie, ale wymaga, aby kocioł był w stanie obsłużyć takie równoległe podłączenie wielu sygnałów.

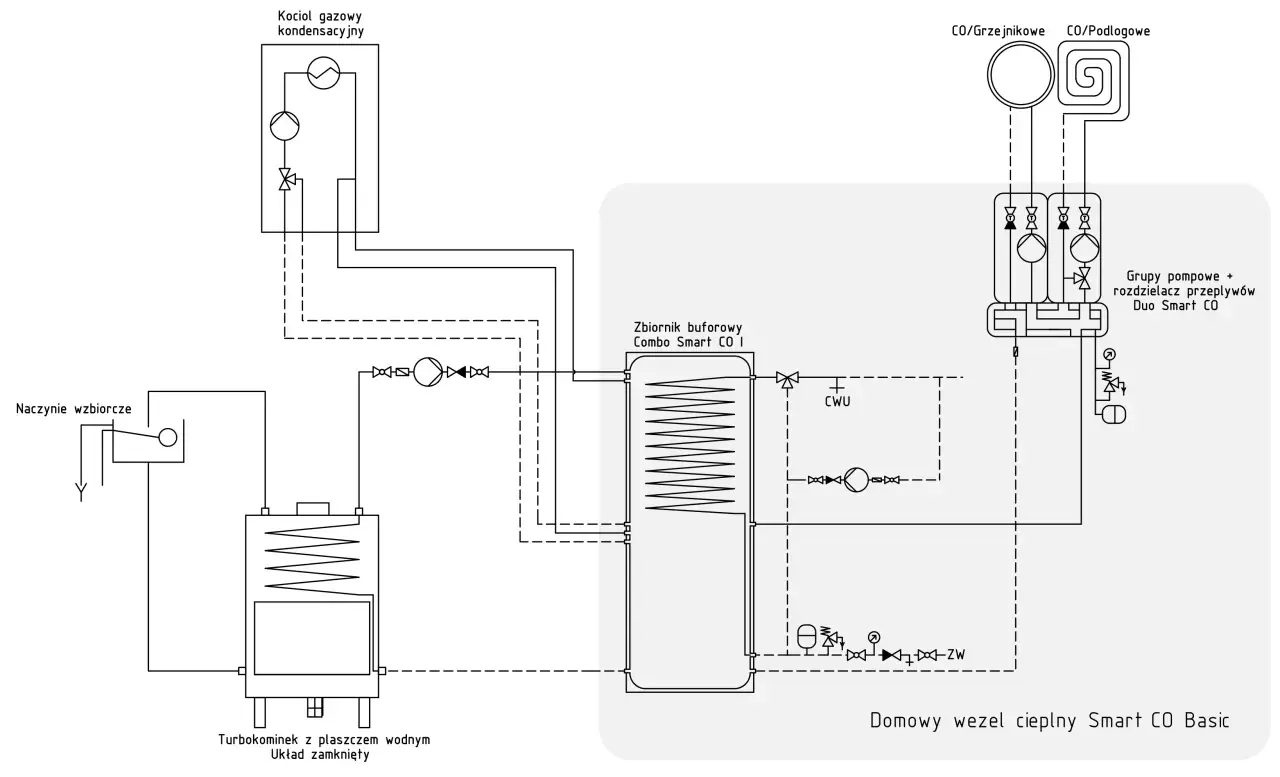

Ogrzewanie mieszane: Jak na jednym schemacie pogodzić podłogówkę i grzejniki?

Wiele domów, zwłaszcza tych modernizowanych, posiada system ogrzewania mieszanego, czyli połączenie ogrzewania podłogowego z tradycyjnymi grzejnikami. Wyzwaniem jest to, że ogrzewanie podłogowe wymaga znacznie niższej temperatury zasilania (zazwyczaj 30-45°C) niż grzejniki (50-70°C). Pogodzenie tych dwóch wymagań na jednym schemacie wymaga zastosowania dodatkowych elementów.

Kluczowym elementem w takim systemie jest zawór mieszający (najczęściej trójdrogowy lub czterodrogowy) wraz z pompą obiegową dla obiegu podłogówki. Zawór mieszający obniża temperaturę wody zasilającej ogrzewanie podłogowe do odpowiedniego poziomu, mieszając gorącą wodę z kotła z chłodniejszą wodą powrotną z podłogówki. Grzejniki natomiast mogą być zasilane bezpośrednio z kotła, lub przez osobny obieg wysokotemperaturowy.

Główna listwa sterująca (lub dwie listwy, jeśli stref jest dużo) musi być w stanie integrować sygnały z obu typów ogrzewania. Termostaty w pomieszczeniach z podłogówką sterują siłownikami na rozdzielaczu podłogówki. Termostaty w pomieszczeniach z grzejnikami mogą sterować zaworami termostatycznymi na grzejnikach lub, w bardziej zaawansowanych systemach, wysyłać sygnał do listwy, która z kolei steruje zaworami strefowymi dla grzejników. Cały system musi być tak zaprojektowany, aby źródło ciepła uruchamiało się tylko wtedy, gdy którykolwiek obieg (podłogowy lub grzejnikowy) zgłasza zapotrzebowanie.

Przeczytaj również: Kratki trawnikowe - idealne rozwiązanie na podjazd i parking przy domu

Schemat z siłownikami 24V: Kiedy jest potrzebny i jak podłączyć transformator?

Powróćmy na chwilę do siłowników 24V. Choć siłowniki 230V są standardem, w niektórych sytuacjach siłowniki 24V są zdecydowanie preferowane. Dotyczy to zwłaszcza pomieszczeń o podwyższonej wilgotności, takich jak łazienki, gdzie niskie napięcie zwiększa bezpieczeństwo użytkowania. Są one również często wybierane w systemach inteligentnego domu, gdzie niskonapięciowe komponenty są łatwiejsze do integracji z centralnym systemem automatyki budynkowej.

Główną różnicą w schemacie jest konieczność zastosowania transformatora obniżającego napięcie z 230V na 24V. Transformator ten jest zazwyczaj montowany w rozdzielnicy elektrycznej lub w pobliżu listwy sterującej. Jego podłączenie jest proste: wejście transformatora podłączamy do zasilania 230V (L i N), a wyjście transformatora (24V) podłączamy do specjalnych zacisków na listwie sterującej, przeznaczonych do zasilania siłowników 24V.

Następnie, siłowniki 24V są podłączane do odpowiednich wyjść strefowych na listwie, które są już zasilane napięciem 24V z transformatora. Ważne jest, aby prawidłowo dobrać moc transformatora. Sumaryczna moc wszystkich siłowników (każdy siłownik ma zazwyczaj moc kilku watów) nie może przekroczyć mocy znamionowej transformatora. Zawsze zalecam pozostawienie pewnego zapasu mocy, aby zapewnić stabilną i bezpieczną pracę systemu. Pamiętaj, że choć instalacja z 24V siłownikami jest nieco bardziej złożona ze względu na transformator, zyskuje się na bezpieczeństwie i elastyczności.
