Witaj w kompleksowym przewodniku po zaworach RTL, stworzonym z myślą o użytkownikach poszukujących praktycznych schematów i rzetelnej wiedzy. Ten artykuł dostarczy Ci wszystkich niezbędnych informacji, by prawidłowo zaplanować, zamontować i wyregulować zawór RTL w Twojej instalacji ogrzewania podłogowego, gwarantując komfort i bezpieczeństwo użytkowania. Jako osoba z doświadczeniem w branży, wiem, jak kluczowe jest zrozumienie każdego detalu, aby uniknąć kosztownych błędów.

Dlaczego poprawny schemat podłączenia zaworu RTL to fundament Twojej podłogówki?

Zawór RTL, czyli Return Temperature Limiter (ogranicznik temperatury powrotu), to sprytne i efektywne rozwiązanie, które odgrywa kluczową rolę w mieszanych instalacjach grzewczych. Mówiąc o instalacjach mieszanych, mam na myśli systemy, w których obok tradycyjnych grzejników, zasilanych wysoką temperaturą, funkcjonuje również niewielka pętla ogrzewania podłogowego. Głównym zadaniem zaworu RTL jest ochrona instalacji podłogowej przed przegrzaniem, co mogłoby prowadzić do poważnych uszkodzeń posadzki, a w konsekwencji do kosztownych remontów. To rozwiązanie jest dedykowane przede wszystkim dla małych powierzchni, zazwyczaj do 15-20 m², takich jak łazienki, kuchnie czy korytarze, gdzie pragniemy cieszyć się komfortem ciepłej podłogi bez konieczności budowania skomplikowanego i drogiego układu z grupą pompowo-mieszającą. Zrozumienie jego funkcji i prawidłowego podłączenia to absolutna podstawa, aby system działał bezawaryjnie i efektywnie.

Czym jest zawór RTL i jaką magiczną rolę pełni w Twojej łazience lub kuchni?

Zawór RTL to nic innego jak "strażnik" temperatury w małych pętlach ogrzewania podłogowego. Wyobraź sobie, że masz w łazience grzejnik, zasilany wodą o temperaturze 70°C, i chcesz, aby ta sama woda ogrzewała Twoją podłogę. Bez zaworu RTL byłoby to niemożliwe lub, co gorsza, doprowadziłoby do zniszczenia posadzki, ponieważ podłoga nie jest przystosowana do tak wysokich temperatur. Zawór RTL wpuszcza do pętli podłogowej tylko tyle gorącej wody, ile jest potrzebne, aby utrzymać komfortową i bezpieczną temperaturę na powrocie, a tym samym w całej pętli. To właśnie ta funkcja sprawia, że jest on tak istotny dla komfortu użytkowania i bezpieczeństwa Twojej instalacji.

Kiedy zawór RTL jest najlepszym wyborem, a kiedy warto rozważyć inne opcje?

Zawór RTL jest idealnym wyborem, gdy mówimy o małych powierzchniach, takich jak wspomniane już łazienki, kuchnie czy korytarze, gdzie chcemy mieć dodatkowe źródło ciepła w postaci ogrzewania podłogowego, ale nie chcemy inwestować w rozbudowany system. Jest to rozwiązanie proste, stosunkowo tanie i łatwe w montażu. Sprawdza się doskonale, gdy pętla podłogowa jest pojedyncza i ma długość nieprzekraczającą około 100 metrów bieżących rury (co odpowiada wspomnianym 15-20 m² powierzchni). Jeśli jednak planujesz ogrzewanie podłogowe na większej powierzchni, w wielu pomieszczeniach, z kilkoma niezależnymi pętlami, lub gdy zależy Ci na bardzo precyzyjnej i indywidualnej regulacji temperatury dla każdej strefy, wówczas zawór RTL może okazać się niewystarczający. W takich przypadkach warto rozważyć bardziej zaawansowane rozwiązania, takie jak grupy pompowo-mieszające lub pełnowymiarowe rozdzielacze, o których opowiem w dalszej części artykułu.

Zasada działania w 60 sekund: Jak RTL chroni Twoją podłogę przed przegrzaniem?

Zasada działania zaworu RTL jest naprawdę genialna w swojej prostocie. Ten zawór mierzy temperaturę wody na powrocie z pętli ogrzewania podłogowego. Na głowicy termostatycznej zaworu ustawiasz pożądaną maksymalną temperaturę powrotu, zazwyczaj w zakresie od 20°C do 50°C. Kiedy woda wracająca z pętli osiągnie tę ustawioną wartość, zawór RTL automatycznie przymyka przepływ gorącej wody z zasilania. To sprawia, że do pętli przestaje dopływać zbyt gorąca woda, a ta, która już tam jest, ma czas oddać swoje ciepło do posadzki. Gdy temperatura wody na powrocie spadnie poniżej ustawionego progu, zawór ponownie się otwiera, wpuszczając kolejną porcję czynnika grzewczego. Ten mechanizm nieustannie reguluje dopływ ciepła, skutecznie chroniąc Twoją podłogę przed przegrzaniem i uszkodzeniem, jednocześnie zapewniając stałą, komfortową temperaturę.

Anatomia idealnego podłączenia: Kluczowe schematy, które musisz znać

Przejdźmy teraz do sedna sprawy – konkretnych schematów podłączenia. Wiem z doświadczenia, że nic tak nie ułatwia zrozumienia technicznych zagadnień, jak dobra wizualizacja. Dlatego poniżej przedstawię najpopularniejsze i sprawdzone schematy, które pomogą Ci prawidłowo zamontować zawór RTL. Skupimy się na precyzyjnym opisie każdego z nich, abyś mógł bezbłędnie odwzorować je w swojej instalacji.

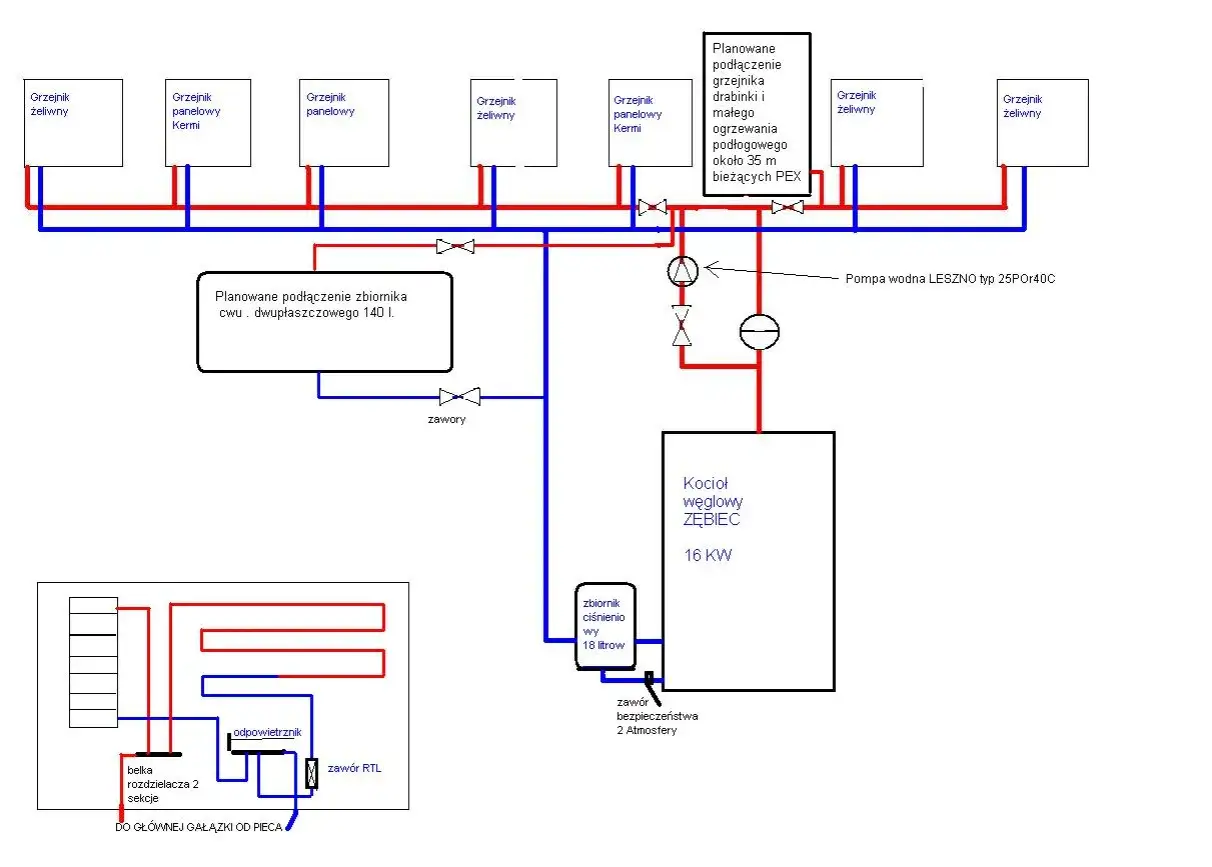

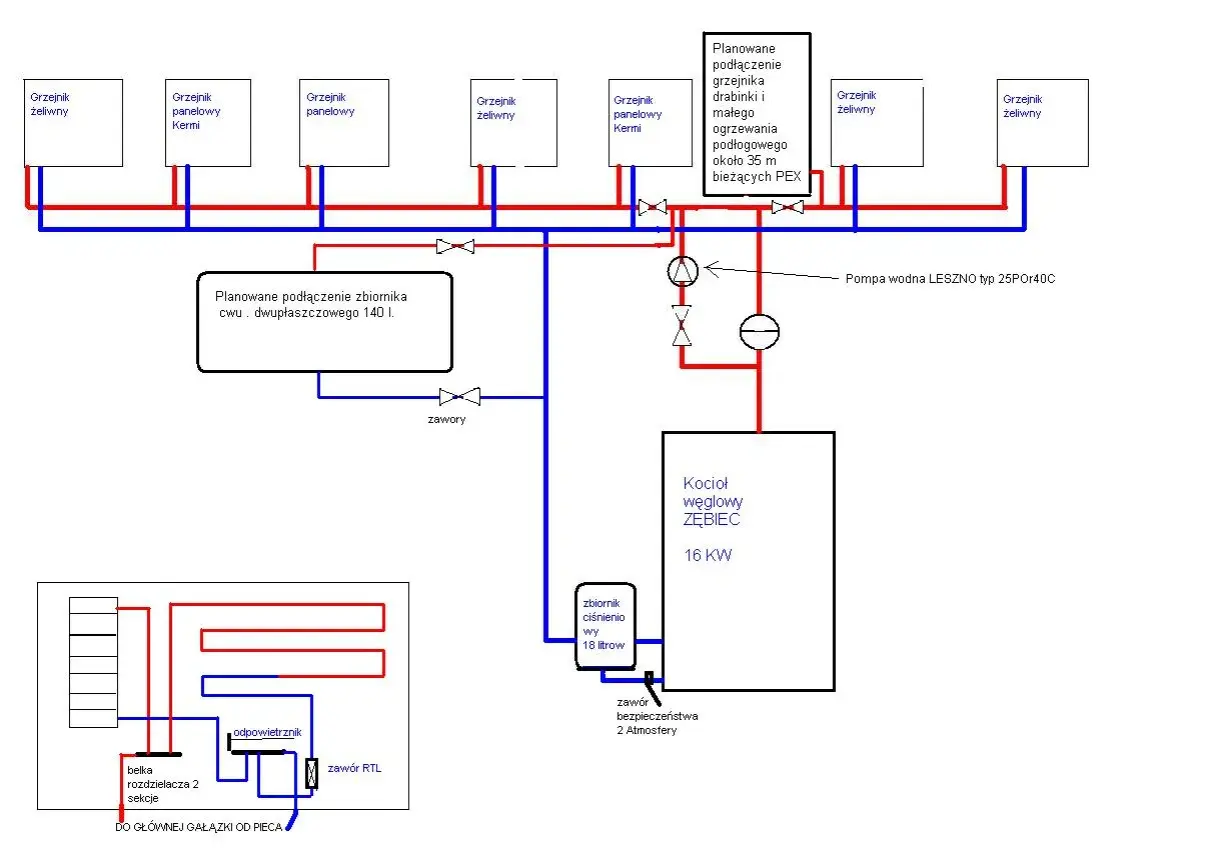

Schemat nr 1 (Najpopularniejszy): Podłączenie zaworu RTL do istniejącego grzejnika krok po kroku

Ten schemat jest najczęściej spotykany w praktyce. Wyobraź sobie, że masz w łazience grzejnik, a obok niego chcesz mieć ogrzewanie podłogowe. W tym układzie pętla ogrzewania podłogowego jest wpięta w instalację grzejnikową. Jak to wygląda w praktyce?

1. Zasilanie pętli podłogowej: Od rury zasilającej grzejnik (tej, która doprowadza gorącą wodę) odgałęzia się rurka, która prowadzi do pętli ogrzewania podłogowego. Na tej rurce, przed wejściem do podłogówki, montujemy zawór odcinający (np. kulowy) lub zawór termostatyczny z głowicą. Ten element pozwala na odcięcie lub wstępną regulację przepływu do podłogówki.
2. Pętla ogrzewania podłogowego: Rurka zasilająca wchodzi w posadzkę, tworząc pętlę grzewczą (tzw. wężownicę), która równomiernie rozprowadza ciepło.
3. Powrót z pętli podłogowej: Po przejściu przez pętlę, woda oddaje ciepło i wraca rurką powrotną. I tu właśnie jest kluczowy moment! Na tej rurce powrotnej, przed połączeniem z powrotem grzejnika, montujemy zawór RTL z głowicą termostatyczną. To on będzie regulował temperaturę wody opuszczającej pętlę, a tym samym temperaturę całej podłogi.
4. Połączenie z powrotem grzejnika: Rurka powrotna z zaworem RTL łączy się z rurą powrotną grzejnika, a następnie wspólnie wracają do głównej instalacji grzewczej.

Dzięki takiemu układowi, grzejnik może działać z wysoką temperaturą, a podłogówka, mimo że zasilana z tej samej linii, będzie miała swoją temperaturę kontrolowaną przez zawór RTL, chroniąc ją przed przegrzaniem.

Schemat nr 2 (Pełna kontrola): Niezależne zasilanie pętli podłogowej z zaworem RTL

Ten schemat daje nieco większą niezależność i jest preferowany, gdy chcemy, aby pętla podłogowa była zasilana bezpośrednio z głównej instalacji, a nie "po drodze" z grzejnika. Choć nadal mówimy o małych pętlach, ten układ zapewnia bardziej bezpośrednią kontrolę.

1. Bezpośrednie podłączenie do instalacji: Zarówno rura zasilająca, jak i powrotna dla pętli ogrzewania podłogowego są odgałęziane bezpośrednio od głównych rur zasilania i powrotu instalacji grzewczej (np. z kotłowni lub pionu).
2. Zasilanie pętli: Na rurze zasilającej pętlę montujemy zawór odcinający. Czasami stosuje się tu również zawór termostatyczny, ale główna regulacja odbywa się na powrocie.
3. Pętla ogrzewania podłogowego: Standardowo, rura tworzy wężownicę w posadzce.
4. Powrót z pętli z zaworem RTL: Na rurze powrotnej z pętli, przed jej połączeniem z główną rurą powrotną instalacji, montujemy zawór RTL z głowicą termostatyczną. Jego rola jest identyczna jak w schemacie pierwszym – kontrola temperatury powrotu.

To rozwiązanie jest korzystne, gdy chcemy mieć większą autonomię w zarządzaniu temperaturą podłogówki, niezależnie od pracy grzejników w danym pomieszczeniu. Zapewnia to nieco stabilniejsze warunki pracy dla zaworu RTL i potencjalnie łatwiejszą regulację.

Wizualizacja komponentów: Gdzie na schemacie znajdują się zawór odcinający, odpowietrznik i sama głowica RTL?

Przyjrzyjmy się teraz kluczowym elementom, które pojawiają się na obu schematach:

• Zawór odcinający: Zazwyczaj jest to prosty zawór kulowy, montowany na rurze zasilającej pętlę ogrzewania podłogowego. Służy do całkowitego odcięcia przepływu, co jest niezbędne podczas prac serwisowych lub w przypadku awarii. W niektórych zestawach może to być również zawór termostatyczny z głowicą, który pozwala na wstępne ograniczenie temperatury zasilania.
• Odpowietrznik: To niezwykle ważny, choć często niedoceniany element. Odpowietrznik musi być zamontowany w najwyższym punkcie pętli ogrzewania podłogowego. Jego zadaniem jest usuwanie powietrza z instalacji. Powietrze w pętli może powodować szereg problemów: od braku przepływu i zimnej podłogi, przez hałasy, aż po korozję elementów systemu. Zawsze upewnij się, że jest on łatwo dostępny do ręcznego odpowietrzania lub zainstaluj automatyczny odpowietrznik.
• Głowica termostatyczna zaworu RTL: To "mózg" całego systemu. Jest ona nakręcana na korpus zaworu RTL, który, jak już wiemy, zawsze znajduje się na rurze powrotnej. Głowica posiada skalę, na której ustawiamy pożądaną temperaturę powrotu (zazwyczaj od 20°C do 50°C). Wewnątrz głowicy znajduje się czujnik, który reaguje na temperaturę wody, a mechanizm wewnętrzny otwiera lub zamyka zawór, regulując przepływ.

Pamiętaj, że prawidłowe umiejscowienie każdego z tych elementów jest kluczowe dla efektywnego i bezawaryjnego działania Twojej podłogówki.

Złota zasada montażu: Dlaczego umiejscowienie zaworu na powrocie jest absolutnie krytyczne?

To jest absolutnie najważniejsza zasada, którą musisz zapamiętać: zawór RTL musi być zawsze zainstalowany na rurze powrotnej z pętli ogrzewania podłogowego. Dlaczego to takie krytyczne? Ponieważ zawór RTL działa jako ogranicznik temperatury powrotu. Jego czujnik mierzy temperaturę wody, która już przeszła przez całą pętlę i oddała część swojego ciepła do posadzki. Dopiero na podstawie tej temperatury zawór decyduje, czy wpuścić więcej gorącej wody do pętli, czy ją przymknąć. Jeśli zamontujesz zawór RTL na zasilaniu, będzie on mierzył temperaturę wody, która dopiero wchodzi do pętli. Ta woda jest znacznie gorętsza, co spowoduje, że zawór natychmiast się zamknie, nie dopuszczając ciepła do podłogi. W efekcie podłoga będzie zimna, a system nie będzie działał prawidłowo. Co gorsza, w niektórych przypadkach, zamiast ograniczyć temperaturę, może dojść do przegrzewania podłogi, ponieważ zawór nie będzie miał możliwości prawidłowej oceny temperatury w całej pętli. To błąd, który uniemożliwia prawidłowe działanie układu i może prowadzić do poważnych konsekwencji.

Montaż i pierwsza regulacja – uniknij błędów, które kosztują najwięcej

Prawidłowy montaż i pierwsza regulacja to etapy, na których najczęściej popełnia się błędy. Chcę Ci pomóc ich uniknąć, ponieważ z mojego doświadczenia wynika, że to właśnie one generują najwięcej frustracji i niepotrzebnych kosztów. Skupimy się na praktycznych wskazówkach, które zapewnią optymalne działanie Twojego systemu.

Błąd #1, którego nie możesz popełnić: Montaż zaworu RTL na zasilaniu i jego katastrofalne skutki

Powtórzę to jeszcze raz, bo to błąd, który widziałem niezliczoną ilość razy: nigdy, przenigdy nie montuj zaworu RTL na rurze zasilającej pętlę ogrzewania podłogowego! To najczęstszy i najbardziej kosztowny błąd, jaki można popełnić przy instalacji tego typu systemu. Jak już wyjaśniłem, zawór RTL jest zaprojektowany do pomiaru temperatury powracającej wody. Jeśli umieścisz go na zasilaniu, będzie on reagował na wysoką temperaturę wody wchodzącej do pętli, co spowoduje jego natychmiastowe zamknięcie. W efekcie, ciepła woda nie dotrze do podłogi, która pozostanie zimna, a cały system będzie bezużyteczny. Co gorsza, w niektórych konfiguracjach, zamiast chronić, może doprowadzić do przegrzewania posadzki, jeśli czujnik nie będzie w stanie prawidłowo ocenić warunków w całej pętli. To prowadzi do uszkodzenia wylewki, a nawet samego wykończenia podłogi, co wiąże się z koniecznością kosztownego kucia i naprawy. Pamiętaj: zawsze na powrocie!

Błąd #2: Brak odpowietrznika – cichy sabotażysta Twojej instalacji

Kolejnym, często bagatelizowanym elementem, jest odpowietrznik. Brak odpowietrznika lub jego nieprawidłowe umiejscowienie to cichy sabotażysta Twojej instalacji. Powietrze, które dostaje się do pętli ogrzewania podłogowego, może powodować szereg problemów. Najczęściej objawia się to brakiem przepływu czynnika grzewczego, co skutkuje zimną podłogą, mimo że system teoretycznie działa. Inne objawy to niepokojące hałasy (bulgotanie, szumy) w rurach, a w dłuższej perspektywie – korozja wewnętrznych elementów instalacji. Aby uniknąć tych problemów, odpowietrznik musi być zamontowany w najwyższym punkcie pętli podłogowej. Tylko w ten sposób powietrze, które jest lżejsze od wody, będzie mogło się w nim gromadzić i zostać usunięte. Możesz zastosować prosty odpowietrznik ręczny, który będziesz musiał co jakiś czas odkręcać, lub zainwestować w automatyczny odpowietrznik, który sam usuwa powietrze.

Jak ustawić idealną temperaturę na głowicy RTL? Praktyczny przewodnik po pierwszej regulacji

Pierwsza regulacja zaworu RTL jest kluczowa dla komfortu i efektywności. Oto jak to zrobić krok po kroku:

1. Sprawdź zakres: Głowice RTL zazwyczaj mają zakres regulacji temperatury od 20°C do 50°C. Pamiętaj, że jest to temperatura wody na powrocie, a nie temperatura powietrza w pomieszczeniu czy powierzchni podłogi.
2. Ustawienie początkowe: Na początek, ustaw głowicę na średnią wartość, np. 30°C. To dobry punkt wyjścia, aby system zaczął pracować.
3. Obserwacja i cierpliwość: Ogrzewanie podłogowe to system o dużej bezwładności cieplnej. Oznacza to, że podłoga nagrzewa się i stygnie powoli. Po zmianie ustawienia na głowicy, poczekaj co najmniej kilka godzin, a najlepiej dobę, zanim ocenisz efekty.
4. Ocena komfortu: Sprawdź temperaturę powierzchni podłogi. Czy jest przyjemnie ciepła, czy może zbyt gorąca lub zimna? Pamiętaj, że idealna temperatura powierzchni podłogi to zazwyczaj około 24-26°C, choć jest to kwestia indywidualnych preferencji.
5. Stopniowa korekta: Jeśli podłoga jest za zimna, delikatnie zwiększ ustawienie na głowicy (np. o 2-3°C). Jeśli jest za gorąca, zmniejsz. Zawsze rób to stopniowo i daj systemowi czas na reakcję.
6. Optymalizacja: Celem jest znalezienie takiej wartości, przy której podłoga jest komfortowo ciepła, a system pracuje stabilnie. Gdy już osiągniesz ten punkt, zazwyczaj nie ma potrzeby dalszych zmian.

Pamiętaj, że precyzyjna regulacja wymaga cierpliwości, ale raz ustawiony system będzie działał bezobsługowo.

Za krótka czy za długa pętla? Jak długość rur wpływa na działanie Twojego zaworu?

Długość pętli ogrzewania podłogowego ma bezpośredni wpływ na efektywność i prawidłowe działanie zaworu RTL. Zawory RTL są projektowane z myślą o krótszych pętlach, zazwyczaj do 15-20 m² powierzchni, co przekłada się na konkretną, ograniczoną długość rury (zazwyczaj do 80-100 metrów bieżących rury PEX). Dlaczego to takie ważne? W zbyt długiej pętli woda oddałaby zbyt dużo ciepła, zanim dotarłaby do zaworu RTL na powrocie. W efekcie, temperatura powrotu byłaby niska, co sprawiłoby, że zawór RTL byłby stale otwarty, próbując dostarczyć więcej ciepła, które i tak nie dotarłoby efektywnie na koniec pętli. Skutkiem tego jest niedogrzewanie dalszych fragmentów podłogi oraz trudności w regulacji. System staje się nieefektywny i nie zapewnia równomiernego rozkładu ciepła. Dlatego zawsze upewnij się, że długość pętli jest zgodna z zaleceniami producenta zaworu RTL i nie przekracza rekomendowanych wartości.

Co jeśli nie zawór RTL? Poznaj alternatywy dla bardziej wymagających systemów

Chociaż zawór RTL jest doskonałym rozwiązaniem dla małych, pojedynczych pętli, istnieją sytuacje, w których jego możliwości są niewystarczające. W przypadku większych powierzchni, wielu pętli grzewczych lub potrzeby bardziej precyzyjnej kontroli, musimy sięgnąć po bardziej zaawansowane rozwiązania. Poniżej przedstawię alternatywy, które pozwolą Ci zbudować efektywny system ogrzewania podłogowego na większą skalę.

Grupa pompowo-mieszająca: Kiedy jest niezbędna i czym różni się od prostego RTL?

Grupa pompowo-mieszająca to znacznie bardziej rozbudowane urządzenie niż prosty zawór RTL. Jest ona niezbędna, gdy masz do ogrzania większe powierzchnie podłogowe, obsługujesz wiele pętli grzewczych lub gdy wymagana jest bardzo precyzyjna kontrola temperatury zasilania do podłogówki. Kluczowe różnice w porównaniu do zaworu RTL to:

• Obecność pompy obiegowej: Grupa pompowo-mieszająca zawiera własną pompę, która zapewnia odpowiedni przepływ czynnika grzewczego przez wszystkie pętle ogrzewania podłogowego. Zawór RTL nie ma pompy i polega na ciśnieniu z głównego obiegu.
• Termostatyczny zawór mieszający: To serce grupy. Zawór ten miesza gorącą wodę z zasilania z chłodniejszą wodą powracającą z podłogówki, uzyskując precyzyjnie ustawioną temperaturę zasilania (np. 35°C), która jest następnie tłoczona do pętli. Zawór RTL reguluje temperaturę na powrocie, a nie na zasilaniu.
• Precyzja regulacji: Grupy pompowo-mieszające oferują znacznie większą precyzję w utrzymaniu stałej, niskiej temperatury zasilania dla całej podłogówki.

Zastosowanie grupy pompowo-mieszającej jest standardem w domach z kompleksowym ogrzewaniem podłogowym, gdzie zapewnia ona optymalne warunki pracy i komfort cieplny.

Przeczytaj również: Kratki trawnikowe - idealne rozwiązanie na podjazd i parking przy domu

Pełnowymiarowy rozdzielacz do podłogówki: Rozwiązanie dla ogrzewania na dużą skalę

Pełnowymiarowy rozdzielacz do ogrzewania podłogowego to rozwiązanie dla systemów na dużą skalę, które obsługują wiele niezależnych pętli grzewczych, często w różnych pomieszczeniach. Rozdzielacz to swoisty "hub" dla Twojej podłogówki. Jego główne funkcje to:

• Rozdzielanie czynnika grzewczego: Rozdzielacz składa się z dwóch belek – zasilającej i powrotnej – do których podłączone są wszystkie pętle ogrzewania podłogowego.
• Indywidualna regulacja: Każda pętla podłączona do rozdzielacza może być indywidualnie regulowana za pomocą zaworów (np. przepływomierzy na zasilaniu i zaworów termostatycznych na powrocie), co pozwala na precyzyjne dostosowanie temperatury do potrzeb danego pomieszczenia.
• Integracja z grupą pompowo-mieszającą: W większości przypadków rozdzielacz jest zintegrowany z grupą pompowo-mieszającą, która dostarcza do niego wodę o odpowiedniej, niskiej temperaturze.

Rozdzielacze są niezbędne w nowoczesnych instalacjach, gdzie wymagana jest elastyczność, kontrola nad każdą strefą grzewczą i maksymalna efektywność energetyczna. Poniżej przedstawiam tabelę porównawczą, która pomoże Ci zrozumieć różnice między omawianymi rozwiązaniami:
