Schemat podłączenia pompy ciepła monoblok - Wydajność i bezpieczeństwo

Wybór i prawidłowe podłączenie pompy ciepła monoblok to klucz do efektywnego i bezproblemowego ogrzewania. Ten artykuł to Twój kompleksowy przewodnik po schematach hydraulicznych i elektrycznych, który pomoże Ci zrozumieć zasadę działania, rolę poszczególnych elementów oraz uniknąć typowych błędów, zapewniając spokój ducha i niższe rachunki.

Dlaczego poprawny schemat to fundament wydajnej i bezawaryjnej instalacji?

Zrozumienie i prawidłowe zastosowanie schematu podłączenia pompy ciepła monoblok jest absolutnie kluczowe dla każdego, kto myśli o efektywnym i bezproblemowym ogrzewaniu. To nie tylko zbiór rurek i przewodów, ale przemyślany projekt, który stanowi podstawę do osiągnięcia maksymalnej wydajności energetycznej systemu. Bez niego trudno mówić o długiej żywotności urządzenia czy uniknięciu kosztownych awarii i problemów eksploatacyjnych, które mogą pojawić się już po kilku sezonach grzewczych.

Precyzyjny schemat pozwala również na weryfikację kompetencji instalatora. Kiedy rozmawiam z klientami, zawsze podkreślam, że świadome podejmowanie decyzji na etapie planowania inwestycji, oparte na znajomości schematu, daje poczucie kontroli i pewność, że system będzie działał zgodnie z oczekiwaniami. To inwestycja w spokój ducha i niższe rachunki, a nie tylko w samą technologię.

Pompa ciepła monoblok – co jej budowa „wszystko w jednym” oznacza dla schematu?

Pompa ciepła typu monoblok, jak sama nazwa wskazuje, to urządzenie, w którym cały hermetyczny układ chłodniczy (obejmujący sprężarkę, parownik, skraplacz, a także zawór rozprężny) znajduje się w jednej, zwartej jednostce. Ta jednostka jest montowana na zewnątrz budynku, co ma fundamentalne znaczenie dla schematu podłączenia. Oznacza to, że do wnętrza budynku prowadzone są wyłącznie rury z wodą grzewczą (lub roztworem glikolu), co czyni połączenie czysto hydraulicznym.

Różnica między monoblokiem a splitem, która zmienia wszystko

Kluczowa różnica między pompą monoblok a pompą typu split leży właśnie w lokalizacji układu chłodniczego. W pompach split, czynnik chłodniczy krąży między jednostką zewnętrzną a wewnętrzną, co wymaga prowadzenia rur z czynnikiem chłodniczym do środka budynku i wykonania połączeń chłodniczych na miejscu. W przypadku monobloku, ta konieczność odpada. To eliminuje potrzebę posiadania przez instalatora uprawnień F-gazowych do pracy wewnątrz budynku, co znacznie upraszcza proces instalacji i, co równie ważne, zmniejsza ryzyko wycieków czynnika chłodniczego, które mogłyby mieć negatywny wpływ na środowisko i wydajność systemu.

Zalety prostszego, hydraulicznego połączenia z budynkiem

Prostsze, hydrauliczne połączenie jednostki monoblok z instalacją wewnętrzną niesie ze sobą szereg wymiernych korzyści. Przede wszystkim, przekłada się to na łatwiejszy i szybszy montaż. Brak konieczności wykonywania skomplikowanych połączeń chłodniczych na placu budowy skraca czas pracy i minimalizuje ryzyko błędów instalacyjnych. Co więcej, potencjalnie niższe są koszty instalacji, ponieważ nie ma potrzeby angażowania specjalistów z uprawnieniami F-gazowymi do prac wewnątrz budynku. Dla inwestora oznacza to mniej zmartwień i szybsze uruchomienie systemu grzewczego.

Anatomia instalacji: Kluczowe elementy, które muszą znaleźć się na Twoim schemacie

Aby w pełni zrozumieć, jak działa pompa ciepła monoblok i jak prawidłowo ją podłączyć, musimy przyjrzeć się każdemu z kluczowych komponentów, które muszą znaleźć się na schemacie. Zrozumienie roli każdego z nich jest niezbędne do prawidłowego zaprojektowania, a następnie efektywnej i bezpiecznej eksploatacji całego systemu. To właśnie te elementy decydują o stabilności, wydajności i długowieczności Twojej instalacji grzewczej.

Jednostka monoblok – serce i mózg operacji na zewnątrz budynku

Jednostka monoblok to bez wątpienia centralny element całego systemu. To ona odpowiada za pobieranie ciepła z otaczającego powietrza i efektywne przekazywanie go do wody grzewczej, która następnie trafia do instalacji w budynku. Jej lokalizacja na zewnątrz budynku, choć upraszcza połączenia wewnętrzne, wymaga jednocześnie specjalnych rozwiązań w schemacie hydraulicznym, takich jak odpowiednie zabezpieczenia antymrozowe, o których opowiem za chwilę.

Bufor ciepła – dlaczego jest strażnikiem żywotności sprężarki?

Bufor ciepła to element, którego rola jest często niedoceniana, a jest on niezwykle ważny dla stabilnej i ekonomicznej pracy pompy ciepła. Pełni on kilka kluczowych funkcji: stabilizuje pracę systemu, działa jako sprzęgło hydrauliczne oddzielające obieg pompy od obiegu instalacji grzewczej, a także magazynuje nadwyżki ciepła. Jego najważniejszym zadaniem jest jednak zapobieganie taktowaniu, czyli zbyt częstemu włączaniu i wyłączaniu się sprężarki. Taktowanie prowadzi do szybszego zużycia sprężarki i obniża efektywność energetyczną. Dlatego też, zalecana pojemność bufora to często 20-30 litrów na każdy kW mocy grzewczej pompy, co zapewnia odpowiednią inercję cieplną.

Zasobnik C. W. U. – jak zapewnić komfort ciepłej wody dla całej rodziny?

Zasobnik ciepłej wody użytkowej (C. W. U.) to komponent odpowiedzialny za magazynowanie podgrzanej wody, która jest następnie wykorzystywana do celów bytowych – kąpieli, mycia naczyń. Jego praca jest ściśle koordynowana z pompą ciepła, zazwyczaj za pomocą zaworu trójdrogowego, aby zapewnić stały i komfortowy dostęp do ciepłej wody, bez nagłych spadków temperatury czy ciśnienia.

Zawór trójdrogowy – cichy bohater zarządzający rozdziałem ciepła

Zawór trójdrogowy przełączający to prawdziwy "dyrygent" w orkiestrze Twojej instalacji. Jego zadaniem jest kierowanie gorącej wody z pompy ciepła albo do bufora (na potrzeby centralnego ogrzewania), albo do wężownicy zasobnika C. W. U. To on efektywnie zarządza priorytetem grzania, decydując, czy w danym momencie system ma skupić się na ogrzewaniu pomieszczeń, czy na podgrzewaniu wody do użytku domowego. Dzięki niemu pompa ciepła może elastycznie reagować na bieżące zapotrzebowanie.

Niezbędne zabezpieczenia: Filtr magnetyczny, zawory antymrozowe i grupa bezpieczeństwa

Oprócz głównych elementów, w każdym poprawnym schemacie muszą znaleźć się odpowiednie zabezpieczenia, które chronią zarówno samą pompę, jak i całą instalację.

• Filtr magnetyczny z separatorem zanieczyszczeń: To element krytyczny dla ochrony wymiennika ciepła w pompie. Zanieczyszczenia z instalacji, takie jak opiłki metalu czy rdza, mogą osadzać się w wymienniku, obniżając jego sprawność i prowadząc do uszkodzeń. Montaż filtra jest często warunkiem utrzymania gwarancji producenta, dlatego nigdy nie należy o nim zapominać.
• Zawory antymrozowe: Są to specjalne zawory montowane na zasilaniu i powrocie instalacji. Ich działanie jest proste, ale niezwykle ważne: w przypadku spadku temperatury wody poniżej około +3°C lub zaniku zasilania, otwierają się i opróżniają z wody zewnętrzny fragment instalacji. Chroni to pompę przed zamarznięciem i potencjalnym zniszczeniem wymiennika ciepła, co byłoby bardzo kosztowną awarią.
• Grupa bezpieczeństwa C. O.: To zestaw składający się z zaworu bezpieczeństwa, manometru i odpowietrznika. Jego główną funkcją jest zabezpieczenie instalacji przed nadmiernym wzrostem ciśnienia, co mogłoby doprowadzić do uszkodzenia rur lub innych komponentów.
• Naczynie przeponowe: Jego zadaniem jest kompensowanie zmian objętości wody w instalacji, które wynikają ze zmian jej temperatury. Woda, ogrzewając się, zwiększa swoją objętość, a naczynie przeponowe absorbuje ten nadmiar, utrzymując ciśnienie w bezpiecznych granicach.

Wizualizacja działania: Najważniejsze schematy hydrauliczne pompy ciepła monoblok

Rozmowa o schematach bez możliwości ich zobaczenia może być wyzwaniem, dlatego postaram się jak najdokładniej opisać typowe układy hydrauliczne, abyś mógł sobie je zwizualizować. Zrozumienie tych konfiguracji to klucz do wyboru najlepszego rozwiązania dla Twojego domu i do weryfikacji propozycji instalatora.

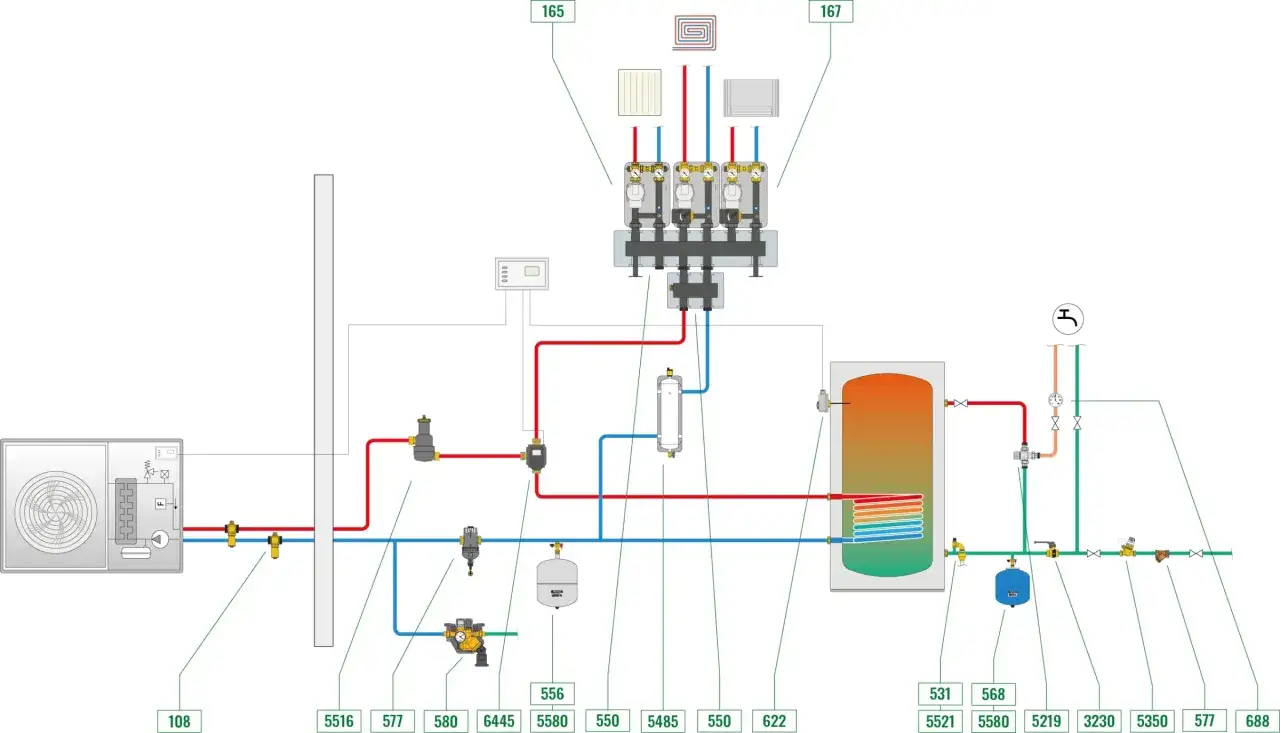

Schemat podstawowy: Współpraca z buforem i jednym obiegiem grzewczym (np. ogrzewanie podłogowe)

W podstawowej instalacji pompy ciepła monoblok, jednostka zewnętrzna jest połączona rurami z buforem ciepła, który znajduje się wewnątrz budynku. Woda grzewcza z pompy trafia do bufora, gdzie jest magazynowana. Z bufora, poprzez pompę obiegową, woda jest następnie rozprowadzana do jednego obiegu grzewczego, na przykład do ogrzewania podłogowego. W tym układzie, bufor pełni rolę sprzęgła hydraulicznego, zapewniając stabilną pracę pompy i optymalne zasilanie podłogówki, która zazwyczaj wymaga niższych temperatur zasilania. Zawory odcinające i spustowe umożliwiają konserwację i opróżnianie układu, a zawory antymrozowe chronią zewnętrzną część instalacji.

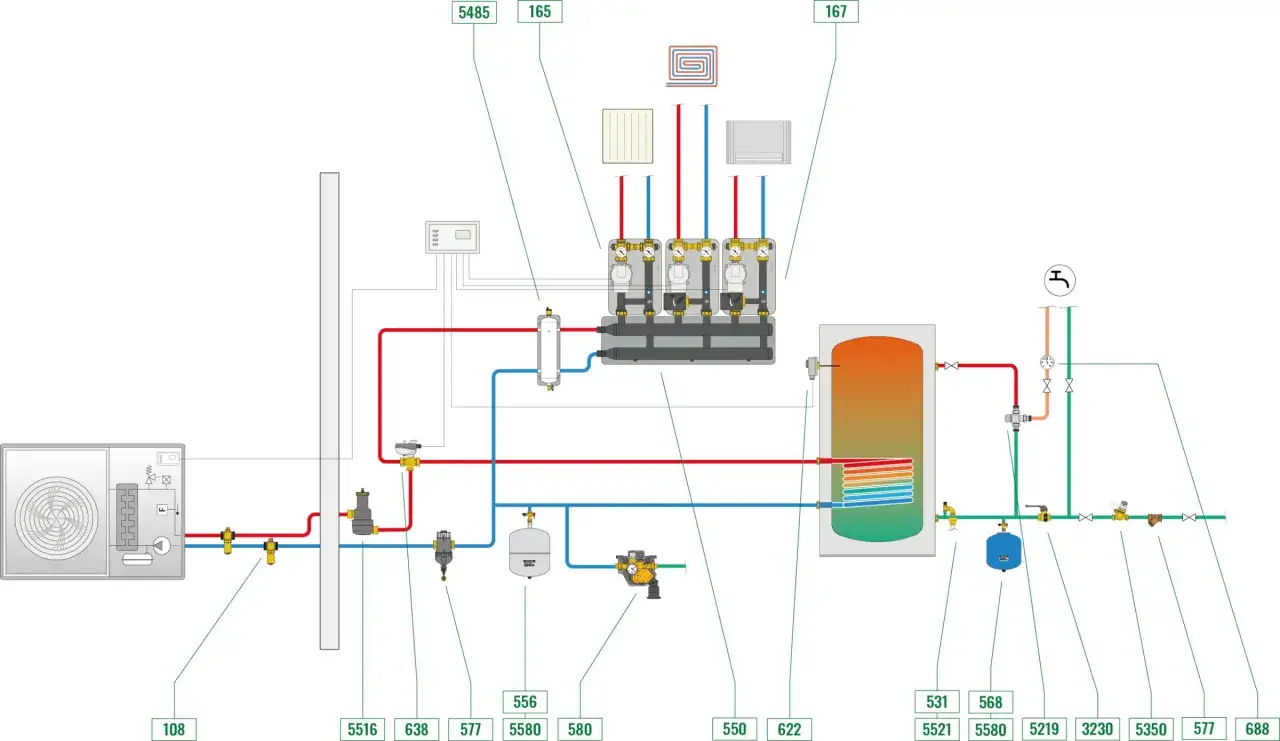

Schemat pełny: Integracja z buforem, zasobnikiem C. W. U. i dwoma obiegami grzewczymi (podłogówka + grzejniki)

Bardziej rozbudowany schemat obejmuje pompę ciepła monoblok, bufor ciepła, zasobnik C. W. U. oraz dwa niezależne obiegi grzewcze – na przykład ogrzewanie podłogowe i tradycyjne grzejniki. W tym przypadku, zawór trójdrogowy przełącza przepływ wody z pompy ciepła. Kiedy potrzebna jest ciepła woda użytkowa, zawór kieruje gorącą wodę do wężownicy zasobnika C. W. U. Po osiągnięciu zadanej temperatury, zawór ponownie kieruje wodę do bufora. Z bufora woda jest rozprowadzana do dwóch obiegów grzewczych. Obieg ogrzewania podłogowego często ma dodatkowy zawór mieszający, który obniża temperaturę wody do wymaganej wartości, podczas gdy obieg grzejnikowy może być zasilany wodą o wyższej temperaturze, bezpośrednio z bufora lub z odpowiednio dostosowanej sekcji bufora.

Schemat dla modernizacji: Jak inteligentnie wpiąć monoblok w istniejącą instalację grzejnikową?

Modernizacja istniejącej instalacji grzejnikowej za pomocą pompy ciepła monoblok to częsty scenariusz. W tym przypadku, pompa ciepła jest wpinana w istniejący układ grzejnikowy, często z wykorzystaniem bufora. Wyzwaniem jest to, że grzejniki zazwyczaj wymagają wyższych temperatur zasilania niż ogrzewanie podłogowe. Bufor ciepła pomaga w stabilizacji pracy systemu, magazynując ciepło i dostarczając je do grzejników w sposób ciągły, nawet jeśli pompa pracuje z przerwami. Niekiedy konieczne jest zastosowanie dodatkowych zaworów mieszających lub odpowiedniej regulacji, aby dostosować temperaturę wody do potrzeb grzejników, jednocześnie optymalizując pracę pompy ciepła. Warto również rozważyć wymianę części grzejników na niskotemperaturowe, aby zwiększyć efektywność całego systemu.

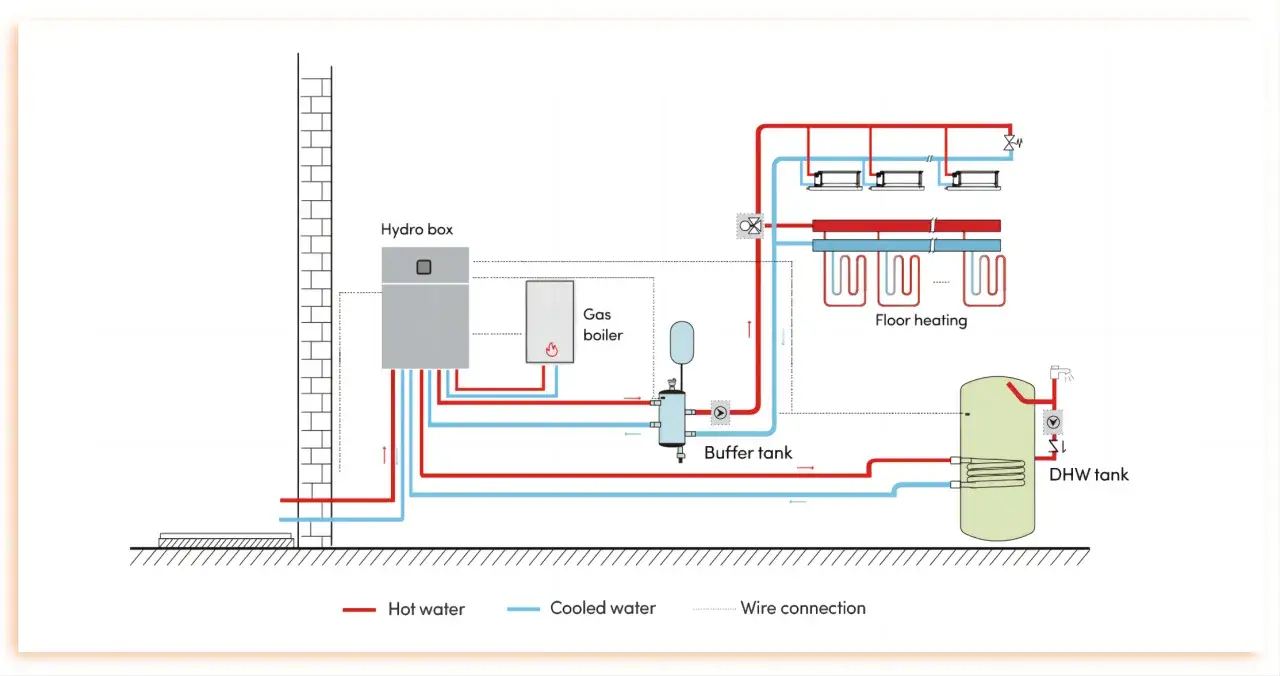

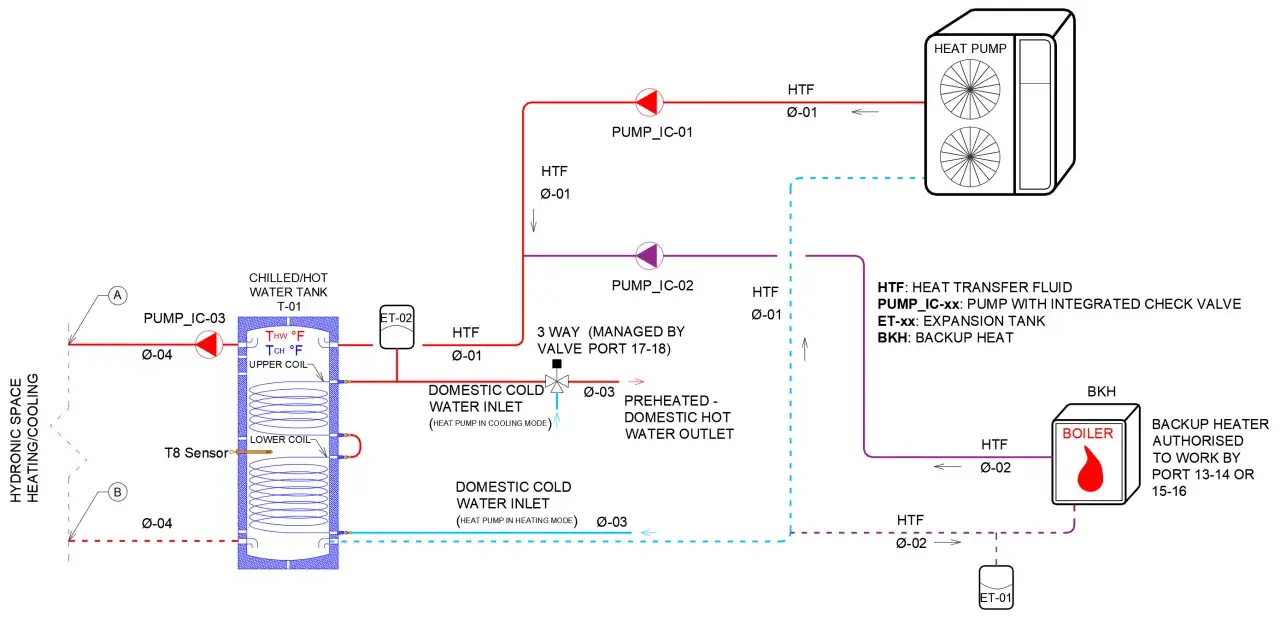

Schemat hybrydowy: Współpraca pompy ciepła z kotłem gazowym – kiedy to ma sens?

Układ hybrydowy, zwany również biwalentnym, to rozwiązanie, w którym pompa ciepła monoblok współpracuje z dodatkowym źródłem ciepła, na przykład z istniejącym kotłem gazowym. Taki schemat ma sens w kilku sytuacjach: w starszych budynkach o gorszej izolacji, gdzie pompa ciepła mogłaby mieć problem z pokryciem szczytowego zapotrzebowania na ciepło w największe mrozy, lub jako zabezpieczenie. Oba źródła ciepła są wpięte w instalację równolegle lub szeregowo, a system sterowania zarządza ich pracą, aby optymalizować koszty i wydajność. Na przykład, do pewnej temperatury zewnętrznej pracuje tylko pompa ciepła, a poniżej tej wartości (tzw. punkt biwalentny) włącza się kocioł gazowy, wspierając lub całkowicie przejmując ogrzewanie.

Nie tylko rury z wodą: O czym mówi uproszczony schemat elektryczny?

Choć schematy hydrauliczne są kluczowe dla zrozumienia przepływu ciepła, nie możemy zapominać o równie ważnym aspekcie – prawidłowym podłączeniu elektrycznym. To ono zapewnia bezpieczną i efektywną pracę pompy ciepła. Uproszczony schemat elektryczny, choć nie wnika w każdy detal, pokazuje kluczowe połączenia i zabezpieczenia, które muszą być wykonane zgodnie z normami.

Zasilanie i zabezpieczenia elektryczne dla jednostki zewnętrznej

Jednostka monoblok, jako urządzenie o znacznym poborze mocy, wymaga dedykowanego obwodu elektrycznego. Oznacza to, że nie powinna być podłączana do istniejących gniazdek domowych. Niezbędne są odpowiednie przekroje przewodów, które zagwarantują bezpieczne dostarczanie prądu, oraz właściwe zabezpieczenia – wyłączniki nadprądowe (tzw. "eski") oraz wyłączniki różnicowoprądowe (RCD), które chronią przed porażeniem. Podkreślam zawsze, że profesjonalne wykonanie instalacji elektrycznej, zgodnie z obowiązującymi normami, to podstawa bezpieczeństwa i bezawaryjnej pracy urządzenia.

Podłączenie kluczowych czujników: temperatury zewnętrznej, bufora i zasobnika C. W. U.

Pompa ciepła to inteligentne urządzenie, które do optymalnej pracy potrzebuje informacji o warunkach otoczenia i potrzebach grzewczych. Te informacje dostarczają jej czujniki temperatury. Kluczowe są: czujnik temperatury zewnętrznej (niezbędny do regulacji pogodowej, czyli dostosowywania temperatury zasilania do aktualnych warunków), czujnik temperatury bufora (informujący o ilości zgromadzonego ciepła) oraz czujnik temperatury w zasobniku C. W. U. (monitorujący dostępność ciepłej wody). Dane z tych czujników są wykorzystywane przez sterownik pompy do optymalizacji jej pracy, zapewniając zarówno komfort cieplny, jak i oszczędności.

Komunikacja ze sterownikiem pokojowym – jak zarządzać komfortem?

Sterownik pokojowy, często nazywany termostatem, to interfejs, który pozwala użytkownikowi na zarządzanie komfortem cieplnym w pomieszczeniach. To za jego pomocą ustawiamy żądaną temperaturę, programujemy harmonogramy pracy ogrzewania czy zmieniamy tryby pracy. Komunikacja między pompą ciepła a sterownikiem pokojowym może odbywać się przewodowo lub bezprzewodowo. Wybór odpowiedniego rozwiązania ma znaczenie dla wygody użytkowania i elastyczności zarządzania systemem grzewczym.

Najczęstsze błędy, których unikniesz dzięki zrozumieniu schematu

Zrozumienie schematu to nie tylko wiedza o tym, jak coś powinno działać, ale także świadomość, co może pójść nie tak. Istnieje kilka typowych błędów instalacyjnych, które niestety często się zdarzają i mogą prowadzić do obniżenia wydajności, zwiększenia kosztów eksploatacji, a w najgorszym przypadku – do poważnych awarii. Znając je, możesz świadomie uniknąć tych pułapek.

Brak zaworów antymrozowych lub ich zły montaż – prosta droga do katastrofy

Konsekwencje braku lub nieprawidłowego montażu zaworów antymrozowych w instalacji pompy ciepła monoblok są naprawdę poważne. W przypadku niskich temperatur i zaniku zasilania, woda w zewnętrznej części instalacji może zamarznąć, co prowadzi do pęknięcia wymiennika ciepła w jednostce zewnętrznej. To z kolei oznacza bardzo kosztowną naprawę lub, co gorsza, konieczność wymiany całego urządzenia. „Według danych instalacjebudowlane.pl, zawory antymrozowe są kluczowe dla ochrony pompy ciepła monoblok przed uszkodzeniami spowodowanymi niskimi temperaturami.” Nie warto na nich oszczędzać ani bagatelizować ich roli.

Zbyt mały lub niepoprawnie wpięty bufor – gwarancja taktowania i wyższych rachunków

Zbyt mały bufor ciepła lub jego nieprawidłowe wpięcie w układ to jeden z najczęstszych błędów, który ma bezpośredni wpływ na żywotność i koszty eksploatacji. Prowadzi on do zjawiska taktowania (short cycling) sprężarki, czyli jej zbyt częstego włączania i wyłączania. Taktowanie przyspiesza zużycie sprężarki, obniża efektywność energetyczną całego systemu i w konsekwencji prowadzi do wyższych rachunków za prąd. Bufor musi być odpowiednio dobrany do mocy pompy, aby zapewnić jej stabilną i długotrwałą pracę.

Zignorowanie filtra magnetycznego – cichy zabójca wymiennika ciepła

Brak filtra magnetycznego z separatorem zanieczyszczeń to kolejny błąd, który może mieć dalekosiężne skutki. Zanieczyszczenia z instalacji, takie jak rdza czy opiłki metalu, mogą osadzać się w delikatnym wymienniku ciepła pompy. To prowadzi do obniżenia jego sprawności, zwiększenia zużycia energii, a w skrajnych przypadkach – do trwałego uszkodzenia. Pamiętaj, że montaż filtra magnetycznego jest często warunkiem utrzymania gwarancji producenta, więc jego pominięcie to ryzyko podwójne.

Przeczytaj również: Kratki trawnikowe - idealne rozwiązanie na podjazd i parking przy domu

Niewłaściwa średnica rur przyłączeniowych – jak dławienie przepływu obniża wydajność

Dobór odpowiedniej średnicy rur przyłączeniowych to z pozoru drobiazg, ale w praktyce ma ogromne znaczenie. Zbyt mała średnica prowadzi do dławienia przepływu wody, co zwiększa opory hydrauliczne w instalacji. W efekcie pompa obiegowa musi pracować ciężej, zużywając więcej energii, a ogólna wydajność całego systemu grzewczego spada. To prosta droga do niepotrzebnego zwiększenia kosztów eksploatacji i obniżenia komfortu cieplnego. „Według danych instalacjebudowlane.pl, prawidłowy dobór średnic rur ma bezpośredni wpływ na efektywność pracy pompy ciepła.”

Twój schemat w praktyce: O co zapytać instalatora i na co zwrócić uwagę w ofercie?

Teraz, gdy masz już solidną wiedzę na temat schematów i kluczowych elementów, czas na praktyczne zastosowanie. Przygotowałem listę pytań, które powinieneś zadać instalatorowi, oraz punktów, na które warto zwrócić uwagę, analizując ofertę instalacji pompy ciepła monoblok. To pomoże Ci podjąć świadomą decyzję i uniknąć nieprzyjemnych niespodzianek:

• Czy w ofercie uwzględniono bufor ciepła o odpowiedniej pojemności (np. 20-30 l/kW mocy pompy)?
• Jaki typ zasobnika C. W. U. jest proponowany i czy jego pojemność jest wystarczająca dla potrzeb domowników?
• Czy na schemacie wyraźnie zaznaczono wszystkie niezbędne zabezpieczenia: filtr magnetyczny, zawory antymrozowe, grupę bezpieczeństwa i naczynie przeponowe?
• Jakie średnice rur przyłączeniowych są przewidziane i czy są zgodne z zaleceniami producenta pompy?
• Czy instalator przedstawił szczegółowy schemat hydrauliczny i elektryczny dla mojej konkretnej konfiguracji (np. z dwoma obiegami grzewczymi, układ hybrydowy)?
• Jakie są gwarancje na poszczególne elementy instalacji i na sam montaż?
• Czy instalator posiada odpowiednie uprawnienia i doświadczenie w montażu pomp ciepła monoblok?
