W dzisiejszych czasach, gdy efektywność energetyczna i ekologia stają się priorytetem, coraz więcej osób rozważa instalację pompy ciepła. Zrozumienie schematu kotłowni z pompą ciepła jest kluczowe nie tylko dla przyszłych oszczędności, ale także dla zapewnienia bezawaryjnej pracy całego systemu. Ten artykuł przeprowadzi Cię przez techniczne aspekty, wyjaśniając budowę, kluczowe komponenty i najpopularniejsze konfiguracje, abyś mógł świadomie podjąć decyzje i zweryfikować projekt instalacji.

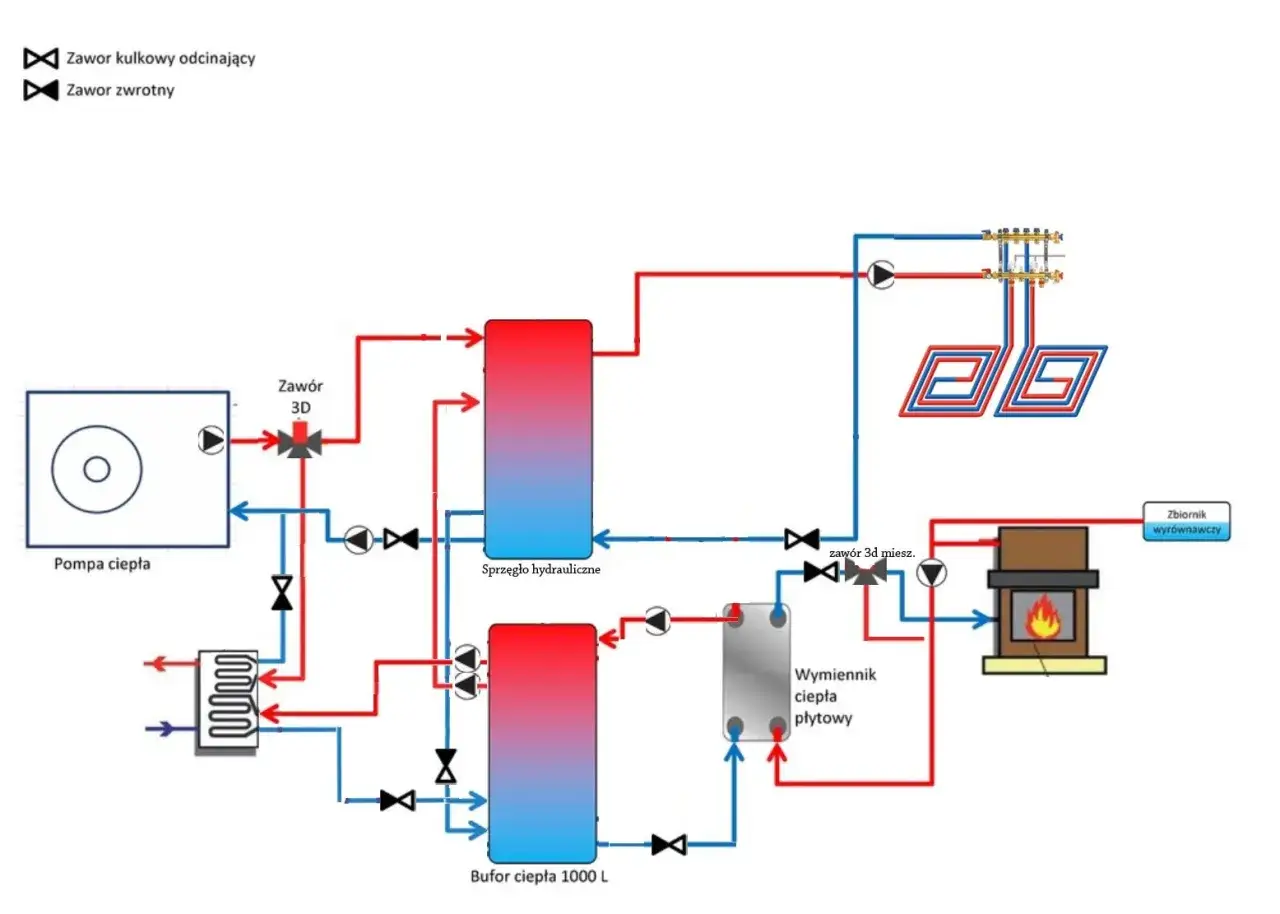

Schemat kotłowni z pompą ciepła: klucz do wydajnego i bezawaryjnego ogrzewania
- Poprawny schemat hydrauliczny to fundament efektywnej i długowiecznej pracy pompy ciepła, zapobiegający kosztownym błędom.
- Kluczowe elementy instalacji to jednostka pompy ciepła, zasobnik C.W.U., bufor ciepła, zawór trójdrogowy oraz armatura bezpieczeństwa.
- Najpopularniejsze konfiguracje to monoblok (z buforem lub bez) i split, a także układy hybrydowe z dodatkowym źródłem ciepła.
- Zawsze należy zwrócić uwagę na priorytet grzania C.W.U., zabezpieczenie przed zamarzaniem oraz odpowiednie średnice rur i zabezpieczenia.
- Uniknięcie błędów wykonawczych, takich jak taktowanie pompy czy niewłaściwe umiejscowienie czujników, jest niezbędne dla optymalnej pracy.
Dlaczego poprawny schemat to fundament oszczędnej kotłowni?
Zrozumienie i posiadanie poprawnego schematu instalacji grzewczej z pompą ciepła jest absolutnie kluczowe. Postrzegam go jako mapę drogową dla całej kotłowni, która w bezpośredni sposób wpływa na efektywność, koszty eksploatacji i żywotność urządzeń. Bez właściwego schematu, nawet najlepsze komponenty mogą nie działać optymalnie, a cała inwestycja może okazać się mniej opłacalna niż zakładano. To właśnie na tym etapie decydujemy o przyszłych oszczędnościach i komforcie użytkowania.
Czym jest schemat instalacji i dlaczego nie można go zignorować?
Schemat hydrauliczny instalacji grzewczej z pompą ciepła to nic innego jak graficzne przedstawienie wszystkich komponentów i połączeń w systemie. Pokazuje, jak poszczególne elementy – od pompy ciepła, przez zasobniki, po zawory i rurociągi – są ze sobą połączone i w jaki sposób woda lub czynnik grzewczy krąży w instalacji. Ignorowanie schematu prowadzi do błędów projektowych i wykonawczych, które mogą skutkować nieefektywną pracą, wyższymi rachunkami za energię i skróceniem żywotności pompy. To podstawa, bez której trudno o dobrze działający system.
Jak czytać schemat hydrauliczny? Przewodnik dla początkujących
Dla laika schemat hydrauliczny może wydawać się skomplikowany, ale jego podstawy są łatwe do zrozumienia. Kluczowe jest nauczenie się kilku podstawowych symboli. Na schematach zazwyczaj znajdziesz: prostokąty lub kwadraty symbolizujące główne urządzenia (np. pompa ciepła, bufor, zasobnik C.W.U.), linie przedstawiające rurociągi, a strzałki wskazujące kierunek przepływu wody. Zawory często są oznaczane jako małe trójkąty lub romby. Obiegi grzewcze (np. centralne ogrzewanie – C.O., ciepła woda użytkowa – C.W.U.) są zazwyczaj oddzielone i wyraźnie opisane. Zwracając uwagę na te elementy, szybko zaczniesz identyfikować główne komponenty i rozumieć, jak system jest zbudowany.
Konsekwencje błędów na schemacie: od wyższych rachunków po kosztowne awarie
Niestety, błędy na etapie projektowania lub realizacji schematu mogą mieć poważne konsekwencje. Do najczęstszych należą:
- Zwiększone zużycie energii elektrycznej, często spowodowane taktowaniem pompy, czyli jej zbyt częstym włączaniem i wyłączaniem.
- Niska efektywność grzewcza i brak komfortu cieplnego, co oznacza, że w domu jest za zimno lub system nie radzi sobie z szybkim podgrzewaniem wody użytkowej.
- Częste awarie i skrócenie żywotności pompy ciepła, wynikające z nadmiernego obciążenia i pracy w nieoptymalnych warunkach.
- Konieczność kosztownych poprawek i modernizacji już po uruchomieniu systemu, co generuje dodatkowe, nieplanowane wydatki.
- Problemy z gwarancją w przypadku niezgodności wykonanej instalacji z zaleceniami producenta pompy.
Anatomia nowoczesnej kotłowni: Kluczowe elementy, które musisz znać
Aby w pełni zrozumieć działanie kotłowni z pompą ciepła, musimy przyjrzeć się jej poszczególnym komponentom. Każdy z nich pełni określoną funkcję, a ich właściwe dobranie i połączenie jest gwarancją efektywności i niezawodności.
Serce systemu: jednostka wewnętrzna i zewnętrzna pompy ciepła
Jednostka pompy ciepła to główny element systemu, odpowiedzialny za pozyskiwanie ciepła z otoczenia i przekazywanie go do instalacji grzewczej. Wyróżniamy tu dwa główne typy. W systemach monoblok cały układ chłodniczy (sprężarka, parownik, skraplacz) znajduje się w jednostce zewnętrznej. Do budynku doprowadzane są jedynie rury z wodą grzewczą. W systemach split mamy dwie jednostki: zewnętrzną (ze sprężarką i parownikiem) oraz wewnętrzną (ze skraplaczem), połączone rurami z czynnikiem chłodniczym. Sprężarka jest kluczowym elementem, który spręża czynnik chłodniczy, podnosząc jego temperaturę, a następnie oddaje ciepło w skraplaczu do wody grzewczej.
Zbiornik C.W.U. – jak zapewnić komfort ciepłej wody dla całej rodziny?
Zasobnik ciepłej wody użytkowej (C.W.U.) to niezbędny element w każdej instalacji, który magazynuje podgrzaną wodę do celów użytkowych. Aby efektywnie współpracował z pompą ciepła, musi posiadać wężownicę o odpowiednio dużej powierzchni wymiany ciepła. Jest to kluczowe, ponieważ pompy ciepła pracują z niższymi temperaturami czynnika grzewczego niż tradycyjne kotły, a duża powierzchnia wężownicy pozwala na szybkie i efektywne podgrzewanie wody. Jego pojemność jest ważna dla komfortu domowników – powinna być dobrana do liczby osób i ich zużycia, aby ciepłej wody nigdy nie zabrakło.
Bufor ciepła – cichy bohater stabilnej i długowiecznej pracy pompy
Zbiornik buforowy, czyli bufor, to często niedoceniany, ale niezwykle ważny element instalacji. Jego główne zadania to magazynowanie energii cieplnej, co pozwala pompie ciepła pracować w dłuższych cyklach i zapobiega jej taktowaniu (zbyt częstemu włączaniu i wyłączaniu). Bufor zapewnia również minimalny wymagany zład wody w instalacji oraz działa jako sprzęgło hydrauliczne, rozdzielając obieg pompy od obiegów grzewczych. Jest on niezbędny w instalacjach z grzejnikami, które mają mniejszą bezwładność, oraz wszędzie tam, gdzie występuje zmienny przepływ wody przez odbiorniki ciepła, co gwarantuje stabilną i długowieczną pracę pompy.
Zawór trójdrogowy – inteligentny przełącznik między ogrzewaniem a ciepłą wodą
Zawór przełączający, często nazywany trójdrogowym, to element automatyki, który kieruje gorącą wodę z pompy ciepła. W zależności od zapotrzebowania, woda ta trafia albo do obiegu centralnego ogrzewania (C.O.), aby ogrzać dom, albo do wężownicy zasobnika C.W.U., aby podgrzać wodę użytkową. Zazwyczaj działa on z priorytetem dla ciepłej wody użytkowej, co oznacza, że w pierwszej kolejności pompa ciepła skupia się na zapewnieniu ciepłej wody, a dopiero potem na ogrzewaniu budynku. To kluczowe dla komfortu domowników.
Grupa bezpieczeństwa, filtry i naczynia – niewidoczni strażnicy Twojej instalacji
Poza głównymi komponentami, w kotłowni z pompą ciepła znajdziemy szereg innych, równie ważnych elementów:
- Grupa bezpieczeństwa to zestaw armatury chroniący instalację przed nadmiernym wzrostem ciśnienia. Składa się z zaworu bezpieczeństwa (który upuszcza wodę, gdy ciśnienie jest zbyt wysokie), manometru (wskazującego aktualne ciśnienie) i automatycznego odpowietrznika.
- Filtry (np. siatkowy, magnetyczny) są montowane w celu zabezpieczenia wrażliwych elementów, takich jak wymiennik ciepła pompy, przed zanieczyszczeniami mechanicznymi i osadami, które mogłyby obniżyć efektywność lub uszkodzić urządzenie.
- Naczynia wzbiorcze (przeponowe) kompensują zmiany objętości wody w instalacji. Woda, podgrzewana, zwiększa swoją objętość, a naczynie wzbiorcze absorbuje ten nadmiar, chroniąc system przed zbyt wysokim ciśnieniem.
Ich rola w zapewnieniu bezpieczeństwa i długowieczności systemu jest nie do przecenienia, choć często pozostają "niewidoczne" w codziennym użytkowaniu.
Najpopularniejsze schematy kotłowni z pompą ciepła – który jest dla Ciebie?
Wybór odpowiedniego schematu kotłowni z pompą ciepła zależy od wielu czynników, takich jak typ budynku, rodzaj ogrzewania, budżet czy preferencje użytkownika. Przyjrzyjmy się czterem najpopularniejszym wariantom, które pomogą Ci podjąć świadomą decyzję.
Schemat nr 1: Pompa ciepła MONOBLOK z buforem i C.W.U. – uniwersalny wybór dla większości domów
Ten schemat to często spotykane i bardzo uniwersalne rozwiązanie. Pompa ciepła typu monoblok ma cały układ chłodniczy szczelnie zamknięty w jednostce zewnętrznej, co oznacza, że do budynku doprowadzane są jedynie rury z wodą grzewczą. To znacznie upraszcza montaż i eliminuje konieczność posiadania uprawnień F-gazowych przez instalatora. Połączenie z buforem i zasobnikiem C.W.U. gwarantuje stabilną pracę systemu, co jest kluczowe dla efektywności i komfortu. Bufor magazynuje ciepło, a zasobnik zapewnia stały dostęp do ciepłej wody użytkowej. Jest to rozwiązanie, które sprawdzi się w większości nowo budowanych domów, jak i w wielu modernizowanych obiektach.
Jak działa połączenie z buforem przy ogrzewaniu grzejnikowym i mieszanym?
W instalacjach z grzejnikami lub w systemach mieszanych (grzejniki + podłogówka) bufor ciepła jest szczególnie ważny. Grzejniki, w przeciwieństwie do ogrzewania podłogowego, mają małą bezwładność cieplną i często wymagają wyższych temperatur zasilania. Bufor zapewnia stabilną pracę pompy, gdy przepływ przez odbiorniki ciepła jest zmienny, co jest typowe dla grzejników. Pompa ciepła może pracować w dłuższych cyklach, ładując bufor, a następnie ciepło z bufora jest stopniowo oddawane do grzejników. To zapobiega taktowaniu pompy i zwiększa jej żywotność.
Krok po kroku: przepływ wody od pompy do grzejników i zasobnika C.W.U.
W tym schemacie, woda grzewcza z jednostki zewnętrznej pompy ciepła trafia najpierw do bufora. Z bufora, w zależności od zapotrzebowania, jest kierowana do rozdzielaczy ogrzewania (grzejniki lub podłogówka), a także do wężownicy zasobnika C.W.U. Zawór trójdrogowy inteligentnie kieruje przepływem. Gdy jest zapotrzebowanie na ciepłą wodę użytkową, zawór przełącza obieg tak, aby cała moc pompy szła na podgrzewanie zasobnika C.W.U. Po osiągnięciu zadanej temperatury w zasobniku, zawór ponownie kieruje wodę do bufora i obiegu grzewczego. To zapewnia priorytet ciepłej wody i efektywne ogrzewanie.
Schemat nr 2: Pompa ciepła SPLIT – kiedy rozdzielenie jednostek ma sens?
Pompa ciepła typu split składa się z jednostki zewnętrznej i wewnętrznej, które są połączone rurami z czynnikiem chłodniczym. To rozwiązanie jest często preferowane, gdy istnieją ograniczenia przestrzenne w kotłowni lub gdy zależy nam na estetyce, ponieważ jednostka wewnętrzna jest zazwyczaj mniejsza niż w przypadku monobloku. Ważne jest, aby pamiętać, że montaż pompy split wymaga specjalistycznych uprawnień F-gazowych, ponieważ instalator musi wykonać połączenia z czynnikiem chłodniczym. To kluczowa różnica w stosunku do monobloku.
Różnice w połączeniach hydraulicznych i chłodniczych względem monobloku
Aby lepiej zrozumieć różnice, przygotowałem krótkie porównanie:
| Cecha | Pompa Ciepła Monoblok | Pompa Ciepła Split |
|---|---|---|
| Układ chłodniczy | Całkowicie w jednostce zewnętrznej | Rozdzielony między jednostkę zewnętrzną i wewnętrzną |
| Połączenia między jednostkami | Wodne (rury z wodą grzewczą) | Chłodnicze (rury z czynnikiem chłodniczym) |
| Wymagane uprawnienia instalatora | Brak uprawnień F-gazowych (dla części hydraulicznej) | Uprawnienia F-gazowe (do połączeń chłodniczych) |
| Ryzyko zamarznięcia | Możliwe w jednostce zewnętrznej (wymaga zabezpieczeń) | Mniejsze ryzyko zamarznięcia czynnika chłodniczego |
| Miejsce montażu jednostki wewnętrznej | Mniejsza, często w kotłowni | Większa, zawiera skraplacz i elementy sterujące |
Wymagania montażowe i serwisowe dla instalacji typu split
Jak wspomniałem, specyficznym wymogiem montażowym dla pomp split jest konieczność wykonywania połączeń chłodniczych przez certyfikowanego instalatora z uprawnieniami F-gazowymi. To zapewnia prawidłowe i szczelne wykonanie układu chłodniczego. W kontekście serwisu, instalacje split wymagają regularnych kontroli szczelności układu chłodniczego, co jest standardową procedurą mającą na celu zapobieganie wyciekom czynnika. Te kontrole są zazwyczaj częścią przeglądów gwarancyjnych i pogwarancyjnych.
Schemat nr 3: Instalacja z pompą ciepła bez bufora – minimalistyczne rozwiązanie dla podłogówki
Rezygnacja ze zbiornika buforowego to rozwiązanie minimalistyczne, które jest możliwe tylko w ściśle określonych warunkach. Najczęściej dotyczy to instalacji opartych wyłącznie na ogrzewaniu podłogowym. Ogrzewanie podłogowe charakteryzuje się dużą bezwładnością cieplną i większym zładem wody, co może w pewnych przypadkach zastąpić funkcję bufora. Jest to jednak rozwiązanie, które wiąże się z pewnymi ograniczeniami i wymaga bardzo precyzyjnego projektu. Nie jest to uniwersalna opcja i zawsze należy konsultować ją z doświadczonym projektantem.
Jakie warunki musi spełniać instalacja, aby bezpiecznie zrezygnować z bufora?
Aby instalacja mogła bezpiecznie działać bez bufora, muszą być spełnione następujące kluczowe warunki:
- Wyłącznie ogrzewanie podłogowe o dużej bezwładności cieplnej, które samo w sobie stanowi pewien magazyn ciepła.
- Odpowiednio duży zład wody w instalacji, gwarantujący minimalny przepływ wymagany przez producenta pompy ciepła. To pozwala pompie pracować w dłuższych cyklach.
- Precyzyjna regulacja i sterowanie systemem, aby uniknąć taktowania pompy, co jest największym zagrożeniem w układach bezbuforowych.
- Zgodność z zaleceniami producenta pompy ciepła – nie wszyscy producenci dopuszczają pracę bez bufora, a jeśli tak, to określają ścisłe warunki.
Zalety i potencjalne ryzyka prostszego układu hydraulicznego
Zalety rezygnacji z bufora to przede wszystkim niższe koszty początkowe instalacji oraz mniejsza przestrzeń zajmowana w kotłowni. Jednakże, potencjalne ryzyka są znaczące: większe ryzyko taktowania pompy, co prowadzi do szybszego zużycia sprężarki i zwiększonego zużycia energii. Ponadto, system bez bufora jest mniej stabilny, ma mniejszą elastyczność w zarządzaniu ciepłem i nie nadaje się do współpracy z grzejnikami. W mojej ocenie, w większości przypadków bufor jest inwestycją, która się opłaca, zapewniając spokój i długowieczność systemu.
Schemat nr 4: Układ hybrydowy – pompa ciepła w duecie z kotłem gazowym
Układ hybrydowy to schemat, który łączy pompę ciepła z dodatkowym źródłem ciepła, najczęściej z istniejącym kotłem gazowym. Jest to doskonałe rozwiązanie w modernizowanych budynkach, gdzie kocioł gazowy już istnieje, lub w celu optymalizacji kosztów w okresach bardzo niskich temperatur. Pompa ciepła pracuje efektywnie przez większość roku, a kocioł gazowy wspomaga ją tylko w najzimniejsze dni, gdy efektywność pompy spada, a zapotrzebowanie na ciepło jest największe. To pozwala czerpać korzyści z obu technologii, minimalizując koszty eksploatacji.
Jak połączyć dwa źródła ciepła w jeden sprawny system?
Techniczne połączenie pompy ciepła z kotłem gazowym w jeden sprawny system wymaga przemyślanego projektu. Często wykorzystuje się do tego bufor pełniący rolę sprzęgła hydraulicznego, do którego podłączone są oba źródła ciepła. Woda z pompy ciepła i z kotła gazowego trafia do bufora, skąd jest rozprowadzana do instalacji grzewczej. Kluczowe jest zastosowanie odpowiednich zaworów przełączających i zaawansowanej automatyki, która będzie decydować o tym, które źródło ciepła ma pracować w danym momencie. To pozwala na płynne przełączanie się między pompą a kotłem, w zależności od warunków.
Automatyka sterująca – kto i kiedy decyduje o pracy urządzeń?
W układzie hybrydowym to zaawansowana automatyka sterująca odgrywa kluczową rolę. Ona decyduje, które źródło ciepła (pompa czy kocioł) ma pracować w danym momencie. Decyzje te są podejmowane na podstawie wielu czynników: aktualnych cen energii (np. prądu i gazu), temperatury zewnętrznej, zapotrzebowania na ciepło w budynku, a nawet prognoz pogody. Celem jest maksymalizacja oszczędności i komfortu. Na przykład, gdy temperatura spada poniżej pewnego progu, a cena gazu jest niższa niż efektywna cena energii elektrycznej dla pompy, automatyka może przełączyć system na pracę z kotłem gazowym. To inteligentne zarządzanie energią.
Na co zwrócić uwagę na schemacie od instalatora? Lista sprawdzająca
Otrzymując schemat instalacji od instalatora, ważne jest, abyś potrafił go zweryfikować. Pamiętaj, że to Twoja inwestycja, a dobrze zaprojektowany system to podstawa. Oto lista kontrolna, która pomoże Ci ocenić projekt:
Czy uwzględniono priorytet grzania ciepłej wody użytkowej (C.W.U.)?
Prawie każdy schemat zakłada priorytet grzania C.W.U. Jest to standard w nowoczesnych instalacjach. Sprawdź, czy na schemacie jasno widać, że w momencie zapotrzebowania na ciepłą wodę, pompa ciepła przerywa ogrzewanie budynku i przełącza całą moc na podgrzewanie zasobnika C.W.U. Upewnij się, że ten mechanizm jest wyraźnie zaznaczony i opisany. To kluczowe dla Twojego komfortu.
Jak rozwiązano kwestię zabezpieczenia przed zamarzaniem w układzie monoblok?
W przypadku pomp typu monoblok, gdzie rury wodne wychodzą na zewnątrz budynku, zabezpieczenie przed zamarzaniem jest absolutnie krytyczne. Zapytaj instalatora i zweryfikuj, w jaki sposób zostało to rozwiązane. Możliwe opcje to: zastosowanie zaworów przeciwzamrożeniowych, które automatycznie upuszczają wodę, gdy temperatura spadnie poniżej zera; napełnienie zewnętrznej części instalacji roztworem glikolu; lub odpowiednie ułożenie rur z bardzo dobrą izolacją. Brak takiego zabezpieczenia może skutkować poważną awarią w zimie.
Czy średnice rur są odpowiednio dobrane do mocy pompy i wymagań przepływu?
Niewłaściwie dobrane średnice rur to częsty błąd, który może prowadzić do zbyt dużych oporów hydraulicznych w instalacji. To z kolei obniża efektywność pompy, zwiększa zużycie energii elektrycznej przez pompy obiegowe i może prowadzić do niedogrzewania. Upewnij się, że schemat zawiera informacje o średnicach rur i czy są one zgodne z zaleceniami producenta pompy ciepła. Dobry instalator powinien być w stanie to uzasadnić.
Czy schemat zawiera wszystkie niezbędne elementy zabezpieczające (filtry, zawory)?
Dokładnie sprawdź, czy na schemacie widoczne są wszystkie kluczowe elementy zabezpieczające, które opisałem wcześniej. Mam na myśli filtry (siatkowe, magnetyczne), zawory bezpieczeństwa, naczynia wzbiorcze i odpowietrzniki. Ich brak lub niewłaściwe umiejscowienie może skutkować uszkodzeniem pompy lub całej instalacji, a także problemami z gwarancją. To są "niewidzialni strażnicy" Twojego systemu, o których nie można zapomnieć.
Od schematu do realizacji: Jak uniknąć najczęstszych błędów wykonawczych?
Nawet najlepiej zaprojektowany schemat może zostać zniweczony przez nieprawidłowe wykonawstwo. Na etapie realizacji instalacji pojawiają się błędy, które mogą znacząco obniżyć efektywność systemu i skrócić jego żywotność. Moje doświadczenie pokazuje, że warto zwrócić uwagę na kilka kluczowych aspektów.
Problem taktowania – dlaczego bufor (lub jego brak) jest tak istotny?
Problem taktowania pompy ciepła to jedno z najpoważniejszych zagrożeń dla jej długowieczności. Taktowanie to nic innego jak zbyt częste włączanie i wyłączanie sprężarki, co prowadzi do jej szybkiego zużycia i zwiększonego zużycia energii elektrycznej. Bufor ciepła jest kluczowy w zapobieganiu temu zjawisku, ponieważ pozwala pompie pracować w dłuższych, bardziej stabilnych cyklach. Jego brak w nieodpowiedniej instalacji (np. z grzejnikami o małej pojemności wodnej) jest jednym z najpoważniejszych błędów wykonawczych. Według danych kanału YouTube "Ogrzewanie i Klimatyzacja", problem taktowania jest jednym z najczęściej występujących błędów w źle zaprojektowanych instalacjach, co potwierdza moją obserwację.
Niewłaściwe umiejscowienie czujników temperatury a praca całej instalacji
Precyzyjne umiejscowienie czujników temperatury (zewnętrznego, w buforze, w zasobniku C.W.U., w pomieszczeniach) ma fundamentalny wpływ na prawidłowe działanie automatyki i efektywność całej instalacji. Błędne umiejscowienie czujnika zewnętrznego (np. w miejscu nasłonecznionym lub w pobliżu źródła ciepła) może skutkować nieprawidłową regulacją, przegrzewaniem lub niedogrzewaniem. Podobnie, źle umieszczony czujnik w buforze lub zasobniku może prowadzić do nieefektywnej pracy pompy. Wskazówki z kanału YouTube "Ogrzewanie i Klimatyzacja" podkreślają, że precyzyjne umiejscowienie czujników jest równie ważne co sam schemat hydrauliczny, ponieważ to one dostarczają danych do sterownika, który decyduje o pracy systemu.
Błędy w podłączeniu elektrycznym – ukryte zagrożenie dla Twojej pompy ciepła
Pompa ciepła, jako urządzenie o dużej mocy, wymaga dedykowanego, osobnego obwodu elektrycznego z odpowiednimi zabezpieczeniami. Błędy w podłączeniu elektrycznym są ukrytym zagrożeniem, które może prowadzić do przeciążeń, uszkodzeń pompy, a w skrajnych przypadkach nawet do zagrożenia pożarowego. Należy bezwzględnie upewnić się, że prace elektryczne są wykonywane wyłącznie przez uprawnionego elektryka, zgodnie z obowiązującymi normami i zaleceniami producenta pompy. To kwestia bezpieczeństwa i niezawodności całego systemu.
Twój schemat to mapa do wydajnego i oszczędnego domu
Podsumowując, dobrze zaprojektowany i wykonany schemat kotłowni z pompą ciepła to nie tylko zbiór rurek i zaworów. To przemyślany system, który stanowi fundament wydajnego, oszczędnego i komfortowego ogrzewania Twojego domu. Dbałość o detale na etapie projektu i realizacji przekłada się na długoterminowe korzyści, których nie da się przecenić.
Jak dobrze zaprojektowany układ wpływa na żywotność pompy ciepła?
Prawidłowo zaprojektowany układ hydrauliczny i elektryczny, który zapewnia stabilną pracę pompy (bez taktowania, z optymalnymi przepływami i temperaturami), znacząco wydłuża jej żywotność. Pompa, pracując w optymalnych warunkach, jest mniej obciążona, co minimalizuje ryzyko awarii i zużycia komponentów, zwłaszcza sprężarki. Inwestycja w dobry projekt i profesjonalne wykonawstwo to zatem inwestycja w trwałość i niezawodność urządzenia na lata.
Przeczytaj również: Pompa ciepła solanka-woda czy powietrze-woda – co wybrać?
Rola schematu w przyszłych pracach serwisowych i modernizacyjnych
Warto pamiętać, że czytelny i aktualny schemat instalacji jest nieocenionym narzędziem dla serwisantów. W przypadku jakichkolwiek problemów, ułatwia on diagnostykę, przyspiesza naprawy i pozwala na szybkie zlokalizowanie usterki. Bez schematu, każda interwencja serwisowa staje się znacznie bardziej skomplikowana, czasochłonna i kosztowna. Ponadto, dobrze udokumentowany schemat ułatwia przyszłe modernizacje systemu, na przykład w przypadku rozbudowy domu czy zmiany preferencji grzewczych. To po prostu dobra praktyka inżynierska, która procentuje na każdym etapie użytkowania.
