Montaż rozdzielacza grzejnikowego - Przewodnik DIY krok po kroku

Witaj w kompleksowym przewodniku, który krok po kroku przeprowadzi Cię przez proces montażu rozdzielacza do instalacji grzejnikowej. Dowiedz się, jak samodzielnie i poprawnie zainstalować ten kluczowy element nowoczesnego ogrzewania, zapewniając sobie komfort cieplny i optymalne działanie systemu.

Dlaczego system z rozdzielaczem to dziś standard w nowoczesnym domu?

Współczesne budownictwo kładzie nacisk na efektywność energetyczną i komfort użytkowania, a systemy grzewcze nie są tu wyjątkiem. Rozdzielacz stał się nieodłącznym elementem nowoczesnych instalacji, ponieważ pozwala na znacznie lepsze zarządzanie ciepłem w całym domu. To rozwiązanie, które zrewolucjonizowało sposób, w jaki myślimy o domowym ogrzewaniu, przenosząc je na wyższy poziom precyzji i wygody.

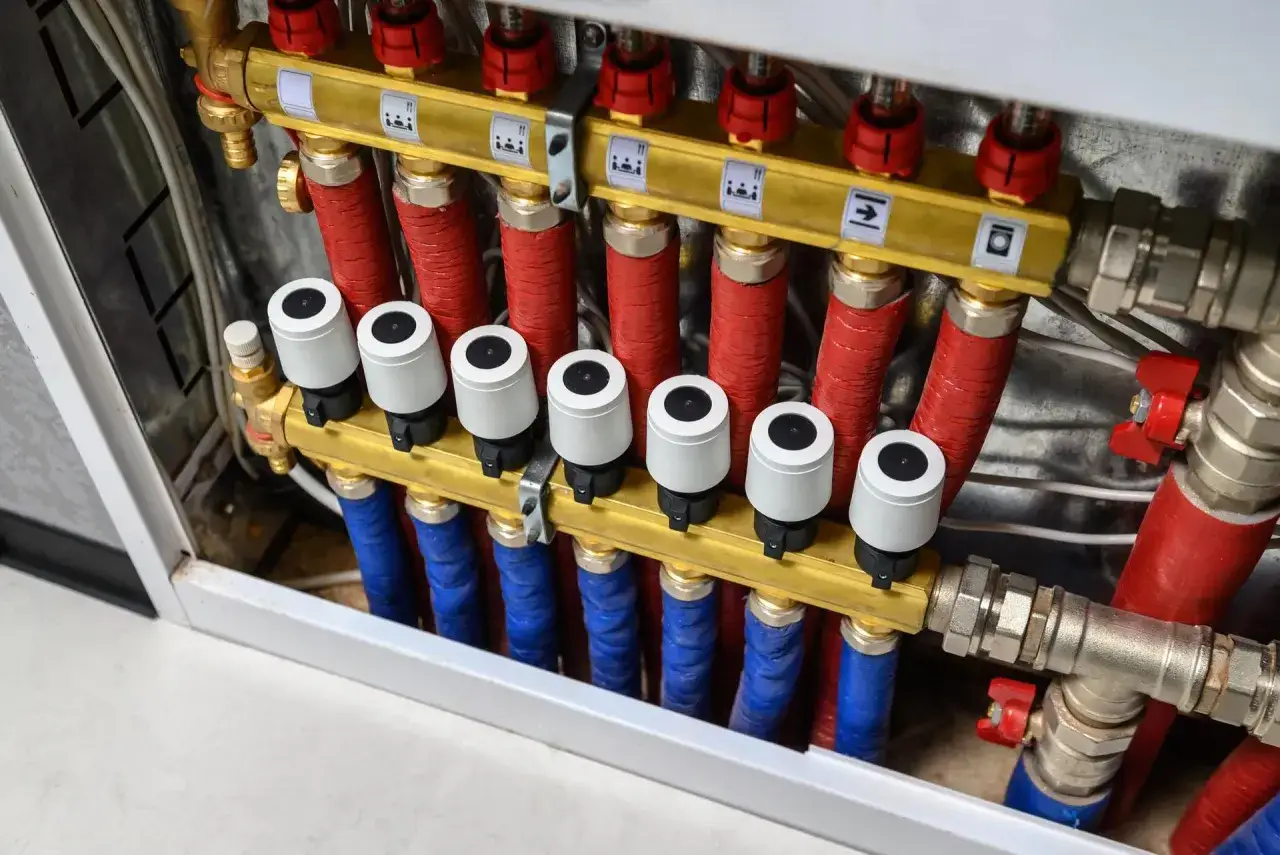

Czym jest rozdzielacz i jak rewolucjonizuje domowe ogrzewanie?

Rozdzielacz do grzejników to kluczowy element nowoczesnej instalacji centralnego ogrzewania. Można go sobie wyobrazić jako serce systemu dystrybucji ciepła, które precyzyjnie kieruje czynnik grzewczy do każdego grzejnika z osobna. Składa się z dwóch głównych belek: zasilającej, która doprowadza gorącą wodę z kotła, oraz powrotnej, która zbiera schłodzoną wodę z powrotem do źródła ciepła.

Jego podstawową funkcją jest równomierne rozprowadzenie czynnika grzewczego do poszczególnych pętli grzejnikowych. Co więcej, umożliwia on niezależną regulację temperatury w każdym pomieszczeniu. Dzięki temu nie tylko zyskujemy większy komfort, ale także elastyczność w zarządzaniu ogrzewaniem, co jest nieosiągalne w tradycyjnych systemach trójnikowych.

Większy komfort i niższe rachunki – realne korzyści z instalacji rozdzielaczowej

Zastosowanie instalacji rozdzielaczowej przynosi szereg wymiernych korzyści, które odczuwamy na co dzień. Przede wszystkim, znacząco zwiększa się komfort cieplny. Możliwość precyzyjnej regulacji temperatury w każdym pomieszczeniu osobno eliminuje problem "zimnych" i "przegrzanych" stref. Mogę mieć cieplej w salonie, a chłodniej w sypialni, co jest idealne dla indywidualnych preferencji domowników.

Co równie ważne, precyzyjna regulacja i optymalne rozprowadzenie ciepła mogą znacząco przyczynić się do obniżenia kosztów ogrzewania. Nie marnujemy energii na ogrzewanie nieużywanych pomieszczeń lub tych, w których preferujemy niższą temperaturę. To bezpośrednio przekłada się na niższe rachunki za energię, co w dzisiejszych czasach jest niezwykle cenną zaletą.

Dodatkowo, instalacje rozdzielaczowe charakteryzują się większą niezawodnością. W porównaniu do tradycyjnych systemów trójnikowych, gdzie pod tynkiem znajduje się wiele połączeń, w systemie z rozdzielaczem liczba tych połączeń jest zminimalizowana. Rury prowadzone są zazwyczaj w jednym kawałku od rozdzielacza do grzejnika, co znacząco redukuje ryzyko wycieków i potencjalnych awarii, które mogłyby wymagać kosztownego kucia ścian czy podłóg.

Planowanie to podstawa: Jak perfekcyjnie przygotować się do montażu?

Zanim przystąpimy do jakichkolwiek prac montażowych, musimy pamiętać, że dokładne planowanie to klucz do sukcesu. W moim doświadczeniu, odpowiednie przygotowanie to gwarancja uniknięcia kosztownych błędów, które mogą pojawić się na późniejszych etapach. Nie chodzi tylko o zakup odpowiednich komponentów, ale także o przemyślenie ich lokalizacji i zaplanowanie każdego kroku instalacji. Bez solidnego planu, nawet najprostszy montaż może okazać się frustrujący i czasochłonny.

Jaki rozdzielacz grzejnikowy wybrać? Kluczowe parametry, na które musisz zwrócić uwagę

Wybór odpowiedniego rozdzielacza to pierwsza i jedna z najważniejszych decyzji. Musimy dopasować go do specyfiki naszej instalacji:

• Liczba obwodów: To podstawowy parametr. Musimy policzyć, ile grzejników będzie w naszej instalacji i do tej liczby dopasować liczbę wyjść na rozdzielaczu. Zawsze warto mieć jeden lub dwa obwody zapasowe na wypadek przyszłej rozbudowy lub podłączenia dodatkowego grzejnika.
• Materiał wykonania: Najczęściej spotykane są rozdzielacze z mosiądzu, miedzi lub stali nierdzewnej. Mosiądz jest popularny ze względu na dobrą odporność na korozję i rozsądną cenę. Miedź oferuje świetną przewodność cieplną, ale jest droższa. Stal nierdzewna to z kolei gwarancja najwyższej trwałości i odporności na korozję, co czyni ją idealnym wyborem do systemów o podwyższonych wymaganiach.
• Wyposażenie dodatkowe: Niektóre rozdzielacze oferują dodatkowe funkcje, które znacząco ułatwiają eksploatację i regulację systemu. Warto rozważyć te z rotametrami (przepływomierzami), które pozwalają na precyzyjną wizualną kontrolę i regulację przepływu w każdym obwodzie. Zawory termostatyczne na belce zasilającej czy automatyczne odpowietrzniki to kolejne elementy, które zwiększają komfort i efektywność.
• Rodzaj przyłączy: Upewnij się, że rozdzielacz ma przyłącza kompatybilne z wybranym typem rur (np. PEX, miedź). Najczęściej stosuje się gwinty Eurokonus, które są standardem dla złączek skręcanych do rur wielowarstwowych.

Idealne miejsce na serce instalacji: Gdzie i na jakiej wysokości zamontować szafkę rozdzielaczową?

Lokalizacja rozdzielacza ma kluczowe znaczenie dla efektywności i wygody użytkowania całej instalacji. Z mojego doświadczenia wynika, że najlepiej jest umieścić go w centralnym punkcie domu. Dlaczego? Ponieważ minimalizuje to długość poszczególnych obiegów grzewczych, co przekłada się na mniejsze straty ciepła i bardziej równomierne rozprowadzenie czynnika grzewczego. Długie, kręte pętle zwiększają opory przepływu i mogą utrudniać regulację.

Jeśli chodzi o rodzaj szafki, mamy dwie główne opcje: szafka podtynkowa lub natynkowa. Szafka podtynkowa jest estetyczniejsza, ponieważ jest ukryta w ścianie, co sprawia, że jest niemal niewidoczna. Jest to idealne rozwiązanie, jeśli zależy nam na wyglądzie wnętrza. Szafka natynkowa jest prostsza w montażu, ale zajmuje więcej miejsca i jest widoczna. Wybór zależy od etapu budowy i preferencji estetycznych.

Zalecana wysokość montażu to około 40-50 cm nad gotową podłogą. Ta wysokość nie jest przypadkowa – zapewnia ona łatwy dostęp do rozdzielacza w celu regulacji, odpowietrzania czy ewentualnych prac serwisowych. Zbyt nisko zamontowany rozdzielacz będzie niewygodny w obsłudze, a zbyt wysoko może utrudnić podłączenie rur.

Niezależnie od wyboru, dostępność jest kluczowa. Szafka powinna być umieszczona w miejscu, do którego mamy swobodny dostęp, bez konieczności przestawiania mebli czy innych przeszkód. Pamiętajmy, że rozdzielacz to element, który wymaga okresowej kontroli i ewentualnej regulacji.

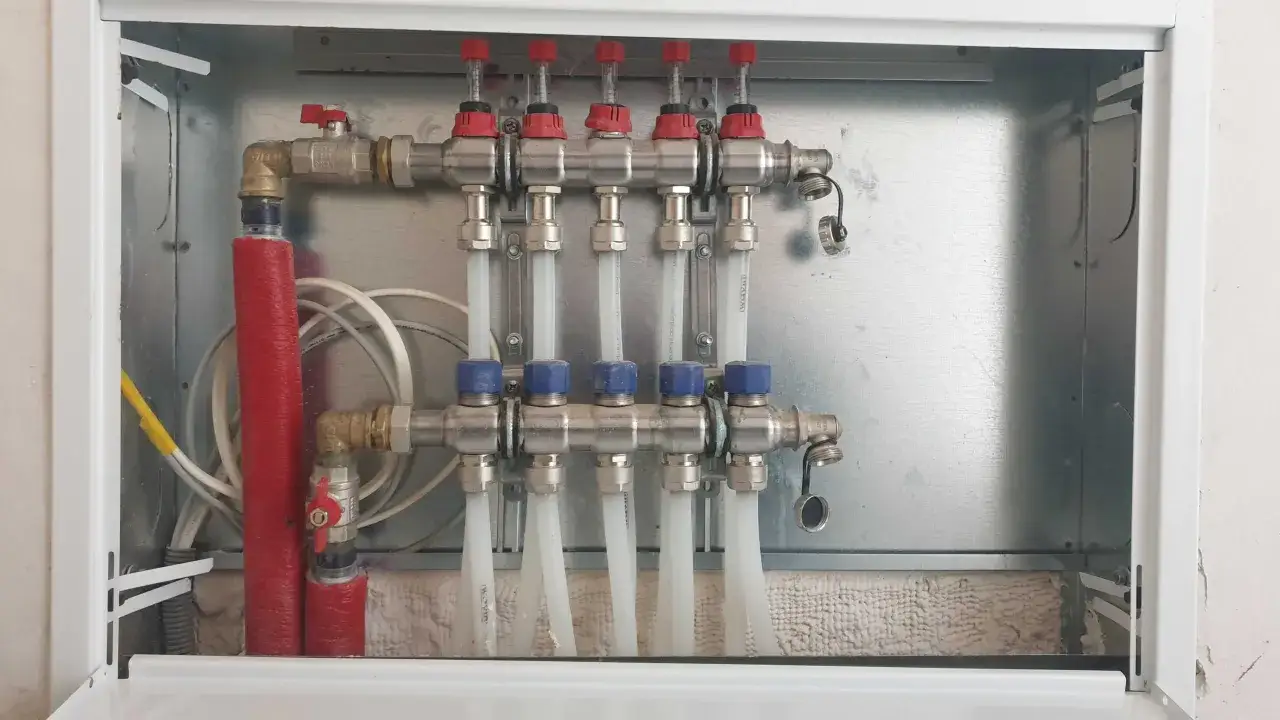

Niezbędnik instalatora: Kompletna lista narzędzi i materiałów, które musisz mieć pod ręką

Przygotowanie wszystkich niezbędnych narzędzi i materiałów przed rozpoczęciem pracy to podstawa. Nic tak nie spowalnia montażu, jak brak odpowiedniego klucza czy złączki. Poniżej przedstawiam listę, która powinna znaleźć się w Twojej skrzynce narzędziowej:

Podłączenie rozdzielacza krok po kroku: Od pustej ściany do gotowej instalacji

Przystępujemy do sedna, czyli do właściwego montażu. Pamiętaj, że każdy krok wymaga precyzji i staranności. Nie spiesz się, a efekt końcowy z pewnością Cię zadowoli i zapewni bezproblemowe działanie instalacji przez długie lata.

Krok 1: Stabilny i wypoziomowany montaż szafki oraz belek rozdzielacza

Pierwszym zadaniem jest stabilne zamocowanie szafki rozdzielaczowej w wybranym miejscu. Jeśli montujesz szafkę podtynkową, musisz najpierw wykuć odpowiednią wnękę w ścianie. Szafkę natynkową po prostu przykręcasz do ściany. Niezależnie od typu, użyj kołków i wkrętów odpowiednich do materiału ściany. Kluczowe jest użycie poziomicy, aby szafka była idealnie wypoziomowana – zarówno w pionie, jak i w poziomie. Krzywo zamontowana szafka nie tylko wygląda nieestetycznie, ale może też utrudniać prawidłowe ułożenie rur i regulację.

Następnie, wewnątrz szafki, zamocuj belki rozdzielacza na specjalnych uchwytach. Upewnij się, że są one również idealnie wypoziomowane i stabilne. Belki muszą być solidnie osadzone, aby wytrzymać ciężar wody i naprężenia wynikające z podłączonych rur. To podstawa, która zapewni bezproblemowe podłączenia w kolejnych etapach.

Krok 2: Podłączenie głównych rur zasilającej i powrotnej do rozdzielacza

Teraz czas na podłączenie głównych rur, które doprowadzają i odprowadzają czynnik grzewczy z kotła. Najpierw rozpoznaj, która belka jest zasilająca, a która powrotna. Zazwyczaj belka zasilająca jest oznaczona kolorem czerwonym lub symbolem "Z" (zasilanie), a powrotna niebieskim lub "P" (powrót). Podłącz rurę zasilającą od kotła do belki zasilającej rozdzielacza, a rurę powrotną do belki powrotnej.

Pamiętaj o prawidłowym uszczelnieniu połączeń gwintowanych. Użyj do tego celu taśmy teflonowej lub specjalnej pasty uszczelniającej. Owiń gwinty taśmą w kierunku zgodnym z kierunkiem dokręcania, zapewniając kilka szczelnych warstw. Następnie dokręć połączenia kluczem. Ważne jest, aby dokręcić je mocno, ale z wyczuciem – nadmierne siłowanie może uszkodzić gwinty lub sam rozdzielacz. Połączenia muszą być szczelne, ale nie "na siłę".

Krok 3: Prowadzenie pętli grzejnikowych – jak poprowadzić i podłączyć rury PEX do grzejników?

To etap, w którym "rozciągamy" instalację po całym domu. Od rozdzielacza prowadzimy osobne rury PEX/Al/PEX do każdego grzejnika. Staraj się minimalizować zagięcia i ostre załamania rur. Każde takie zagięcie zwiększa opory przepływu i może negatywnie wpływać na efektywność grzania. Jeśli konieczne jest zagięcie, wykonaj je łagodnie, używając sprężyny do gięcia rur, aby zapobiec ich zagnieceniu.

W miejscach, gdzie rury przechodzą przez nieogrzewane przestrzenie (np. piwnica, nieizolowana ściana zewnętrzna) lub wylewkę podłogową, zastosuj izolację termiczną. Zminimalizuje to straty ciepła i zwiększy efektywność całego systemu. Rury powinny być prawidłowo mocowane do podłoża lub w bruzdach ściennych za pomocą specjalnych uchwytów lub opasek. Zapobiegnie to ich przemieszczaniu się i uszkodzeniom.

Na końcu, rury podłączamy do zaworów grzejnikowych. Zazwyczaj stosuje się podłączenie dolne boczne lub dolne środkowe, w zależności od typu grzejnika i preferencji estetycznych. Upewnij się, że połączenia są wykonane zgodnie z instrukcją producenta grzejnika i zaworów.

Krok 4: Precyzyjne łączenie rur grzejnikowych z belkami rozdzielacza

Ostatnim krokiem w montażu mechanicznym jest połączenie rur grzejnikowych z belkami rozdzielacza za pomocą złączek skręcanych typu Eurokonus. To bardzo ważny moment, który wymaga precyzji:

• Przygotowanie rur: Najpierw obetnij rurę na odpowiednią długość, pamiętając o zostawieniu niewielkiego zapasu. Następnie użyj kalibratora do rur PEX. Kalibrator nie tylko usuwa ewentualne zadziory, ale także przywraca idealny, okrągły kształt końcówki rury, co jest kluczowe dla prawidłowego osadzenia złączki i szczelności.
• Kolejność montażu złączki: Na przygotowaną końcówkę rury najpierw nasuń nakrętkę, następnie pierścień zaciskowy, a na końcu wkładkę (tuleję usztywniającą). Dopiero tak przygotowaną rurę wsuń do gniazda w rozdzielaczu.
• Dokręcanie: Dokręć nakrętkę kluczem. Pamiętaj, aby dokręcać ją z wyczuciem. Zbyt słabe dokręcenie spowoduje wyciek, a zbyt mocne może uszkodzić rurę lub złączkę. Złączka Eurokonus charakteryzuje się tym, że pierścień zaciskowy deformuje się, tworząc szczelne połączenie. Po dokręceniu, po kilku dniach pracy instalacji, warto jeszcze raz sprawdzić i ewentualnie delikatnie dokręcić wszystkie złączki.

Moment prawdy: Kluczowe czynności po zakończeniu montażu mechanicznego

Zakończenie fizycznego montażu rozdzielacza i rur to dopiero połowa sukcesu. Przed nami kluczowe etapy, które zapewnią bezpieczeństwo i prawidłowe działanie całej instalacji. Nie można ich lekceważyć, ponieważ pominięcie któregoś z nich może prowadzić do poważnych problemów i kosztownych napraw w przyszłości.

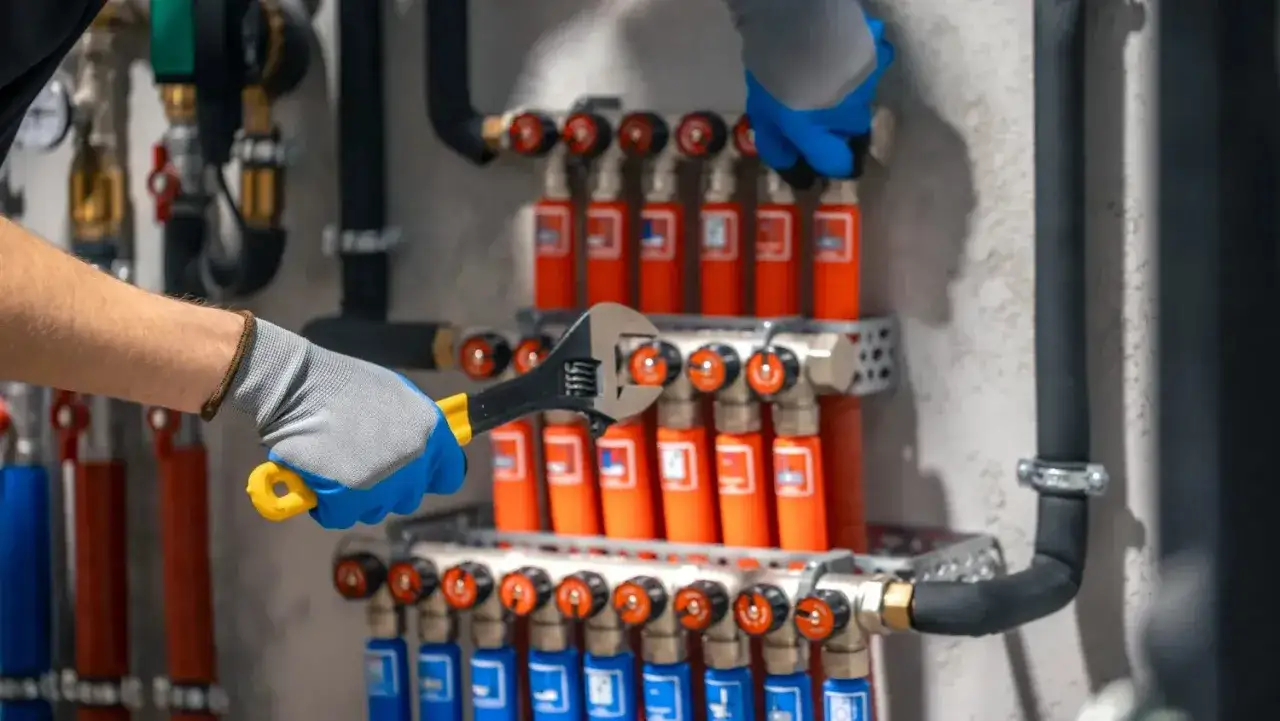

Próba szczelności – dlaczego nigdy nie wolno pomijać tego etapu?

Próba szczelności to absolutny priorytet i etap, którego nigdy, pod żadnym pozorem, nie wolno pomijać. Wyobraź sobie, że po zamurowaniu rur i położeniu tynków okazuje się, że gdzieś jest nieszczelność. To scenariusz, którego każdy instalator chce uniknąć. Próba szczelności pozwala wykryć wszelkie wady połączeń, zanim zostaną one ukryte pod tynkiem lub wylewką.

Istnieją dwie główne metody:

• Próba ciśnieniowa z użyciem sprężonego powietrza: Jest to preferowana metoda, zwłaszcza w przypadku instalacji podtynkowych. Polega na wtłoczeniu do instalacji sprężonego powietrza do ciśnienia znacznie wyższego niż ciśnienie robocze (zazwyczaj 1,5-krotność ciśnienia roboczego, np. 6 barów przy ciśnieniu roboczym 4 barów). Ciśnienie to utrzymuje się przez określony czas (np. 24 godziny), a manometr pozwala na monitorowanie ewentualnych spadków. Spadek ciśnienia świadczy o nieszczelności.
• Próba wodna: Polega na napełnieniu instalacji wodą i utrzymaniu podwyższonego ciśnienia. Jest skuteczna, ale w przypadku wycieku może spowodować zalanie, co jest niepożądane przed wykończeniem wnętrz.

Procedura próby ciśnieniowej jest prosta: zaślepiamy wszystkie otwory, podłączamy pompkę ciśnieniową z manometrem i pompujemy powietrze do wymaganego ciśnienia. Następnie obserwujemy manometr. Konsekwencje pominięcia próby szczelności mogą być katastrofalne: od drobnych wycieków powodujących zawilgocenie ścian, przez zalania niszczące konstrukcję budynku, aż po konieczność kucia świeżo położonych tynków i posadzek, co generuje ogromne koszty i frustrację.

Napełnianie i odpowietrzanie układu: Jak poprawnie pozbyć się powietrza z instalacji?

Po pomyślnie przeprowadzonej próbie szczelności możemy przystąpić do napełniania instalacji wodą. Ten proces również wymaga uwagi:

• Stopniowe napełnianie: Napełniaj instalację wodą powoli, otwierając zawory zasilające i powrotne na rozdzielaczu. Szybkie napełnianie może spowodować uwięzienie dużych ilości powietrza w rurach.
• Odpowietrzanie rozdzielacza: Większość rozdzielaczy wyposażona jest w automatyczne odpowietrzniki, które samoczynnie usuwają powietrze z belek. Upewnij się, że są one otwarte i działają prawidłowo.
• Odpowietrzanie grzejników: Każdy grzejnik posiada własny odpowietrznik. Po napełnieniu instalacji, należy odpowietrzyć każdy grzejnik z osobna, zaczynając od tych najniżej położonych. Otwórz odpowietrznik, poczekaj, aż przestanie wydobywać się powietrze, a zacznie płynąć woda, a następnie go zamknij. Powtarzaj tę czynność, aż z każdego grzejnika będzie leciała tylko woda.
• Kontrola ciśnienia: Podczas napełniania i odpowietrzania, monitoruj ciśnienie w instalacji na manometrze kotła lub rozdzielacza. Upewnij się, że mieści się ono w zakresie zalecanym przez producenta (zazwyczaj 1,5-2 barów). W razie potrzeby uzupełnij wodę.

Nigdy nie lekceważ próby szczelności. To jedyny sposób, aby upewnić się, że Twoja instalacja jest bezpieczna i wolna od wycieków, zanim zakryjesz rury tynkiem czy posadzką.

Pierwsze uruchomienie i optymalizacja systemu grzewczego

Po zakończeniu montażu mechanicznego, próbie szczelności i napełnieniu instalacji, nadszedł czas na pierwsze uruchomienie i kluczową fazę optymalizacji. Prawidłowa regulacja jest niezbędna, aby system działał efektywnie, a każdy grzejnik dostarczał odpowiednią ilość ciepła.

Jak wyregulować przepływy na rozdzielaczu, aby każdy grzejnik grzał z taką samą mocą?

Regulacja przepływów, znana również jako równoważenie hydrauliczne, to proces, który ma na celu zapewnienie, że każdy grzejnik w systemie otrzymuje odpowiednią ilość czynnika grzewczego. Bez tego, grzejniki położone bliżej kotła mogą być przegrzane, podczas gdy te dalsze będą zimne. Celem jest zapewnienie równomiernego grzania wszystkich grzejników, niezależnie od ich odległości od rozdzielacza czy kotła.

Metody regulacji:

• Za pomocą rotametrów: Jeśli Twój rozdzielacz jest wyposażony w rotametry (przepływomierze), regulacja jest stosunkowo prosta. Rotametry to małe wskaźniki, które wizualnie pokazują przepływ wody w każdym obwodzie. Dzięki nim możesz precyzyjnie ustawić przepływ dla każdej pętli grzejnikowej zgodnie z projektem lub empirycznie, obserwując temperaturę grzejników.
• Poprzez dławienie przepływu na zaworach: W rozdzielaczach bez rotametrów regulacja odbywa się poprzez dławienie przepływu na zaworach termostatycznych (jeśli są zainstalowane na rozdzielaczu) lub na specjalnych zaworach odcinających na belce powrotnej.

Proces regulacji:

1. Zacznij od całkowitego otwarcia wszystkich zaworów na rozdzielaczu.
2. Uruchom system grzewczy i poczekaj, aż osiągnie temperaturę roboczą.
3. Zacznij regulację od grzejników najbardziej oddalonych od rozdzielacza lub tych, które grzeją najsłabiej. Stopniowo zmniejszaj przepływ na obwodach grzejników, które grzeją zbyt mocno (zazwyczaj te najbliżej rozdzielacza).
4. Obserwuj temperaturę grzejników i dostosowuj przepływy, aż wszystkie grzejniki będą grzały równomiernie. Może to wymagać kilku cykli regulacji i cierpliwości.

Przeczytaj również: Pompa ciepła solanka-woda czy powietrze-woda – co wybrać?

Najczęstsze błędy montażowe i jak ich uniknąć – ucz się na cudzych pomyłkach

Nawet doświadczeni instalatorzy mogą popełniać błędy, ale dzięki świadomości najczęstszych pułapek, możesz ich uniknąć:

• Zły dobór rozdzielacza: Wybór rozdzielacza ze zbyt małą liczbą obwodów lub o niewystarczającej wydajności to częsty błąd. Jak uniknąć: Zawsze wykonaj dokładne obliczenia liczby grzejników i ich mocy, a w razie wątpliwości skonsultuj się z fachowcem lub projektantem instalacji.
• Pomylenie belki zasilającej z powrotną: Podłączenie rury zasilającej do belki powrotnej i odwrotnie spowoduje, że system nie będzie działał prawidłowo lub w ogóle. Jak uniknąć: Zawsze dokładnie sprawdzaj oznaczenia na rozdzielaczu i rurach przed podłączeniem. Czerwony to zazwyczaj zasilanie, niebieski to powrót.
• Brak wykonania próby szczelności: Jak już wspominałem, to kardynalny błąd. Jak uniknąć: Zawsze wykonuj próbę szczelności, najlepiej ciśnieniową, przed zakryciem instalacji. Nie oszczędzaj na tym etapie czasu ani środków.
• Niedokładne uszczelnienie gwintów: Nieszczelne połączenia gwintowane to prosta droga do wycieków. Jak uniknąć: Stosuj odpowiednią ilość taśmy teflonowej lub pasty uszczelniającej i dokręcaj połączenia z wyczuciem, ale pewnie. Po dokręceniu sprawdź, czy nie ma luzów.
• Brak projektu instalacji: Nawet w przypadku prostych instalacji, brak choćby schematycznego projektu może prowadzić do błędów w prowadzeniu rur czy doborze komponentów. Jak uniknąć: Zawsze planuj instalację, nawet jeśli jest to tylko szkic na kartce. Pomoże to w optymalnym prowadzeniu rur i uniknięciu kolizji.

Zgodnie z danymi z Sunes.pl, dokładne zaplanowanie instalacji i staranne wykonanie każdego etapu montażu to klucz do bezawaryjnego i efektywnego systemu grzewczego.

Zrobić samemu czy wezwać fachowca? Realna ocena własnych sił

Decyzja o samodzielnym montażu rozdzielacza grzejnikowego to zawsze kwestia oceny własnych umiejętności i dostępnych zasobów. Nie ma jednej uniwersalnej odpowiedzi, ale mogę pomóc Ci realnie ocenić sytuację.

Złożoność zadania: Montaż rozdzielacza, choć na pierwszy rzut oka wydaje się prosty, wymaga pewnego doświadczenia i precyzji. Nie jest to projekt dla absolutnie początkujących, którzy nigdy nie mieli do czynienia z hydrauliką. Podłączenie rur, uszczelnienie gwintów czy wykonanie próby szczelności to czynności, które wymagają wiedzy i praktyki. Błędy mogą być kosztowne.

Wymagane narzędzia: Do samodzielnego montażu potrzebujesz nie tylko podstawowych kluczy, ale także specjalistycznych narzędzi, takich jak nożyce i kalibrator do rur PEX, a przede wszystkim manometr i ewentualnie pompka do próby ciśnieniowej. Czy masz do nich dostęp? Czy opłaca Ci się je kupować na jednorazowy użytek?

Ryzyko błędów: Konsekwencje poważnych błędów montażowych, takich jak nieszczelności, mogą być bardzo dotkliwe – od zalania pomieszczeń, przez uszkodzenie konstrukcji budynku, aż po konieczność kosztownego remontu. Brak doświadczenia zwiększa to ryzyko.

Oszczędności vs. spokój ducha: Samodzielny montaż to oczywiście potencjalne oszczędności na kosztach robocizny. Jednak czy te oszczędności są warte potencjalnego stresu, czasu poświęconego na naukę i ryzyka popełnienia błędów? Czasem spokój ducha i gwarancja poprawności wykonania przez profesjonalistę są bezcenne.

Kiedy zdecydowanie wezwać fachowca: Jeśli brakuje Ci doświadczenia w pracach hydraulicznych, instalacja jest skomplikowana (np. wiele obwodów, integracja z innymi systemami), nie masz czasu na samodzielną naukę i wykonanie pracy, lub po prostu cenisz sobie pewność i gwarancję – zatrudnienie profesjonalisty jest najlepszym rozwiązaniem. Fachowiec nie tylko poprawnie zamontuje rozdzielacz, ale także doradzi w kwestii doboru komponentów, wykona niezbędne obliczenia i przeprowadzi wszystkie testy, zapewniając bezawaryjne działanie systemu przez lata.
