Rotametry w ogrzewaniu podłogowym to małe, lecz niezwykle ważne elementy, które mają bezpośredni wpływ na komfort cieplny w Twoim domu, efektywność energetyczną całej instalacji oraz, co za tym idzie, wysokość rachunków za ogrzewanie. Ten artykuł to praktyczny przewodnik, który pomoże Ci zrozumieć, jak działają, jak je odczytywać i samodzielnie regulować, aby Twoje ogrzewanie podłogowe działało optymalnie.
Rotametry w ogrzewaniu podłogowym: klucz do komfortu i oszczędności
- Rotametry to przepływomierze pływakowe w rozdzielaczach ogrzewania podłogowego, służące do pomiaru i regulacji przepływu wody w pętlach.
- Prawidłowy odczyt przepływu odbywa się poprzez sprawdzenie górnej krawędzi pływaka na skali, najczęściej w litrach na minutę (l/min).
- Zalecane przepływy w domach to zazwyczaj 1-2,5 l/min, przy czym dłuższe pętle wymagają większego przepływu.
- Regulacja polega na obracaniu częścią rotametru przy włączonej pompie obiegowej, aby zrównoważyć hydraulicznie system.
- Rotametry pełnią funkcję diagnostyczną: pływak na dnie może wskazywać zapowietrzenie lub zanieczyszczenie, a jego niestabilne drgania – obecność powietrza.
- Idealne wartości przepływów wynikają z projektu, ale można je oszacować doświadczalnie, dążąc do ΔT 5-7 K.
Dlaczego jedne pokoje są zimne, a inne przegrzane? Klucz do rozwiązania leży w rozdzielaczu

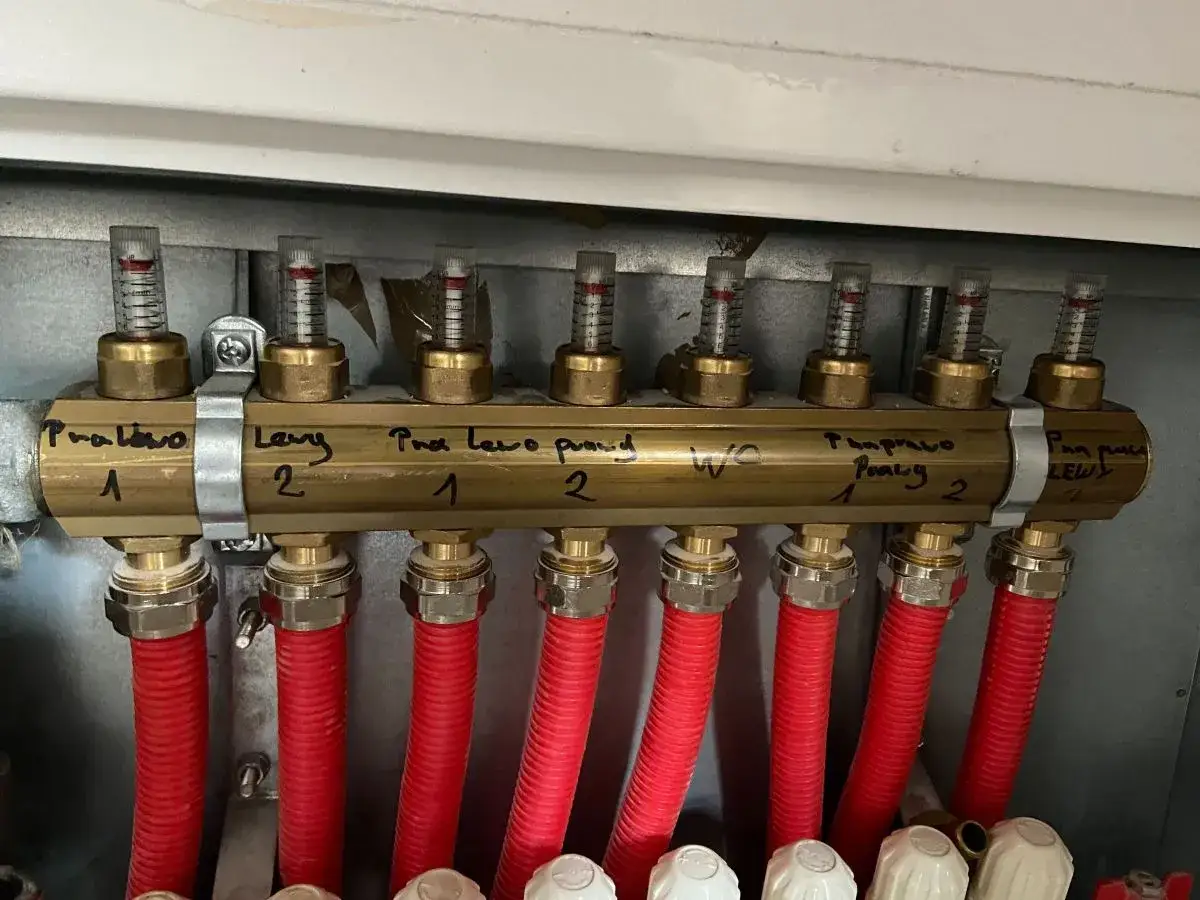

Rotametry, choć często niedoceniane, są sercem każdego rozdzielacza ogrzewania podłogowego w domowych instalacjach. To nic innego jak przezroczyste, zazwyczaj szklane rurki z ruchomym pływakiem w środku, które pełnią funkcję przepływomierzy. Ich głównym zadaniem jest nie tylko mierzenie, ale i umożliwienie regulacji przepływu wody grzewczej do każdej pojedynczej pętli ogrzewania podłogowego, zapewniając, że każdy fragment podłogi otrzymuje odpowiednią ilość ciepła.
Kluczem do efektywnego i ekonomicznego działania ogrzewania podłogowego jest tak zwana równowaga hydrauliczna. Bez niej, woda, zgodnie z prawami fizyki, zawsze wybierze drogę najmniejszego oporu – czyli najkrótsze pętle grzewcze. Skutkuje to tym, że pomieszczenia z krótszymi pętlami będą przegrzane, podczas gdy te z dłuższymi pętlami pozostaną niedogrzane. To nie tylko dyskomfort, ale przede wszystkim marnotrawstwo energii, ponieważ system będzie próbował nadrobić braki ciepła w zimniejszych pomieszczeniach, pracując z większą mocą, niż jest to konieczne. Prawidłowe ustawienie rotametrów eliminuje ten problem, rozdzielając ciepło równomiernie i prowadząc do znaczących oszczędności na rachunkach.
Jak poprawnie odczytać przepływ na rotametrze? Przewodnik krok po kroku
Zrozumienie, co pokazują rotametry, to pierwszy krok do przejęcia kontroli nad swoim ogrzewaniem. Przepływ na rotametrach jest najczęściej podawany w litrach na minutę (l/min). Ta wartość informuje nas, ile litrów wody przepływa przez daną pętlę grzewczą w ciągu jednej minuty. Jest to kluczowy parametr, który decyduje o ilości dostarczanego ciepła do konkretnego obszaru.

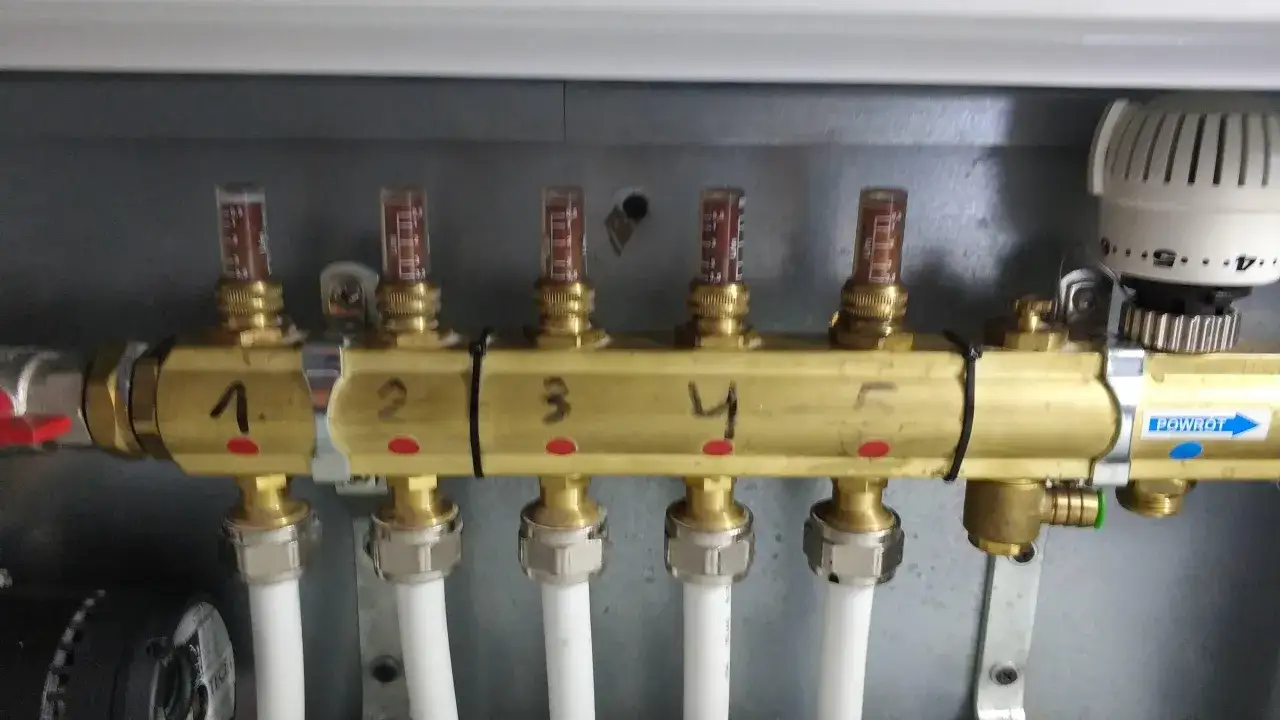

Aby poprawnie odczytać wartość przepływu, należy spojrzeć na przezroczystą rurkę rotametru, w której unosi się pływak. Wartość odczytuje się zawsze z górnej krawędzi pływaka, która wskazuje na skalę naniesioną na rurce. Możesz to sobie wyobrazić podobnie jak odczytywanie temperatury na termometrze – interesuje nas poziom, do którego doszedł słup rtęci, a w tym przypadku – górna krawędź pływaka.
Typowe wartości, które zobaczysz na skali, to zazwyczaj 0.5, 1.0, 1.5, 2.0 l/min i tak dalej. W praktyce domowego ogrzewania podłogowego, zalecane wartości przepływu mieszczą się zazwyczaj w zakresie od 1 do 2,5 l/min, choć często optymalny przedział to 1,5-2 l/min. Konkretna wartość, którą powinieneś ustawić, zależy od wielu czynników, w tym od długości pętli i zapotrzebowania na ciepło danego pomieszczenia, które idealnie powinny być określone w projekcie instalacji.
Jakie przepływy ustawić na pętlach podłogówki? Praktyczne wytyczne
Fundamentalna zasada, którą zawsze należy mieć na uwadze przy regulacji rotametrów, brzmi: „Dłuższa pętla = większy przepływ”. Dlaczego to takie ważne? Dłuższe pętle stawiają większy opór dla przepływającej wody, co naturalnie zmniejsza jej prędkość i ilość. Aby skompensować te straty ciśnienia i zapewnić, że ciepło dotrze do najdalszych zakątków pętli, musimy zwiększyć przepływ wody. Dzięki temu cała powierzchnia podłogi będzie równomiernie ogrzewana, niezależnie od długości danej pętli.
Dla typowego domu jednorodzinnego, bezpieczne i zalecane zakresy przepływów dla pętli ogrzewania podłogowego mieszczą się zazwyczaj w przedziale od 1 do 2,5 l/min. Często optymalne wartości oscylują wokół 1,5-2 l/min. Wartości te są uniwersalnymi wytycznymi, jednak zawsze należy pamiętać, że idealne ustawienia mogą się różnić w zależności od specyfiki budynku i projektu instalacji. Według danych instalacjebudowlane.pl, prawidłowe ustawienie przepływów jest kluczowe dla uniknięcia przegrzewania lub niedogrzewania pomieszczeń.
Jeśli nie posiadasz projektu instalacji, który określałby precyzyjne wartości przepływów dla każdej pętli, możesz zastosować metodę doświadczalną. Polega ona na obserwacji efektów i dążeniu do uzyskania optymalnej różnicy temperatur (ΔT) między zasilaniem a powrotem wody w pętli. Idealnie, różnica ta powinna wynosić około 5-7 K (stopni Kelvina). Oznacza to, że jeśli woda wpływa do pętli z temperaturą 35°C, powinna z niej wracać z temperaturą około 28-30°C. Monitorując tę różnicę i korygując przepływy, możesz samodzielnie znaleźć optymalne ustawienia dla swojej instalacji.
Samodzielna regulacja przepływów na rotametrach – kompletna instrukcja
Zanim przystąpisz do regulacji, upewnij się, że instalacja jest odpowiednio przygotowana. Przede wszystkim sprawdź ciśnienie w układzie – powinno być zgodne z zaleceniami producenta, zazwyczaj w okolicach 1,5 bara. Niezwykle ważne jest również, aby system był w pełni odpowietrzony. Powietrze w instalacji może zakłócać prawidłowy przepływ i uniemożliwić precyzyjną regulację rotametrów.
Regulacja rotametrów musi odbywać się „na gorąco”, czyli przy włączonej pompie obiegowej i pracującym źródle ciepła. Tylko w takich warunkach przepływ wody jest rzeczywisty i stabilny, co pozwala na dokładne ustawienie pływaków. Wyłączona pompa nie zapewni prawidłowego odczytu, a wszelkie ustawienia byłyby jedynie orientacyjne i nieprecyzyjne.
Najbardziej efektywną metodą regulacji jest podejście „od pętli najdłuższej do najkrótszej”. Zacznij od pętli, która ma największą długość i ustaw na niej pożądany przepływ (np. 2,0-2,5 l/min). Następnie przechodź do kolejnych, coraz krótszych pętli, stopniowo zmniejszając przepływ (np. 1,5-2,0 l/min dla średnich pętli i 1,0-1,5 l/min dla najkrótszych). Ta metoda pozwala na zrównoważenie oporów hydraulicznych w całym systemie, zapewniając równomierne rozprowadzenie ciepła.
Technika kręcenia rotametrem jest prosta: obrót w lewo otwiera przepływ, a obrót w prawo go zamyka. Reguluj delikatnie i precyzyjnie, obserwując ruch pływaka. Po każdej zmianie odczekaj chwilę, aby system się ustabilizował i pływak wskazał rzeczywistą wartość. Pamiętaj, że nawet niewielkie korekty mogą mieć znaczący wpływ na komfort cieplny w pomieszczeniu, dlatego cierpliwość jest kluczowa.
Najczęstsze problemy z rotametrami i jak je rozpoznać
Jednym z najczęściej spotykanych problemów jest sytuacja, gdy pływak rotametru leży na dnie, wskazując zerowy przepływ. Może to sygnalizować dwie główne przyczyny: zapowietrzenie pętli lub jej zanieczyszczenie. Jeśli pływak leży na dnie, a pętla pozostaje zimna, najpierw spróbuj ją odpowietrzyć. Jeśli to nie pomoże, prawdopodobnie masz do czynienia z zanieczyszczeniem, które blokuje przepływ – w takim przypadku może być konieczne płukanie pętli.
Innym powszechnym zjawiskiem jest „skaczący” lub drgający wskaźnik pływaka. Jest to niemal pewny objaw obecności powietrza w układzie. Powietrze, przemieszczając się wraz z wodą, powoduje niestabilny ruch pływaka. W takiej sytuacji konieczne jest ponowne, dokładne odpowietrzenie całej instalacji, często kilkukrotnie, aż do momentu, gdy pływak będzie unosił się stabilnie.
Z czasem rotametry mogą stać się brudne i nieczytelne, co utrudnia, a czasem wręcz uniemożliwia prawidłową regulację. Osady, kamień czy zanieczyszczenia z instalacji mogą osadzać się na wewnętrznych ściankach rurki, zasłaniając skalę. W niektórych przypadkach możliwe jest wyczyszczenie rotametrów (np. poprzez demontaż i przepłukanie), ale często, zwłaszcza w starszych instalacjach, jedynym skutecznym rozwiązaniem jest ich wymiana na nowe. Pamiętaj, że czytelność rotametru jest kluczowa dla precyzyjnej i efektywnej regulacji.
"Prawidłowe ustawienie rotametrów to nie tylko kwestia komfortu, ale także znaczących oszczędności na rachunkach za ogrzewanie. Niewłaściwa regulacja może prowadzić do marnowania energii i nierównomiernego rozkładu ciepła w domu."
Przejmij kontrolę nad swoim komfortem: dlaczego warto samodzielnie dbać o ustawienia?
Dbanie o prawidłowe ustawienia rotametrów to inwestycja, która zwraca się wielokrotnie. Przejęcie kontroli nad swoim systemem ogrzewania podłogowego, nawet jeśli początkowo wydaje się to skomplikowane, przynosi szereg korzyści. Zyskujesz przede wszystkim zwiększony komfort cieplny w każdym pomieszczeniu – koniec z zimnymi kątami i przegrzanymi sypialniami. To także gwarancja niższych rachunków za ogrzewanie, ponieważ system będzie pracował efektywniej, zużywając mniej energii. Prawidłowa regulacja przyczynia się również do dłuższej żywotności instalacji, minimalizując obciążenia poszczególnych komponentów. Co więcej, zdobywasz cenną wiedzę techniczną i poczucie niezależności, które pozwolą Ci cieszyć się optymalnym ciepłem w Twoim domu przez wiele lat. Według instalacjebudowlane.pl, świadoma regulacja to podstawa długotrwałej i bezproblemowej eksploatacji ogrzewania podłogowego.
