Prawidłowe podłączenie czopucha do komina - Poradnik krok po kroku

Ten artykuł to kompleksowy, praktyczny przewodnik, który krok po kroku wyjaśni, jak bezpiecznie i zgodnie z obowiązującymi przepisami podłączyć czopuch do komina. Dowiesz się, na co zwrócić uwagę, by uniknąć kosztownych błędów i zapewnić bezpieczeństwo sobie oraz swoim bliskim.

Dlaczego poprawne podłączenie czopucha to fundament bezpieczeństwa Twojego domu?

Czopuch – cichy bohater systemu grzewczego: czym jest i za co odpowiada?

Czopuch, często niedoceniany element instalacji grzewczej, pełni niezwykle ważną funkcję w każdym domu wyposażonym w piec, kocioł czy kominek. Jest to nic innego jak rura przyłączeniowa, która łączy wylot spalin z urządzenia grzewczego z pionowym przewodem kominowym. Jego głównym zadaniem jest bezpieczne i efektywne odprowadzanie gorących spalin, które są produktem spalania paliwa, na zewnątrz budynku.

Prawidłowo wykonany i zamontowany czopuch to gwarancja nie tylko optymalnej wydajności całego systemu grzewczego, ale przede wszystkim fundamentalny element bezpieczeństwa domowników. To właśnie on odpowiada za to, by toksyczne spaliny, w tym śmiertelnie niebezpieczny tlenek węgla (czad), nie przedostały się do pomieszczeń mieszkalnych. Z mojego doświadczenia wynika, że wiele problemów z ogrzewaniem i bezpieczeństwem ma swoje źródło właśnie w zaniedbaniach na etapie montażu czopucha.

Zagrożenia płynące z błędów montażowych: od zatrucia czadem po ryzyko pożaru

Konsekwencje nieprawidłowego montażu czopucha mogą być katastrofalne. Najpoważniejszym zagrożeniem jest zatrucie tlenkiem węgla (czadem), bezbarwnym i bezzapachowym gazem, który blokuje transport tlenu w organizmie, prowadząc do utraty przytomności i śmierci. Nieszczelne połączenia czopucha z kominem lub urządzeniem grzewczym to prosta droga dla czadu do wnętrza domu.

Innym poważnym ryzykiem jest pożar. Zbyt wysoka temperatura spalin, nieszczelności, użycie niewłaściwych, łatwopalnych materiałów lub brak odpowiednich odległości od elementów konstrukcyjnych budynku mogą doprowadzić do zapłonu sadzy w kominie lub rozprzestrzenienia się ognia na konstrukcję domu. Ponadto, błędy montażowe negatywnie wpływają na funkcjonowanie samego urządzenia grzewczego. Mogą objawiać się słabym ciągiem kominowym, co skutkuje nieefektywnym spalaniem, zwiększonym zużyciem paliwa, a nawet cofaniem się dymu do pomieszczenia. W skrajnych przypadkach, zwłaszcza przy kominach ceramicznych, montaż "na sztywno" bez dylatacji może prowadzić do naprężeń i pęknięć przewodu kominowego, co generuje dodatkowe koszty i dalsze zagrożenia.

Zanim zaczniesz: kluczowe zasady i przepisy, które musisz znać

Zanim przystąpimy do fizycznego montażu czopucha, musimy upewnić się, że rozumiemy i przestrzegamy podstawowych zasad technicznych oraz obowiązujących przepisów. To właśnie one stanowią fundament bezpiecznej i efektywnej instalacji.

Liczby, które mają znaczenie: minimalny spadek, średnica i długość czopucha

Poniższa tabela podsumowuje najważniejsze parametry, które należy wziąć pod uwagę przy projektowaniu i montażu czopucha:

Zwróćmy szczególną uwagę na spadek czopucha. Minimalne 5% wzniesienia w kierunku komina jest absolutnie kluczowe, aby skropliny (kondensat) mogły swobodnie spływać do urządzenia grzewczego, a nie zalegać w rurze, powodując korozję i problemy z ciągiem. Długość czopucha również ma znaczenie – im krótszy i prostszy, tym lepszy ciąg kominowy. Zbyt długi lub zbyt kręty czopuch znacząco osłabia zdolność komina do odprowadzania spalin.

Język przepisów: co mówią normy PN-EN 1443 i PN-EN 1856-1 o Twojej instalacji?

W Polsce, jak i w całej Unii Europejskiej, montaż systemów kominowych i przyłączeniowych jest regulowany przez szereg norm. Dwie kluczowe to PN-EN 1443 "Kominy – Wymagania ogólne" oraz PN-EN 1856-1 "Kominy – Wymagania dotyczące kominów metalowych – Część 1: Elementy systemów kominowych". Te normy określają między innymi wymagania dotyczące materiałów, konstrukcji, wytrzymałości na temperaturę, szczelności oraz odporności na korozję. Przestrzeganie tych norm to nie tylko wymóg prawny, ale przede wszystkim gwarancja bezpieczeństwa i prawidłowego funkcjonowania instalacji. Ignorowanie ich może skutkować nie tylko problemami z odbiorem instalacji przez kominiarza, ale co gorsza, poważnymi zagrożeniami dla zdrowia i życia.

Dobór materiałów – stal, ceramika czy żeliwo? Jaki czopuch wybrać do Twojego pieca?

Wybór odpowiedniego materiału na czopuch jest ściśle uzależniony od typu urządzenia grzewczego i rodzaju spalin, które będzie odprowadzać. Najczęściej spotykane materiały to:

• Stal nierdzewna/kwasoodporna: To najpopularniejszy wybór, szczególnie do nowoczesnych kotłów kondensacyjnych i urządzeń na paliwa stałe. Stal kwasoodporna jest odporna na działanie agresywnych skroplin powstających w procesie spalania, a także na wysoką temperaturę. Jest elastyczna i łatwa w montażu.
• Ceramika: Rzadziej stosowana jako samodzielny czopuch, częściej jako element kominów systemowych. Ceramika jest bardzo odporna na wysokie temperatury i korozję, ale jest krucha i wymaga szczególnej ostrożności podczas montażu.
• Żeliwo: Wykorzystywane głównie do kominków i pieców wolnostojących. Żeliwo charakteryzuje się dużą akumulacją ciepła i odpornością na wysokie temperatury, ale jest ciężkie i mniej odporne na korozję w środowisku kwaśnym niż stal kwasoodporna.

Zawsze należy dobrać czopuch, którego materiał jest odporny na temperaturę i skład spalin generowanych przez konkretne urządzenie grzewcze. Niewłaściwy dobór może prowadzić do szybkiej degradacji czopucha i utraty szczelności.

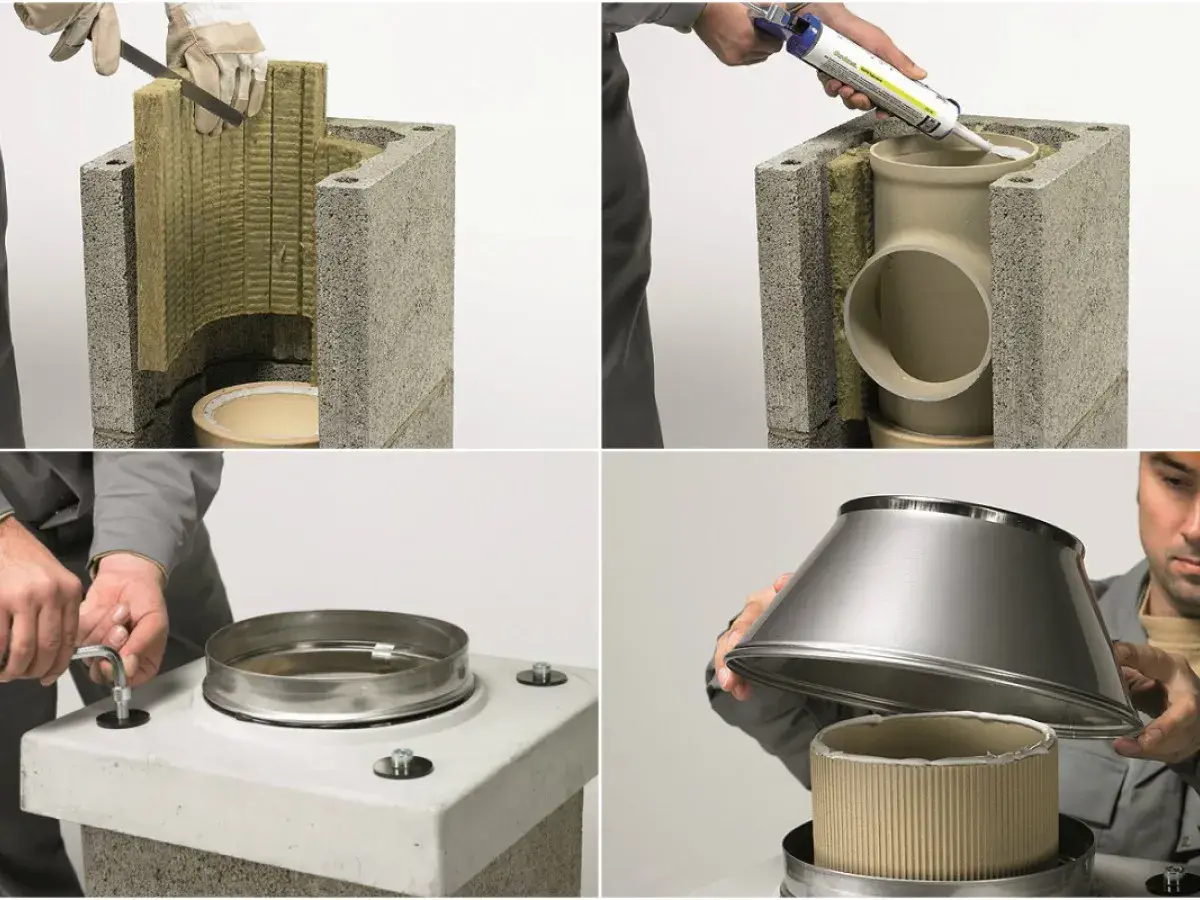

Instrukcja montażu krok po kroku: jak prawidłowo połączyć czopuch z kominem?

Prawidłowy montaż czopucha wymaga precyzji i przestrzegania kilku kluczowych etapów. Poniżej przedstawiam sprawdzoną instrukcję krok po kroku, która pomoże Ci wykonać to zadanie bezpiecznie i efektywnie.

Krok 1: Przygotowanie otworu – precyzja to podstawa

Pierwszym i niezwykle ważnym krokiem jest przygotowanie otworu w kominie, do którego zostanie podłączony czopuch. Otwór ten musi być wykonany z maksymalną precyzją, aby zapewnić stabilne i bezpieczne osadzenie rury. Jego rozmiar powinien być dopasowany do średnicy czopucha, z niewielkim luzem na materiał uszczelniający i dylatację. W przypadku kominów systemowych ceramicznych często stosuje się gotowe trójniki, które ułatwiają to zadanie. Jeśli jednak mamy do czynienia z kominem murowanym, otwór należy wykuć lub wywiercić, pamiętając o zachowaniu jego okrągłego kształtu i gładkich krawędzi, aby nie uszkodzić czopucha podczas wsuwania.

Krok 2: Montaż rury przyłączeniowej – jak głęboko ją wsunąć i pod jakim kątem?

Po przygotowaniu otworu, przystępujemy do osadzania rury czopucha. Rura powinna być wsunięta do przewodu kominowego na odpowiednią głębokość – zazwyczaj nie więcej niż 1/3 średnicy przewodu kominowego. Zbyt głębokie wsunięcie może zakłócać przepływ spalin i osłabiać ciąg kominowy. Kluczowe jest również zachowanie wymaganego spadku. Czopuch musi być zamontowany ze wzniesieniem wynoszącym minimum 5% (5 cm na każdy metr długości) w kierunku komina. Ten spadek jest niezbędny, aby ewentualne skropliny mogły swobodnie spływać do urządzenia grzewczego, zapobiegając korozji i gromadzeniu się wilgoci w czopuchu.

Krok 3: Dylatacja, czyli klucz do uniknięcia pęknięć komina ceramicznego

To jeden z najważniejszych, a jednocześnie najczęściej zaniedbywanych aspektów montażu. Dylatacja to celowe stworzenie przestrzeni, która umożliwia swobodne rozszerzanie się materiałów pod wpływem temperatury. Stalowy czopuch, nagrzewając się do kilkuset stopni Celsjusza, znacznie zwiększa swoją objętość. Ceramika kominowa rozszerza się w znacznie mniejszym stopniu. Jeśli czopuch zostanie zamontowany "na sztywno" – na przykład zabetonowany lub mocno otynkowany – powstające naprężenia mogą doprowadzić do pęknięcia ceramicznego trójnika kominowego. To z kolei prowadzi do nieszczelności, wydostawania się spalin i konieczności kosztownej naprawy. Zawsze należy pamiętać o pozostawieniu szczeliny dylatacyjnej i wypełnieniu jej elastycznym materiałem.

Krok 4: Uszczelnienie połączenia – jakich materiałów użyć, by było szczelnie i bezpiecznie?

Ostatnim etapem jest uszczelnienie połączenia czopucha z kominem. Połączenie to musi być absolutnie szczelne, aby zapobiec wydostawaniu się spalin do pomieszczenia, ale jednocześnie elastyczne, aby umożliwić wspomnianą dylatację. Do tego celu stosuje się specjalistyczne materiały, które omówię szczegółowo w kolejnej sekcji. Ważne jest, aby nie używać zwykłych zapraw murarskich czy tynków, które stwardnieją i uniemożliwią ruchy termiczne. Pamiętajmy, że szczelność to gwarancja bezpieczeństwa przed tlenkiem węgla.

Sekrety idealnego uszczelnienia: jak uniknąć pęknięć i nieszczelności?

Prawidłowe uszczelnienie połączenia czopucha z kominem to sztuka, która wymaga nie tylko wiedzy, ale i zastosowania odpowiednich materiałów. To tutaj najczęściej popełniane są błędy, które mogą mieć poważne konsekwencje.

Dlaczego połączenie "na sztywno" to prosta droga do katastrofy?

Jak już wspomniałem, jednym z najgroźniejszych i niestety najczęstszych błędów jest montaż czopucha "na sztywno". Co to oznacza w praktyce? To zabetonowanie, zamurowanie lub otynkowanie stalowego czopucha w otworze komina ceramicznego bez uwzględnienia jego rozszerzalności cieplnej. Stal, nagrzewając się do wysokich temperatur, zwiększa swoją objętość. Ceramika, choć również się rozszerza, robi to w znacznie mniejszym stopniu. Kiedy te dwa materiały są ze sobą sztywno połączone, stalowy czopuch zaczyna "rozpychać" ceramiczny trójnik kominowy. Powstające naprężenia są ogromne i nieuchronnie prowadzą do pęknięć ceramiki. Pęknięty komin to nie tylko utrata szczelności i ryzyko wydostawania się spalin, ale także osłabienie całej konstrukcji i konieczność kosztownej naprawy, często wymagającej rozbiórki części komina. Zatem, nigdy nie betonuj ani nie tynkuj czopucha bezpośrednio w kominie ceramicznym!

Sznur ceramiczny, wełna, a może masa? Przegląd i zastosowanie materiałów uszczelniających

Aby zapewnić szczelne, a jednocześnie elastyczne połączenie, należy zastosować materiały wysokotemperaturowe, które zachowują swoje właściwości nawet w ekstremalnych warunkach. Oto najczęściej stosowane rozwiązania:

• Sznury i taśmy ceramiczne: Są to elastyczne, plecione materiały wykonane z włókien ceramicznych, które wytrzymują temperatury rzędu 1000-1200°C. Idealnie nadają się do wypełniania szczelin dylatacyjnych wokół czopucha. Wkłada się je w przestrzeń między czopuchem a kominem, zapewniając zarówno szczelność, jak i możliwość swobodnego ruchu rury.
• Wełna mineralna wysokotemperaturowa: Specjalna wełna o podwyższonej odporności na ciepło, często w postaci mat lub płyt, może być używana do izolacji i uszczelniania. Jest elastyczna i niepalna, co czyni ją dobrym materiałem do wypełniania większych przestrzeni wokół czopucha, zapewniając jednocześnie izolację termiczną.
• Masy uszczelniające wysokotemperaturowe (kity, silikony kominkowe): Specjalistyczne masy na bazie krzemianów lub innych związków, które po utwardzeniu tworzą elastyczną, żaroodporną spoinę. Wytrzymują temperatury do 1500°C. Są doskonałe do wykańczania i uszczelniania drobnych szczelin na styku czopucha z kominem lub urządzeniem grzewczym. Ważne jest, aby wybrać produkt przeznaczony do zastosowań kominowych, a nie zwykły silikon budowlany.

Pamiętaj, że celem jest stworzenie połączenia, które będzie szczelne, niepalne i zdolne do kompensowania ruchów termicznych. Tylko takie rozwiązanie zapewni długotrwałe i bezpieczne funkcjonowanie instalacji.

Adaptery systemowe do kominów ceramicznych – kiedy i jak ich używać?

W przypadku nowoczesnych kominów systemowych, zwłaszcza tych z wkładem ceramicznym, producenci często oferują dedykowane adaptery systemowe. Są to specjalnie zaprojektowane elementy, które ułatwiają prawidłowe i bezpieczne podłączenie czopucha. Adaptery te zazwyczaj składają się z metalowej obejmy i elastycznego uszczelnienia wysokotemperaturowego, które montuje się bezpośrednio na trójniku ceramicznym. Ich główną zaletą jest to, że zapewniają fabryczną dylatację i szczelność, eliminując ryzyko błędów montażowych. Użycie adaptera systemowego jest zawsze zalecanym rozwiązaniem, ponieważ gwarantuje zgodność z wytycznymi producenta komina i maksymalne bezpieczeństwo. Montaż jest zazwyczaj intuicyjny i polega na wsunięciu czopucha w adapter i zabezpieczeniu go zgodnie z instrukcją producenta.

Podłączanie do różnych typów kominów – co musisz wiedzieć?

Choć ogólne zasady bezpieczeństwa i dylatacji pozostają niezmienne, specyfika podłączania czopucha może się różnić w zależności od typu komina. Inaczej podejdziemy do komina systemowego, a inaczej do tradycyjnego, murowanego.

Specyfika komina systemowego (ceramicznego): jak nie uszkodzić trójnika?

Komin systemowy z wkładem ceramicznym to popularne i efektywne rozwiązanie, ale wymaga szczególnej ostrożności podczas podłączania czopucha. Ceramiczny trójnik jest elementem delikatnym i podatnym na uszkodzenia mechaniczne. Dlatego podczas przygotowania otworu i wsuwania czopucha należy działać z wyczuciem. Najważniejsze zasady to:

• Używaj dedykowanych adapterów: Jak wspomniałem wcześniej, jeśli producent komina oferuje adapter systemowy, zawsze go zastosuj. Jest on zaprojektowany tak, aby idealnie pasować i zapewnić dylatację.
• Unikaj siłowania: Nigdy nie próbuj wpychać czopucha na siłę. Jeśli nie pasuje, sprawdź średnice i upewnij się, że otwór jest odpowiednio przygotowany.
• Dylatacja to podstawa: Nawet jeśli nie używasz adaptera, przestrzeń między czopuchem a trójnikiem musi być wypełniona elastycznym materiałem wysokotemperaturowym (np. sznurem ceramicznym), a nie zaprawą.
• Kontrola po montażu: Po zakończeniu prac dokładnie sprawdź, czy trójnik ceramiczny nie został uszkodzony.

Pamiętaj, że uszkodzenie trójnika ceramicznego to poważna usterka, która może wymagać demontażu i wymiany elementu, co wiąże się z dużymi kosztami i utrudnieniami.

Wyzwania przy kominie murowanym z cegły: techniki i najlepsze praktyki

Tradycyjne kominy murowane z cegły, choć solidne, również stawiają pewne wyzwania. Często są to starsze konstrukcje, które mogą nie mieć idealnie okrągłych otworów lub być wyłożone nieregularnie. Oto kilka wskazówek:

• Precyzyjne przygotowanie otworu: Otwór w kominie murowanym powinien być starannie wykuty lub wywiercony, aby był jak najbardziej okrągły i gładki. Należy usunąć luźne fragmenty cegieł i zaprawy.
• Stosowanie tulei redukcyjnych/uszczelniających: Jeśli otwór jest nieregularny lub zbyt duży, można zastosować metalową tuleję redukcyjną lub uszczelniającą, która zostanie osadzona w kominie, a w nią dopiero wsunięty czopuch.
• Uszczelnienie zaprawą szamotową lub masą wysokotemperaturową: W przypadku kominów murowanych, po osadzeniu czopucha, szczelinę można wypełnić specjalną zaprawą szamotową (odporną na wysoką temperaturę) lub masą uszczelniającą. Ważne jest, aby zaprawa była elastyczna po wyschnięciu lub aby pozostawić niewielką szczelinę dylatacyjną wypełnioną sznurem ceramicznym, zwłaszcza jeśli czopuch jest stalowy.
• Stabilność: Upewnij się, że czopuch jest stabilnie osadzony w kominie i nie ma tendencji do przesuwania się. W razie potrzeby można zastosować obejmy mocujące do ściany.

Niezależnie od typu komina, kluczowe jest zapewnienie szczelności i stabilności połączenia, a także umożliwienie czopuchowi swobodnego rozszerzania się i kurczenia pod wpływem zmian temperatury.

Najczęstsze błędy przy montażu czopucha i jak ich unikać

Podczas mojej pracy wielokrotnie spotykałem się z instalacjami, gdzie błędy w podłączeniu czopucha prowadziły do poważnych problemów. Oto lista najczęstszych pomyłek, których należy bezwzględnie unikać:

1. Błąd #1: Brak spadku – dlaczego dym cofa się do pomieszczenia?

   Brak minimalnego spadku 5% (5 cm na każdy 1 metr długości) w kierunku komina lub montaż czopucha poziomo to bardzo częsty błąd. Konsekwencją jest utrudnione odprowadzanie spalin, co może prowadzić do cofania się dymu do pomieszczenia, a także do gromadzenia się kondensatu w rurze, co skutkuje jej korozją. Zawsze należy dbać o odpowiednie nachylenie.

2. Błąd #2: Za długi lub zbyt kręty czopuch – jak wpływa to na ciąg kominowy?

   Zbyt długi odcinek poziomy czopucha (powyżej 40% efektywnej wysokości komina) lub zastosowanie zbyt wielu kolan znacząco osłabia ciąg kominowy. Skutkuje to nieefektywnym spalaniem, zwiększonym zużyciem paliwa, a w skrajnych przypadkach – niedostatecznym odprowadzaniem spalin. Czopuch powinien być jak najkrótszy i mieć jak najmniej załamań.

3. Błąd #3: Zamurowanie połączenia na stałe – kosztowny błąd, którego łatwo uniknąć.

   To jeden z najpoważniejszych błędów, o którym już wspominałem. Montaż "na sztywno" bez dylatacji (np. zabetonowanie czopucha w kominie ceramicznym) prowadzi do pęknięć ceramiki kominowej z powodu rozszerzalności cieplnej. Zawsze stosuj elastyczne materiały uszczelniające i zachowaj szczelinę dylatacyjną.

4. Błąd #4: Zła średnica rury – jak wpływa na pracę kotła i bezpieczeństwo?

   Niewłaściwa średnica czopucha, zwłaszcza gdy jest mniejsza niż średnica wylotu spalin z urządzenia grzewczego, zakłóca prawidłową pracę kotła, zmniejsza efektywność spalania i może prowadzić do niebezpiecznych sytuacji, takich jak niedostateczne odprowadzanie spalin. Średnica czopucha musi być zawsze równa lub większa niż wylot z urządzenia.

5. Błąd #5: Brak otworów rewizyjnych – utrudniona konserwacja i bezpieczeństwo.

   Brak otworów rewizyjnych (wyczystek) w czopuchu lub w jego pobliżu to zaniedbanie, które utrudnia regularną konserwację i czyszczenie. Gromadząca się sadza i zanieczyszczenia mogą zmniejszać drożność, osłabiać ciąg, a nawet prowadzić do zapłonu sadzy. Regularne czyszczenie jest kluczowe dla bezpieczeństwa i efektywności, a otwory rewizyjne to umożliwiają.

Finalna kontrola i eksploatacja: o czym pamiętać po zakończeniu prac?

Zakończenie montażu czopucha to nie koniec pracy. Aby mieć pewność, że instalacja jest bezpieczna i będzie służyć latami, należy pamiętać o kilku kluczowych kwestiach.

Test szczelności: jak sprawdzić, czy instalacja jest bezpieczna?

Po zakończeniu montażu, zanim uruchomisz urządzenie grzewcze na stałe, koniecznie przeprowadź test szczelności. Można to zrobić na kilka sposobów. Najprostszym jest obserwacja dymu: po rozpaleniu niewielkiego ognia w urządzeniu grzewczym, obserwuj połączenie czopucha z kominem oraz z urządzeniem. Każde wydobywające się zadymienie wskazuje na nieszczelność. Profesjonalni kominiarze dysponują specjalistycznym sprzętem, takim jak świece dymne lub kamery inspekcyjne, które pozwalają na precyzyjne wykrycie nawet najmniejszych nieszczelności. Nie lekceważ tego etapu – to Twoje bezpieczeństwo.

Rola kominiarza: dlaczego odbiór instalacji przez fachowca jest niezbędny?

Nawet jeśli jesteś pewien swoich umiejętności, odbiór instalacji przez uprawnionego kominiarza jest absolutnie niezbędny. Jest to nie tylko wymóg prawny, ale przede wszystkim kluczowy element zapewnienia bezpieczeństwa. Kominiarz sprawdzi poprawność montażu, zgodność z normami, drożność przewodu kominowego oraz ciąg. Jego protokół odbioru jest dokumentem potwierdzającym bezpieczeństwo instalacji. Co więcej, zgodnie z danymi Kambor.pl, regularne przeglądy kominiarskie są wymogiem prawnym, a ich brak może skutkować problemami z uzyskaniem odszkodowania w razie ewentualnego pożaru. Nie ryzykuj – zawsze zleć odbiór fachowcowi.

Przeczytaj również: Kratki trawnikowe - idealne rozwiązanie na podjazd i parking przy domu

Konserwacja i czyszczenie: jak dbać o czopuch, by służył latami?

Prawidłowo zamontowany czopuch to dopiero początek. Aby służył latami i zapewniał bezpieczeństwo, wymaga regularnej konserwacji i czyszczenia. Nagromadzona sadza i inne zanieczyszczenia mogą zmniejszać średnicę czopucha, osłabiać ciąg, a nawet prowadzić do zapłonu sadzy. Dlatego:

• Regularnie czyść czopuch: Częstotliwość czyszczenia zależy od rodzaju paliwa i intensywności użytkowania, ale zazwyczaj powinno to odbywać się co najmniej raz w sezonie grzewczym, a w przypadku paliw stałych nawet częściej.
• Korzystaj z otworów rewizyjnych: Jeśli czopuch posiada wyczystki, ułatwiają one dostęp do wnętrza rury w celu jej wyczyszczenia.
• Kontroluj stan techniczny: Podczas czyszczenia zwróć uwagę na wszelkie oznaki korozji, pęknięć czy nieszczelności. Wszelkie uszkodzenia należy natychmiast naprawić.

Dbałość o czopuch to inwestycja w bezpieczeństwo i efektywność Twojego systemu grzewczego. Pamiętaj, że nawet najlepsza instalacja wymaga uwagi i troski, aby działać bezawaryjnie przez długie lata.
