Podłącz grzejnik łazienkowy do starej instalacji CO - uniknij błędów

Podłączenie nowoczesnego grzejnika łazienkowego do starej instalacji centralnego ogrzewania to zadanie, które na pierwszy rzut oka może wydawać się proste, ale w rzeczywistości wymaga dogłębnej wiedzy i precyzji. Stare systemy, często wykonane z żeliwa lub stali, mają swoją specyfikę, która znacząco różni się od współczesnych standardów. Niezgodność średnic rur, rozstawu przyłączy, a także ryzyko korozji elektrochemicznej to tylko niektóre z wyzwań, z którymi możemy się zmierzyć. W tym artykule omówię szczegółowo, jak podejść do tego tematu, aby zapewnić efektywne i bezpieczne działanie nowego elementu systemu grzewczego, unikając przy tym typowych błędów.

Zanim zaczniesz: Co musisz wiedzieć o swojej starej instalacji

Zanim przystąpimy do jakichkolwiek prac, kluczowe jest dokładne poznanie charakterystyki naszej starej instalacji centralnego ogrzewania. To pozwoli przewidzieć potencjalne problemy i odpowiednio się do nich przygotować.

Instalacja żeliwna czy stalowa? Jak rozpoznać, z czym masz do czynienia?

W Polsce stare instalacje CO najczęściej wykonane są z żeliwa lub stali. Rozpoznanie, z którym materiałem mamy do czynienia, jest stosunkowo proste:

• Instalacje żeliwne: Charakteryzują się bardzo grubymi ściankami rur i grzejników. Rury są zazwyczaj łączone za pomocą gwintów i uszczelek, a ich powierzchnia jest często nierówna, porowata, z widocznymi śladami odlewania. Grzejniki żeliwne są bardzo ciężkie, masywne i mają charakterystyczne, żeberkowane kształty. Są to zazwyczaj najstarsze instalacje, często pochodzące z lat 60. czy 70. ubiegłego wieku.
• Instalacje stalowe: Rury stalowe są lżejsze i mają cieńsze ścianki niż żeliwne. Mogą być łączone za pomocą gwintów lub spawane. Grzejniki stalowe, choć starsze, są już lżejsze i mają bardziej gładką powierzchnię niż żeliwne. Instalacje te są nieco nowsze, ale nadal zaliczają się do "starych" w kontekście nowoczesnych materiałów.

Wizualna ocena oraz dotyk (grubość ścianki, waga) powinny pomóc w identyfikacji. Zrozumienie materiału jest ważne ze względu na jego właściwości mechaniczne i odporność na korozję.

System otwarty kontra zamknięty – dlaczego to kluczowe dla żywotności nowego grzejnika?

Rodzaj systemu centralnego ogrzewania ma fundamentalne znaczenie dla trwałości nowego grzejnika. Wyróżniamy dwa główne typy:

• System otwarty: Charakteryzuje się obecnością otwartego naczynia wzbiorczego, które ma bezpośredni kontakt z atmosferą. Oznacza to stały dopływ tlenu do wody w instalacji. Tlen jest głównym czynnikiem przyspieszającym procesy korozyjne, zwłaszcza w instalacjach stalowych i żeliwnych. Nowoczesne grzejniki, często wykonane z cieńszych blach stalowych lub aluminium, są bardziej podatne na korozję w takich warunkach, co może znacznie skrócić ich żywotność. Ciśnienie w takim systemie jest niższe.
• System zamknięty: Posiada naczynie przeponowe, które izoluje wodę grzewczą od atmosfery. Brak dostępu tlenu znacząco redukuje ryzyko korozji wewnętrznej. Nowoczesne grzejniki znacznie lepiej sprawdzają się w takich warunkach. System zamknięty pracuje pod wyższym ciśnieniem, co również należy wziąć pod uwagę przy doborze elementów.

Zawsze warto ustalić, jaki typ systemu mamy w budynku, gdyż ma to bezpośredni wpływ na wybór materiałów i konieczność zastosowania dodatkowych zabezpieczeń.

Problem korozji: Jak uniknąć awarii przy łączeniu stali z miedzią lub aluminium?

Jednym z największych wyzwań przy łączeniu nowoczesnego grzejnika (często miedzianego lub aluminiowego) ze starą instalacją stalową lub żeliwną jest ryzyko korozji elektrochemicznej. Zjawisko to, zwane również korozją galwaniczną, występuje, gdy dwa różne metale o różnym potencjale elektrochemicznym (np. miedź i stal) stykają się ze sobą w obecności elektrolitu, którym jest woda w instalacji CO. Metal o niższym potencjale (np. stal) staje się anodą i ulega przyspieszonej korozji, podczas gdy metal o wyższym potencjale (miedź) pełni rolę katody i jest chroniony. Konsekwencją jest szybkie niszczenie stalowych elementów instalacji, co może prowadzić do przecieków i awarii.

Aby zapobiec korozji elektrochemicznej, należy zastosować odpowiednie rozwiązania:

• Złączki mosiężne: Mosiądz, będący stopem miedzi i cynku, ma potencjał elektrochemiczny pośredni między stalą a miedzią. Zastosowanie mosiężnych złączek jako bufora między stalą a miedzią może zmniejszyć różnicę potencjałów i spowolnić proces korozji.
• Przekładki dielektryczne: Są to specjalne elementy wykonane z materiałów izolujących elektrycznie, które fizycznie oddzielają od siebie różne metale, przerywając obwód elektrochemiczny.

Dodatkowo, w kierunku przepływu wody, zawsze zaleca się, aby elementy stalowe znajdowały się przed miedzianymi. Oznacza to, że woda najpierw powinna przepływać przez stalowe rury, a dopiero potem przez miedziane elementy grzejnika. Według danych Polskiego Stowarzyszenia Korozyjnego, prawidłowa izolacja galwaniczna jest kluczowa dla długowieczności instalacji mieszanych.

Rozstaw rur a nowy grzejnik – jak zmierzyć i ocenić skalę problemu?

Stare instalacje często mają inne średnice rur i rozstawy przyłączy niż nowoczesne grzejniki. Typowe średnice starych rur to 3/4 cala (DN20), podczas gdy nowoczesne grzejniki mają zazwyczaj przyłącza 1/2 cala (DN15) i często standardowy rozstaw dolny 50 mm. Aby ocenić skalę problemu, należy dokładnie zmierzyć:

• Rozstaw osi rur: Zmierz odległość między środkami rur zasilającej i powrotnej.
• Średnice rur: Zmierz średnicę zewnętrzną rur, a najlepiej sprawdź oznaczenia na istniejących złączkach, jeśli są czytelne.

Jeśli rozstaw i średnice znacznie odbiegają od standardów nowego grzejnika, będziemy musieli zastosować odpowiednie redukcje i złączki mimośrodowe, o których opowiem w kolejnej sekcji. Ocena tych parametrów na wczesnym etapie pozwoli uniknąć nieprzyjemnych niespodzianek podczas montażu.

Planowanie to podstawa: Niezbędne formalności i zakupy

Dobrze zaplanowany montaż to klucz do sukcesu. Obejmuje on zarówno aspekty administracyjne, jak i skrupulatne przygotowanie listy niezbędnych materiałów.

Wymiana grzejnika w bloku – kiedy potrzebujesz zgody spółdzielni i jak ją uzyskać?

W budynkach wielorodzinnych, zwłaszcza tych zarządzanych przez spółdzielnię mieszkaniową lub wspólnotę, wymiana grzejnika nie jest tylko naszą prywatną sprawą. Grzejnik jest częścią wspólnej instalacji centralnego ogrzewania, która jest elementem nieruchomości wspólnej. W związku z tym, każda modyfikacja wymaga pisemnej zgody spółdzielni mieszkaniowej lub zarządcy. Brak takiej zgody może skutkować koniecznością demontażu nowego grzejnika, a nawet obciążeniem kosztami ewentualnych awarii systemu.

Aby uzyskać zgodę, należy zazwyczaj złożyć wniosek, w którym określamy typ, moc i rozmiar nowego grzejnika. Często zarządca określa dopuszczalną moc nowego grzejnika, która nie powinna znacząco odbiegać od mocy grzejnika oryginalnego, aby nie zaburzyć bilansu cieplnego całej instalacji. Warto zapytać w administracji o wzór wniosku i listę wymaganych dokumentów. Zawsze zachowaj kopię złożonego wniosku i otrzymanej zgody.

Dobór mocy grzejnika do starej instalacji – dlaczego nie zawsze „więcej” znaczy „lepiej”?

Wybór grzejnika o znacznie większej mocy niż oryginalny, zwłaszcza w starych instalacjach, nie zawsze jest dobrym pomysłem. Po pierwsze, może to być niezgodne z warunkami uzyskania zgody od zarządcy. Po drugie, instalacja centralnego ogrzewania w całym budynku jest zbilansowana pod kątem mocy grzewczych poszczególnych grzejników. Zbyt duża moc w jednym punkcie może spowodować niedogrzewanie innych mieszkań lub nadmierne zużycie energii. Zbyt mała moc z kolei nie zapewni komfortu cieplnego. Przyjmuje się, że do ogrzewania pomieszczeń o standardowej wysokości (ok. 2,5 m) i dobrej izolacji, potrzeba około 70-80 W na metr kwadratowy powierzchni. Do łazienek często wybiera się grzejniki o nieco większej mocy, aby zapewnić komfortową temperaturę i możliwość suszenia ręczników.

Twoja lista zakupów: Jakie złączki, redukcje i zawory będą potrzebne?

Przed przystąpieniem do montażu, upewnij się, że masz wszystkie niezbędne materiały i narzędzia. Oto kompleksowa lista:

• Grzejnik łazienkowy: Wybrany model o odpowiedniej mocy i wymiarach.
• Złączki redukcyjne: Najczęściej z 3/4 cala na 1/2 cala, najlepiej mosiężne, aby zminimalizować ryzyko korozji elektrochemicznej.
• Zawory grzejnikowe:
  • Zawór termostatyczny (na zasilaniu): Umożliwia regulację temperatury w pomieszczeniu.
  • Zawór odcinający (na powrocie): Pozwala na demontaż grzejnika bez opróżniania całej instalacji.
• Odpowietrznik: Ręczny lub automatyczny, do usunięcia powietrza z grzejnika.
• Wsporniki grzejnikowe: Dopasowane do typu grzejnika i rodzaju ściany (cegła, beton, płyta gipsowo-kartonowa).
• Materiały uszczelniające:
  • Pakuły lniane i pasta uszczelniająca (do gwintów metalowych).
  • Taśma teflonowa (alternatywnie, do gwintów).
• Narzędzia: Klucze nastawne, klucze płaskie, klucz do odpowietrznika, miarka, poziomica, wiertarka udarowa, wiertła do betonu, szczotka druciana do czyszczenia gwintów.
• Inhibitor korozji: Do dodania do instalacji po montażu.
• Wiaderko, szmatki: Na wypadek wycieku wody.

Złączki mimośrodowe i adaptery – sprytne rozwiązania, by uniknąć kucia ścian

Różnice w rozstawie przyłączy między starą instalacją a nowym grzejnikiem to częsty problem. Na szczęście istnieją rozwiązania, które pozwalają go obejść bez konieczności kosztownego i czasochłonnego kucia ścian. Mówię tu o złączkach mimośrodowych oraz adapterach.

• Złączki mimośrodowe (tzw. "eski"): Są to specjalnie wyprofilowane złączki, które pozwalają na skorygowanie niewielkich różnic w rozstawie rur (zazwyczaj do kilku centymetrów) oraz na wyrównanie osi rur. Montuje się je bezpośrednio na istniejących przyłączach. Dzięki nim można dopasować grzejnik do starego rozstawu bez ingerencji w ścianę.
• Adaptery: W przypadku większych różnic w rozstawie lub konieczności zmiany typu podłączenia (np. z bocznego na dolne), można zastosować specjalne adaptery lub zestawy przyłączeniowe, które przekierowują przepływ wody i dopasowują rozstaw.

Wybór odpowiednich złączek mimośrodowych lub adapterów jest kluczowy i powinien być dokonany po dokładnym zmierzeniu istniejącego rozstawu. Pamiętaj, aby wybierać elementy wykonane z mosiądzu, aby zminimalizować ryzyko korozji elektrochemicznej.

Montaż krok po kroku: Przewodnik bezpiecznego podłączenia grzejnika

Przystępujemy do najważniejszej części – samego montażu. Pamiętaj, że precyzja i bezpieczeństwo są najważniejsze.

1. Krok 1: Jak bezpiecznie spuścić wodę z instalacji (lub tylko z jednego grzejnika)?

   Przed demontażem starego grzejnika musimy opróżnić instalację z wody. W idealnej sytuacji, jeśli mamy zawory odcinające na zasilaniu i powrocie starego grzejnika, możemy spróbować spuścić wodę tylko z niego. W starych instalacjach często jest to jednak niemożliwe lub zawory są zapieczone. W takim przypadku konieczne będzie spuszczenie wody z całego pionu lub nawet z całej instalacji centralnego ogrzewania. Zawsze należy skonsultować to z administracją budynku i poprosić o pomoc w spuszczeniu wody. Pamiętaj, że prace najlepiej wykonywać poza sezonem grzewczym, aby uniknąć zakłóceń w dostawie ciepła dla innych mieszkańców.

2. Krok 2: Demontaż starego, ciężkiego kaloryfera – na co uważać?

   Stare grzejniki, zwłaszcza żeliwne, są bardzo ciężkie. Przed demontażem przygotuj wiaderko i szmatki, ponieważ z grzejnika zawsze wyleje się trochę wody. Ostrożnie odkręć śruby mocujące grzejnik do instalacji. Stare gwinty mogą być zapieczone, więc użyj odpowiednich narzędzi i siły, ale z umiarem, aby nie uszkodzić rur. Zapewnij sobie pomoc drugiej osoby do zdjęcia ciężkiego grzejnika ze ściany.

3. Krok 3: Płukanie instalacji – kluczowy etap, którego nie można pominąć

   To jest absolutnie kluczowy etap, którego nie wolno lekceważyć. Przez lata w starych instalacjach gromadzą się osady, szlam, kamień kotłowy i produkty korozji. Jeśli podłączymy nowy, często o węższych przekrojach, grzejnik bez płukania, ryzykujemy jego szybkie zapchanie, a także uszkodzenie nowych zaworów. Po demontażu starego grzejnika, podłącz do rury zasilającej tymczasowo wąż ogrodowy i przepłucz fragment instalacji, aż z rury powrotnej zacznie wypływać czysta woda. Możesz również użyć specjalnych preparatów do płukania instalacji, ale zawsze zgodnie z instrukcją producenta.

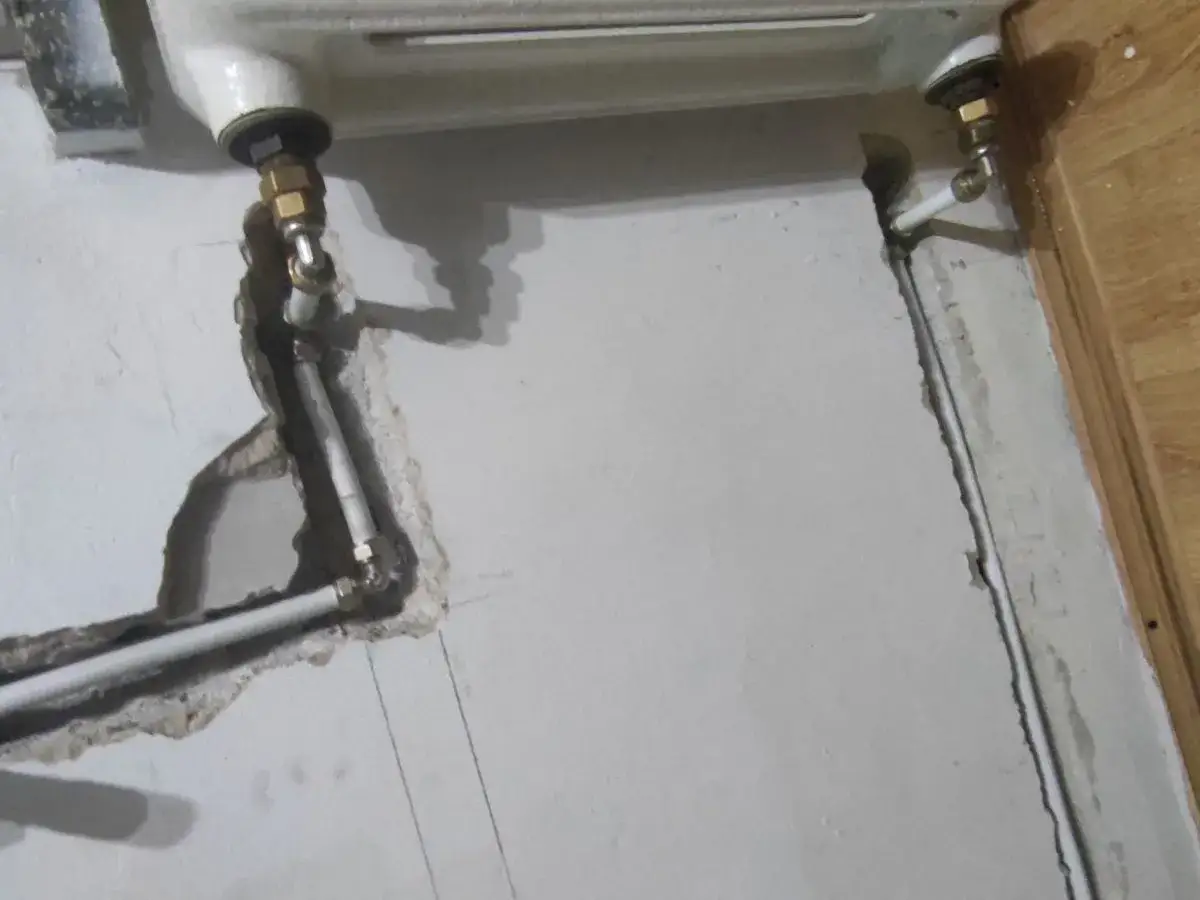

4. Krok 4: Przygotowanie przyłączy – montaż zaworów, redukcji i uszczelnianie gwintów

   Teraz czas na przygotowanie przyłączy pod nowy grzejnik. Na istniejących rurach, po ich dokładnym oczyszczeniu szczotką drucianą, montujemy złączki redukcyjne (np. z 3/4 na 1/2 cala), a następnie zawory. Na zasilaniu montujemy zawór termostatyczny, a na powrocie zawór odcinający. Wszystkie połączenia gwintowane należy starannie uszczelnić. Ja osobiście preferuję pakuły lniane z pastą uszczelniającą – nawija się je na gwint zgodnie z kierunkiem dokręcania, tak aby po skręceniu pakuły nie rozwijały się. Alternatywnie można użyć taśmy teflonowej, pamiętając o odpowiedniej liczbie zwojów. Dokładne uszczelnienie to podstawa, aby uniknąć przyszłych wycieków.

5. Krok 5: Stabilne zamocowanie nowego grzejnika na ścianie łazienki

   Zamocuj wsporniki grzejnikowe do ściany, używając odpowiednich kołków rozporowych (w zależności od materiału ściany). Pamiętaj o użyciu poziomicy, aby grzejnik wisiał idealnie prosto. Upewnij się, że wsporniki są solidnie zamocowane i są w stanie utrzymać ciężar grzejnika wypełnionego wodą. Nowoczesne grzejniki łazienkowe, zwłaszcza drabinkowe, są lżejsze, ale stabilność montażu jest zawsze priorytetem.

6. Krok 6: Ostateczne podłączenie – jak prawidłowo skręcić wszystkie elementy?

   Umieść nowy grzejnik na wspornikach. Następnie podłącz go do przygotowanych zaworów. Jeśli używasz złączek mimośrodowych, teraz jest czas na ich precyzyjne dopasowanie. Ostrożnie skręć wszystkie połączenia, pamiętając o odpowiednim dokręceniu, ale bez nadmiernej siły, która mogłaby uszkodzić gwinty lub uszczelki. Po skręceniu wszystkich elementów, dokładnie sprawdź wszystkie połączenia wizualnie, upewniając się, że wszystko jest na swoim miejscu i wygląda solidnie.

Finał prac: Uruchomienie, odpowietrzanie i długofalowa dbałość

Po zakończeniu montażu, pozostaje nam uruchomienie systemu i zadbanie o jego długofalową sprawność.

Jak prawidłowo napełnić układ i skutecznie odpowietrzyć nowy grzejnik?

Po zamontowaniu grzejnika i upewnieniu się, że wszystkie połączenia są szczelne, możemy napełnić instalację wodą. Otwieraj zawory powoli, aby woda stopniowo wypełniała grzejnik i resztę układu. Gdy woda zacznie przepływać, otwórz odpowietrznik na nowym grzejniku. Powietrze będzie uchodzić z sykiem, a gdy zacznie wypływać jednolity strumień wody, zamknij odpowietrznik. Może być konieczne kilkukrotne odpowietrzanie grzejnika w ciągu pierwszych godzin, a nawet dni, pracy systemu, ponieważ powietrze może gromadzić się stopniowo. Sprawdź również ciśnienie w instalacji – powinno być zgodne z zaleceniami zarządcy lub producenta kotła.

Test szczelności – co robić, gdy zauważysz nawet najmniejszy wyciek?

Po napełnieniu instalacji i odpowietrzeniu, przeprowadź dokładny test szczelności. Obejrzyj każde połączenie, szukając nawet najmniejszych kropli wody. Możesz użyć papieru toaletowego lub chusteczki, aby sprawdzić, czy nie ma wilgoci. Jeśli zauważysz wyciek, spróbuj delikatnie dokręcić połączenie. Jeśli to nie pomoże, konieczne może być ponowne opróżnienie grzejnika (lub pionu), rozkręcenie połączenia i ponowne, staranniejsze uszczelnienie. Nie ignoruj nawet najmniejszych przecieków – mogą one prowadzić do poważniejszych awarii i uszkodzeń.

Inhibitory korozji – Twój sprzymierzeniec w ochronie starej instalacji

Jak już wspomniałem, stare instalacje są podatne na korozję, zwłaszcza po połączeniu z nowymi elementami. Aby chronić cały system przed degradacją i wydłużyć jego żywotność, zalecam zastosowanie inhibitorów korozji. Są to specjalne preparaty chemiczne, które dodaje się do wody grzewczej. Działają one poprzez tworzenie ochronnej warstwy na wewnętrznych powierzchniach rur i grzejników, zapobiegając procesom rdzewienia. Inhibitory są szczególnie ważne w systemach otwartych oraz tam, gdzie połączono różne metale. Według danych Stowarzyszenia Producentów Chemii Budowlanej, regularne stosowanie inhibitorów może znacząco zmniejszyć ryzyko awarii i wydłużyć żywotność instalacji CO.

Przeczytaj również: Kratki trawnikowe - idealne rozwiązanie na podjazd i parking przy domu

Kiedy DIY to za mało? Sygnały, że czas wezwać profesjonalnego hydraulika

Chociaż wiele prac można wykonać samodzielnie, istnieją sytuacje, w których samodzielne działania mogą być niewystarczające lub wręcz ryzykowne. Oto sygnały, które powinny skłonić Cię do wezwania profesjonalnego hydraulika:

• Brak możliwości spuszczenia wody: Jeśli nie możesz opróżnić instalacji lub zawory są zapieczone.
• Poważne wycieki: Po montażu, mimo prób uszczelnienia, nadal występują duże wycieki.
• Problemy z ciśnieniem w instalacji: Ciśnienie w systemie jest niestabilne lub nie można go prawidłowo ustawić.
• Skomplikowane modyfikacje systemu: Jeśli konieczne są poważne zmiany w układzie rur, takie jak ich przekładanie lub spawanie.
• Brak pewności co do swoich umiejętności: Jeśli czujesz się niepewnie na którymkolwiek etapie pracy, lepiej powierzyć ją specjaliście.
• Uszkodzenie istniejącej instalacji: Jeśli podczas demontażu lub montażu uszkodzisz rury lub inne elementy instalacji.

Pamiętaj, że bezpieczeństwo i prawidłowe funkcjonowanie całej instalacji są najważniejsze. Czasami inwestycja w profesjonalną pomoc jest najlepszym rozwiązaniem, aby uniknąć kosztownych błędów w przyszłości.
