Prawidłowe umiejscowienie separatora powietrza w domowej instalacji grzewczej lub chłodniczej to często niedoceniany, ale absolutnie kluczowy element, który decyduje o jej efektywności, trwałości i bezawaryjności. Zrozumienie, gdzie i dlaczego należy zamontować to urządzenie, pozwoli Ci uniknąć kosztownych napraw, zwiększyć komfort cieplny w domu i znacząco obniżyć rachunki za energię. Ten poradnik dostarczy Ci praktycznych wskazówek montażowych i wyjaśni podstawy działania, abyś mógł podjąć świadome decyzje.
Kluczowe zasady montażu separatora powietrza dla bezawaryjnej instalacji
- Separator powietrza montuj zawsze w miejscu, gdzie woda osiąga najwyższą temperaturę.
- W instalacjach grzewczych optymalnym miejscem jest przewód zasilający, bezpośrednio za źródłem ciepła i przed pompą obiegową.
- W instalacjach chłodniczych separator należy umieścić na przewodzie powrotnym, ponieważ tam czynnik ma najwyższą temperaturę.
- Nigdy nie montuj separatora na powrocie w instalacji grzewczej, gdyż drastycznie obniża to jego skuteczność.
- Zawsze upewnij się, że separator jest zamontowany zgodnie z kierunkiem przepływu i w zalecanej pozycji (zazwyczaj pionowej).
- W układach ze sprzęgłem hydraulicznym separator umieść między źródłem ciepła a samym sprzęgłem.
Dlaczego umiejscowienie separatora powietrza to decyzja kluczowa dla Twojego domu?
Prawidłowe umiejscowienie separatora powietrza to znacznie więcej niż tylko techniczny detal; to fundamentalna decyzja, która ma bezpośredni wpływ na komfort życia w Twoim domu, efektywność energetyczną i długowieczność całej instalacji grzewczej lub chłodniczej. Błędy w tym zakresie mogą prowadzić do szeregu poważnych i kosztownych problemów, od irytujących hałasów po awarie drogich komponentów systemu. Z mojego doświadczenia wynika, że ignorowanie tej kwestii to prosta droga do frustracji i niepotrzebnych wydatków.
Czym grozi zapowietrzony układ? Głośne stukanie, chłodne grzejniki i ukryta korozja
Zapowietrzenie instalacji to prawdziwa plaga, która objawia się na wiele sposobów, często zanim zdasz sobie sprawę z faktycznego problemu. Najbardziej oczywiste są głośne stukania i szumy, które dobiegają z grzejników, rur czy nawet samego kotła. Te dźwięki to nic innego jak przemieszczające się pęcherzyki powietrza, które uderzają o ścianki rur, armatury czy łopatki pomp. Mogą one skutecznie zakłócić spokój domowników, szczególnie w nocy, i są wyraźnym sygnałem, że coś jest nie tak.
Kolejnym, bardzo odczuwalnym problemem są niedogrzane grzejniki lub chłodnice. Pęcherzyki powietrza, lżejsze od wody, mają tendencję do gromadzenia się w najwyższych punktach instalacji, tworząc tzw. poduszki powietrzne. Te poduszki blokują swobodny przepływ czynnika grzewczego lub chłodzącego, co prowadzi do nierównomiernego rozprowadzania ciepła lub chłodu. Efekt? Jedne pomieszczenia są przegrzane, inne niedogrzane, a Ty masz wrażenie, że system nie działa prawidłowo.
Zapowietrzony system to także zwiększone zużycie energii. Pompy obiegowe muszą pracować ciężej, aby przepchnąć wodę przez opory stwarzane przez powietrze, a sam proces wymiany ciepła jest znacznie mniej efektywny. To wszystko przekłada się na wyższe rachunki za ogrzewanie lub chłodzenie, bez realnej poprawy komfortu. Działanie systemu staje się po prostu nieekonomiczne.
Jednak najgroźniejszą, choć często niewidoczną konsekwencją zapowietrzenia jest korozja. Tlen zawarty w powietrzu, w kontakcie z metalowymi elementami instalacji (rury, grzejniki, wymienniki ciepła), drastycznie przyspiesza procesy korozyjne. Korozja prowadzi do powstawania osadów, szlamu, a w konsekwencji do nieszczelności i uszkodzeń, znacząco skracając żywotność całej instalacji i jej poszczególnych komponentów. To ukryty wróg, który podstępnie niszczy Twój system od środka.
Jak małe urządzenie chroni najdroższe elementy: kocioł i pompę ciepła?
Separator powietrza, mimo swoich często niewielkich rozmiarów, pełni rolę strażnika najdroższych i najbardziej wrażliwych komponentów Twojego systemu grzewczego lub chłodniczego. Jego prawidłowe działanie to gwarancja ich długiej i bezproblemowej pracy.
Jedną z kluczowych funkcji separatora jest eliminacja kawitacji w pompach. Kawitacja to zjawisko powstawania i implozji pęcherzyków gazu w cieczy, wywołane lokalnym spadkiem ciśnienia. Jest niezwykle niszcząca dla wirników pomp, prowadząc do ich erozji i szybkiego zużycia. Usuwając powietrze z systemu, separator skutecznie zapobiega kawitacji, chroniąc pompy obiegowe przed uszkodzeniami.
Separator powietrza pomaga również w zapobieganiu osadzaniu się kamienia i szlamu, które mogą uszkadzać wymienniki ciepła w kotłach czy pompach ciepła. Powietrze w instalacji sprzyja powstawaniu osadów, które obniżają efektywność wymiany ciepła i mogą prowadzić do przegrzewania się lub niedogrzewania elementów. Czysty system to system wydajny i niezawodny.
W rezultacie, dzięki separatorowi powietrza, zapewniamy stabilną pracę i długą żywotność urządzeń. Ograniczamy ryzyko awarii, zmniejszamy potrzebę częstych serwisów i utrzymujemy wysoką sprawność energetyczną całego systemu przez wiele lat. To inwestycja, która zwraca się wielokrotnie.
Fizyka w kotłowni: Gdzie i dlaczego w instalacji gromadzi się powietrze?
Aby skutecznie walczyć z powietrzem w instalacji, musimy najpierw zrozumieć, skąd się ono bierze i dlaczego zachowuje się w określony sposób. Zrozumienie podstawowych zasad fizyki jest kluczowe do prawidłowego umiejscowienia separatora. Powietrze nie tylko dostaje się do systemu z zewnątrz, na przykład podczas napełniania czy serwisowania, ale również wytrąca się z wody, która jest jego naturalnym nośnikiem.
Prawo Henry’ego dla każdego: Dlaczego gorąca woda "nie lubi" powietrza?
Kluczową zasadą, która rządzi zachowaniem powietrza w instalacji grzewczej, jest Prawo Henry’ego. W uproszczeniu mówi ono, że rozpuszczalność gazów w cieczach maleje wraz ze wzrostem temperatury. Wyobraź sobie szklankę zimnej i gorącej wody. W zimnej wodzie gazy, takie jak tlen czy azot, są znacznie lepiej rozpuszczone i niewidoczne. Gdy jednak podgrzewamy wodę, jej zdolność do utrzymywania tych gazów w roztworze drastycznie spada.
Właśnie dlatego, gdy woda jest podgrzewana w kotle lub pompie ciepła, traci zdolność do utrzymywania rozpuszczonego tlenu i innych gazów. Gazy te zaczynają wytrącać się z wody w postaci mikroskopijnych pęcherzyków. Im wyższa temperatura, tym intensywniej zachodzi ten proces. To właśnie w najwyższych temperaturach, tuż za źródłem ciepła, następuje najbardziej intensywne wytrącanie się powietrza w postaci pęcherzyków, które następnie mogą być skutecznie usunięte przez separator.
Mikropęcherzyki – niewidzialny wróg Twojej wydajności grzewczej
Wytrącające się z wody gazy początkowo tworzą mikropęcherzyki – są one tak małe, że często niewidoczne gołym okiem i nie da się ich usunąć tradycyjnym odpowietrznikiem. Te mikropęcherzyki, choć pojedynczo niegroźne, mają tendencję do łączenia się i gromadzenia w większe pęcherze, szczególnie w miejscach o niskim przepływie lub w najwyższych punktach systemu.
Ich skumulowanie prowadzi do kilku niekorzystnych zjawisk. Po pierwsze, tworzą się wspomniane wcześniej poduszki powietrzne, które blokują przepływ. Po drugie, powietrze ma znacznie gorszy współczynnik przewodzenia ciepła niż woda, co oznacza zmniejszenie współczynnika przewodzenia ciepła w całym systemie. Grzejniki nie oddają ciepła tak efektywnie, jak powinny. Po trzecie, obecność pęcherzyków zwiększa opory przepływu, co zmusza pompy obiegowe do większego wysiłku i zużycia energii. Usuwanie tych mikropęcherzyków jest kluczowe dla utrzymania optymalnej wydajności.
Złota zasada montażu: Gdzie separator powietrza pracuje najskuteczniej?
Istnieje jedna, kluczowa zasada montażu separatora powietrza, która gwarantuje jego maksymalną efektywność, niezależnie od specyfiki instalacji. Nazywam ją "złotą zasadą", ponieważ jej przestrzeganie jest absolutnie fundamentalne dla prawidłowego działania całego systemu. Ta zasada opiera się na fizyce, o której rozmawialiśmy wcześniej.
Instalacje grzewcze: Zawsze na zasilaniu, tuż za źródłem ciepła!

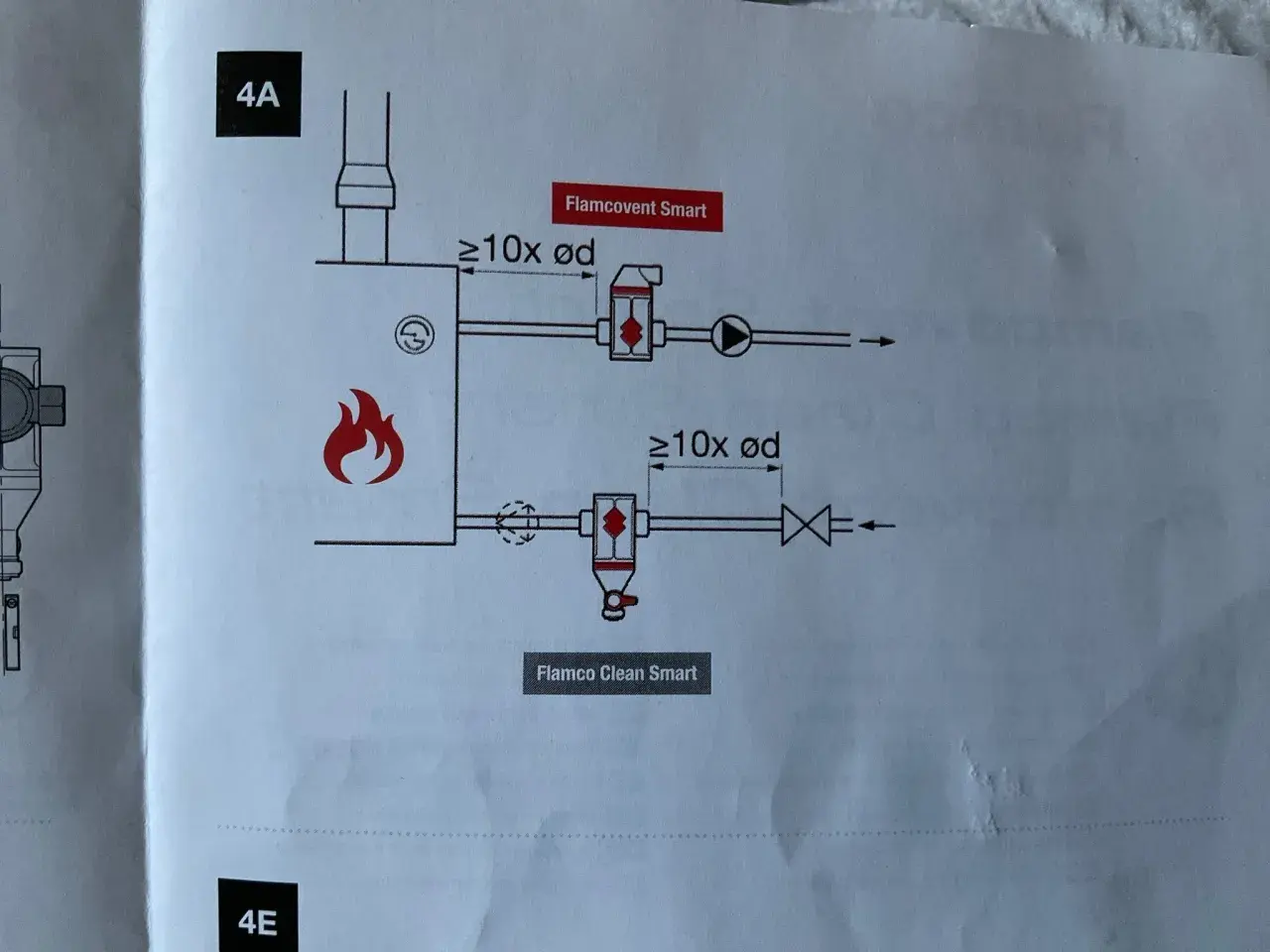

W typowych instalacjach grzewczych, niezależnie czy mamy do czynienia z kotłem gazowym, na paliwo stałe, czy pompą ciepła, optymalnym miejscem montażu separatora powietrza jest przewód zasilający, bezpośrednio za źródłem ciepła. Dlaczego właśnie tam? Ponieważ w tym punkcie woda osiąga swoją najwyższą temperaturę. Jak już wiemy z Prawa Henry'ego, to właśnie w wysokiej temperaturze gazy najintensywniej wytrącają się z wody w postaci pęcherzyków. Według danych Onninen, separator powietrza osiąga najwyższą skuteczność, gdy jest zamontowany w miejscu, gdzie woda ma najwyższą temperaturę.
Podkreślam, że montaż "tuż za" źródłem ciepła jest kluczowy. Chodzi o to, aby usunąć powietrze, zanim zdąży ono rozprzestrzenić się po całej instalacji, tworząc poduszki powietrzne w grzejnikach czy innych elementach. Im szybciej usuniemy wytrącone powietrze, tym lepiej dla całego systemu.
Przed czy za pompą obiegową? Jedyna słuszna odpowiedź, która eliminuje wątpliwości
Kwestia umiejscowienia separatora względem pompy obiegowej często budzi pytania, ale odpowiedź jest jednoznaczna: separator powietrza powinien być zamontowany co do zasady przed pompą obiegową. Taka lokalizacja zapewnia, że woda o najwyższej temperaturze i jednocześnie najniższym ciśnieniu (przed pompą) trafia do separatora. Niższe ciśnienie w tym punkcie dodatkowo wspomaga uwalnianie się pęcherzyków powietrza, co zwiększa efektywność separacji.
Montaż separatora za pompą obiegową jest mniej korzystny, ponieważ pompa podnosi ciśnienie w instalacji, co z kolei zwiększa rozpuszczalność gazów w wodzie i utrudnia ich wytrącanie. W rezultacie separator za pompą będzie działał mniej efektywnie, a część powietrza może pozostać w obiegu. Ponadto, montaż przed pompą chroni ją przed kawitacją, o czym już wspominałem.
Instalacje chłodnicze: Odwrócona logika – dlaczego tutaj montujemy na powrocie?
W przypadku instalacji chłodniczych, na przykład z wodą lodową, zasada "najwyższej temperatury" pozostaje ta sama, ale zmienia się lokalizacja montażu separatora. Tutaj separator montuje się na przewodzie powrotnym. Dlaczego? Ponieważ w systemie chłodniczym woda lodowa, po odebraniu ciepła z pomieszczeń lub procesów technologicznych, wraca do agregatu chłodniczego z najwyższą temperaturą. To właśnie na powrocie, gdzie czynnik ma najwyższą temperaturę, następuje najbardziej intensywne wytrącanie się powietrza. Zatem, mimo "odwróconej" logiki względem instalacji grzewczych, zasada fizyczna pozostaje niezmienna: separator umieszczamy tam, gdzie temperatura czynnika jest najwyższa, aby maksymalnie wykorzystać efekt Prawa Henry'ego.
Separator powietrza w praktyce – specyfika różnych systemów grzewczych
Choć ogólne zasady montażu separatora powietrza są uniwersalne i opierają się na fizyce, to w zależności od konkretnego typu instalacji grzewczej, mogą pojawić się pewne niuanse, które warto wziąć pod uwagę. Każdy system ma swoją specyfikę, a optymalne umiejscowienie separatora może wymagać delikatnego dostosowania.
Typowa instalacja z kotłem gazowym lub na ekogroszek: schemat idealny

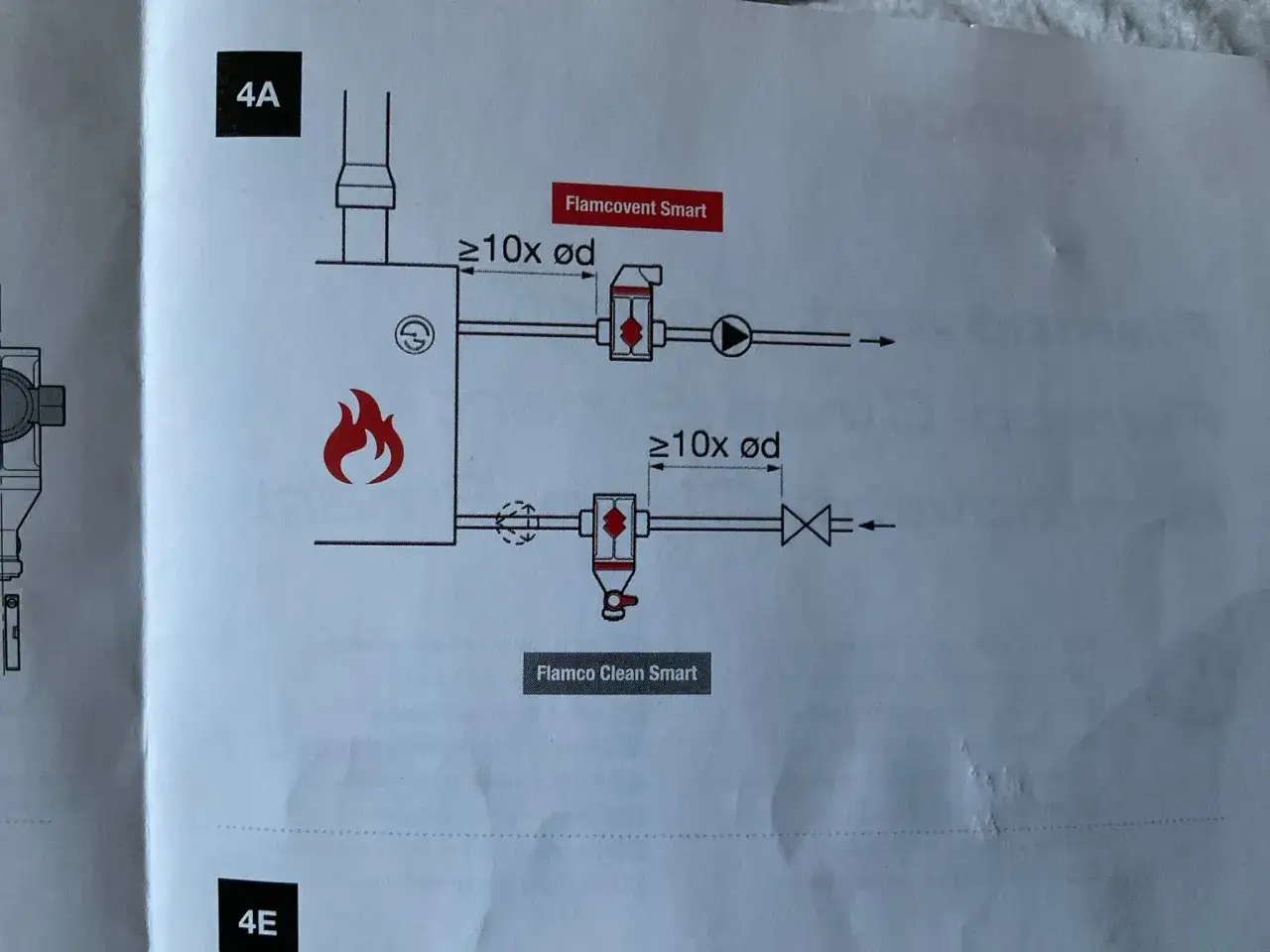

W standardowej instalacji z kotłem gazowym lub na paliwo stałe (np. ekogroszek) idealny schemat montażu separatora powietrza jest zgodny z naszą "złotą zasadą". Separator powinien być umieszczony na przewodzie zasilającym, tuż za kotłem, a przed ewentualną pompą obiegową. To zapewnia, że powietrze wytrącone w kotle – miejscu o najwyższej temperaturze – zostanie natychmiast usunięte, zanim trafi do reszty obiegu.
Warto również zwrócić uwagę na konieczność zapewnienia łatwego dostępu do separatora w celach serwisowych. Separatory, choć bezobsługowe w codziennym użytkowaniu, mogą wymagać okresowego czyszczenia lub kontroli, dlatego ich umiejscowienie powinno umożliwiać swobodne manipulacje.
Instalacja z pompą ciepła: Na co zwrócić szczególną uwagę?
Pompy ciepła to urządzenia niezwykle efektywne, ale jednocześnie szczególnie wrażliwe na zapowietrzenie. Wynika to z ich konstrukcji oraz często niższych temperatur pracy w porównaniu do tradycyjnych kotłów. W systemach z pompami ciepła, zasada "za źródłem ciepła, przed pompą" jest równie kluczowa. Separator powinien znaleźć się na przewodzie zasilającym, zaraz za wymiennikiem pompy ciepła, a przed pompą obiegową systemu grzewczego.
Warto podkreślić, że pompy obiegowe w pompach ciepła są często bardziej zaawansowane i droższe niż w tradycyjnych kotłach. Z tego powodu potencjalne problemy z kawitacją, wynikające z zapowietrzenia, mogą być tu jeszcze bardziej kosztowne. Skuteczne usunięcie powietrza jest więc podwójnie ważne dla ochrony tej inwestycji.
Układ ze sprzęgłem hydraulicznym: Gdzie wpiąć separator, by chronić kocioł?
Układy ze sprzęgłem hydraulicznym to rozwiązanie stosowane w większych instalacjach, gdzie występują niezależne obiegi grzewcze. Sprzęgło hydrauliczne pełni rolę rozdzielacza i odsprzęga hydraulicznie obieg kotłowy od obiegów grzewczych, zapewniając stabilną pracę pomp. W takich systemach zaleca się montaż separatora między źródłem ciepła a sprzęgłem. Onninen wskazuje, że w systemach ze sprzęgłem hydraulicznym kluczowe jest umieszczenie separatora między źródłem ciepła a sprzęgłem, aby zapewnić optymalną ochronę.
Uzasadnienie jest proste: chcemy usunąć powietrze, które wytrąciło się w kotle (źródle ciepła) zanim trafi ono do sprzęgła hydraulicznego, a następnie do poszczególnych obiegów grzewczych. Taka lokalizacja pozwala skutecznie chronić kocioł przed kawitacją i korozją, a także zapewnia prawidłową pracę całego układu, eliminując ryzyko zapowietrzenia w dalszych częściach instalacji.
Tych błędów unikaj jak ognia! Najczęstsze pomyłki przy montażu separatora
Znajomość prawidłowych zasad montażu separatora powietrza to jedno, ale równie ważne jest świadomość najczęściej popełnianych błędów. Ich unikanie jest kluczowe dla zapewnienia maksymalnej efektywności urządzenia i bezawaryjnej pracy całej instalacji. Z mojego doświadczenia wynika, że te pomyłki są zaskakująco częste i potrafią zniweczyć nawet najlepsze intencje.
Błąd #1: Montaż na chłodnym powrocie w instalacji grzewczej – dlaczego to nie zadziała?
To chyba najczęstszy i najbardziej brzemienny w skutki błąd. Montaż separatora na przewodzie powrotnym w instalacji grzewczej jest błędem, ponieważ niższa temperatura wody znacząco obniża jego efektywność. Przypomnijmy sobie Prawo Henry'ego: w niższej temperaturze rozpuszczalność gazów jest znacznie wyższa, co oznacza, że powietrze nie wytrąca się z wody tak efektywnie, jak w gorącym zasilaniu.
W praktyce oznacza to, że separator będzie działał z marginalną skutecznością, a system nadal będzie zapowietrzony. Będziesz miał urządzenie, które teoretycznie ma rozwiązać problem, ale w rzeczywistości nie będzie spełniać swojej funkcji. To marnowanie pieniędzy i energii.
Błąd #2: Niewłaściwa pozycja – czyli kiedy montaż w poziomie jest niedopuszczalny
Większość separatorów powietrza jest zaprojektowana do pracy w określonej pozycji, zazwyczaj pionowej. Ważne jest również, aby separator był zamontowany w odpowiedniej pozycji, chyba że producent dopuszcza inaczej. Dlaczego? Grawitacja odgrywa kluczową rolę w zbieraniu i usuwaniu pęcherzyków powietrza. W separatorze pęcherzyki unoszą się do góry, gdzie są zbierane i usuwane przez automatyczny odpowietrznik.
Montaż w poziomie, jeśli producent tego nie dopuszcza, drastycznie zmniejsza skuteczność urządzenia. Pęcherzyki powietrza nie są w stanie efektywnie unosić się do komory zbierającej, co prowadzi do ich ponownego włączenia do obiegu. Zawsze należy sprawdzić instrukcję montażu producenta i bezwzględnie przestrzegać jego zaleceń dotyczących pozycji.
Błąd #3: Zignorowanie strzałki na korpusie – jak nie zamontować separatora "pod prąd"
Każdy separator powietrza ma na korpusie wyraźnie oznaczoną strzałkę wskazującą kierunek przepływu. Ważne jest również, aby separator był zamontowany zgodnie z kierunkiem przepływu oznaczonym na korpusie. Separator jest zaprojektowany do pracy w określonym kierunku, a jego wewnętrzna konstrukcja (np. siatki, komory) jest zoptymalizowana pod ten przepływ. Odwrócenie go uniemożliwi prawidłowe działanie mechanizmów separujących.
Konsekwencje takiego błędu to nie tylko brak separacji powietrza, ale w skrajnych przypadkach nawet utrudnienie przepływu, co może prowadzić do spadku wydajności całego systemu i niepotrzebnego obciążenia pomp. To drobny detal, ale jego zignorowanie może mieć poważne skutki.
Przeczytaj również: Pompa ciepła solanka-woda czy powietrze-woda – co wybrać?
Błąd #4: Brak zaworów odcinających – jak utrudnić sobie przyszły serwis?
Choć nie jest to błąd wpływający bezpośrednio na skuteczność separacji, brak zaworów odcinających przed i za separatorem to poważne zaniedbanie z punktu widzenia przyszłego serwisu. Brak zaworów znacznie utrudnia lub wręcz uniemożliwia serwisowanie, czyszczenie czy wymianę separatora bez konieczności spuszczania wody z całej instalacji. To oznacza ogromną stratę czasu, wody i energii.
Zainstalowanie dwóch prostych zaworów kulowych po obu stronach separatora to niewielki koszt, który w przyszłości oszczędza czas i pieniądze. Umożliwia to szybkie odizolowanie urządzenia od reszty systemu, co jest nieocenione podczas konserwacji. To proste zabezpieczenie, które świadczy o profesjonalnym podejściu do instalacji.
