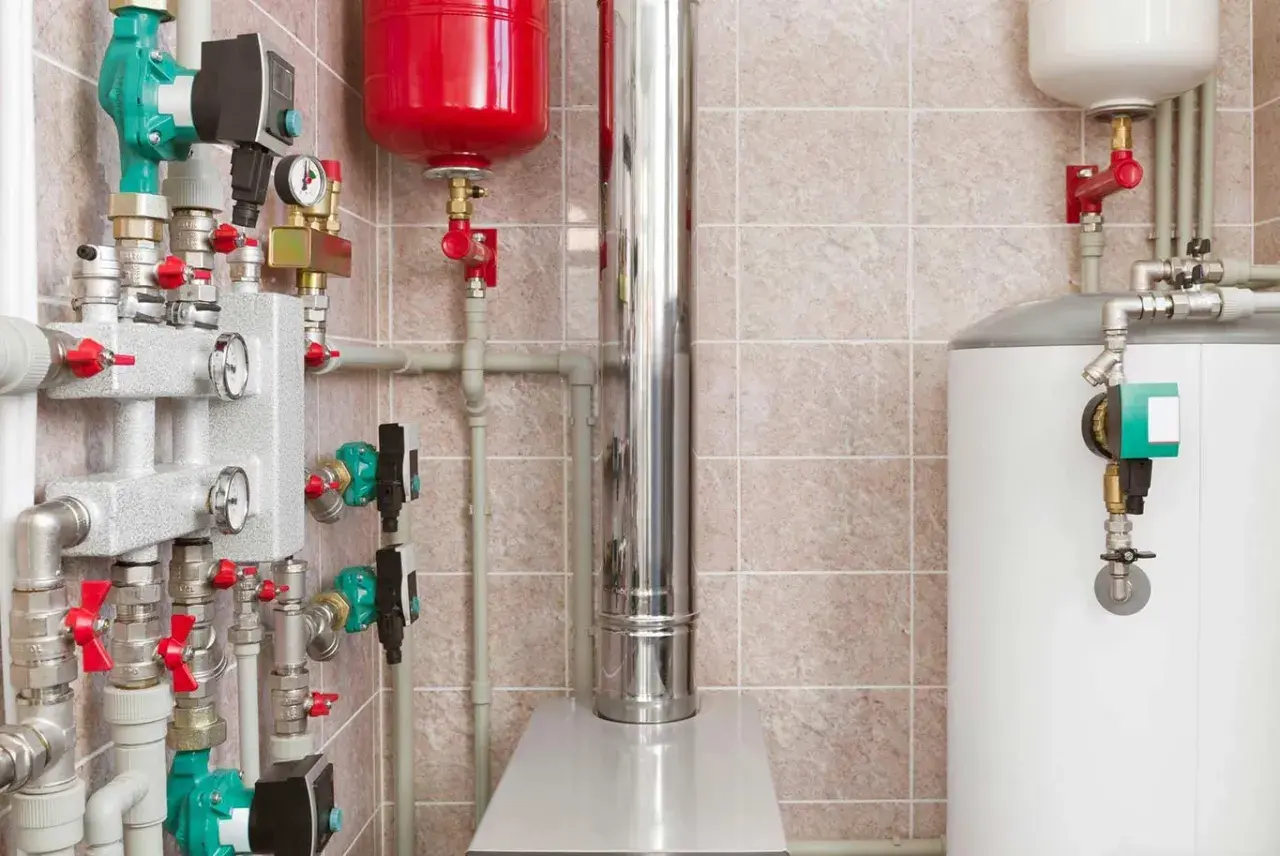

Dobór odpowiedniej średnicy rur w instalacji centralnego ogrzewania to jeden z tych elementów projektu, który często bywa niedoceniany, a ma fundamentalne znaczenie dla komfortu cieplnego, efektywności energetycznej i długowieczności całego systemu. Jako doświadczony instalator, wiem, że to właśnie na tym etapie decyduje się, czy Twoje ogrzewanie będzie działać cicho, równomiernie i ekonomicznie, czy też stanie się źródłem frustracji i niepotrzebnych kosztów. W tym artykule postaram się przekazać Ci kompleksową wiedzę na temat doboru średnic rur do instalacji centralnego ogrzewania w domu jednorodzinnym. Dowiesz się, dlaczego odpowiedni wybór jest kluczowy dla wydajności systemu, komfortu cieplnego i Twojego portfela, a także poznasz praktyczne wskazówki dotyczące różnych typów instalacji i materiałów.
Optymalny dobór średnic rur C.O. to podstawa wydajnego i cichego ogrzewania
- Prawidłowa średnica rur C.O. zapobiega hałasom, niedogrzaniu i nadmiernym kosztom.
- Najczęściej stosowane średnice to 16, 20, 25 i 32 mm, zależne od funkcji i miejsca w instalacji.
- Kluczowe czynniki to moc źródła ciepła, typ instalacji (grzejnikowa/podłogowa) oraz materiał rur.
- Rury z tworzyw sztucznych (PEX) mają grubsze ścianki, co zmniejsza ich średnicę wewnętrzną w porównaniu do miedzi.
- Zbyt małe rury powodują opory i szumy, zbyt duże zwiększają koszty i opóźniają reakcję systemu.
- Profesjonalny projekt uwzględnia prędkość przepływu wody (0,5-1,5 m/s) i straty ciśnienia.
Średnica rur w C. O. – dlaczego ten wybór jest kluczowy dla Twoich rachunków i komfortu?
Wybór odpowiednich średnic rur w instalacji centralnego ogrzewania to nie jest kwestia, którą można potraktować lekceważąco. To jeden z fundamentów, na którym opiera się cała efektywność i komfort użytkowania systemu grzewczego. Niewłaściwy dobór średnic może prowadzić do szeregu problemów, które odczujesz zarówno w portfelu, jak i w codziennym życiu. Odpowiednio dobrana średnica zapewnia optymalny przepływ czynnika grzewczego, co przekłada się na równomierny rozkład ciepła w całym domu, mniejsze zużycie energii przez pompę obiegową i dłuższą żywotność całej instalacji. To także klucz do eliminacji niepożądanych zjawisk, takich jak uporczywy hałas.
Za małe rury: głośna instalacja i zimne grzejniki – poznaj ryzyko
Zastosowanie rur o zbyt małej średnicy to jeden z najczęstszych błędów, który prowadzi do wielu nieprzyjemnych konsekwencji. Przede wszystkim, małe rury generują zwiększone opory przepływu, co oznacza, że pompa obiegowa musi pracować ciężej, zużywając więcej energii. Ale to nie wszystko. Zbyt duża prędkość przepływającej wody w wąskich rurach często objawia się uciążliwymi szumami, gwizdami, a nawet stukaniem w instalacji. Co gorsza, niedostateczny przepływ czynnika grzewczego oznacza, że grzejniki, zwłaszcza te najbardziej oddalone od źródła ciepła, mogą być niedogrzane. W efekcie, w jednych pomieszczeniach będzie za ciepło, a w innych za zimno, co znacząco obniży komfort cieplny w Twoim domu. Według danych Epicentra, zbyt małe średnice rur są jedną z głównych przyczyn nierównomiernego ogrzewania w domach jednorodzinnych.
Za duże rury: czy większe zawsze znaczy lepsze? Analiza kosztów i efektywności
Można by pomyśleć, że "na wszelki wypadek" lepiej zastosować rury o większej średnicy. Niestety, to również nie jest optymalne rozwiązanie. Po pierwsze, większe rury to wyższe koszty materiałów i często bardziej skomplikowany montaż, co zwiększa całkowity koszt inwestycji. Po drugie, instalacja z rurami o zbyt dużych średnicach zawiera znacznie większą objętość wody. To z kolei prowadzi do zwiększonej bezwładności systemu – ogrzewanie wolniej reaguje na zmiany temperatury i trudniej nim sterować. Wolniejszy przepływ czynnika grzewczego w zbyt dużych rurach może również wpływać na efektywność wymiany ciepła. Z mojego doświadczenia wynika, że kluczem jest znalezienie złotego środka, a nie przesada w którąkolwiek stronę.
Prędkość wody i opory przepływu – co musisz wiedzieć, by zrozumieć fachowca
Kiedy rozmawiasz z projektantem instalacji, z pewnością usłyszysz o takich pojęciach jak prędkość przepływu wody i opory przepływu. To kluczowe parametry. Prędkość przepływu wody to nic innego jak szybkość, z jaką czynnik grzewczy przemieszcza się w rurach. W instalacjach domowych zalecana prędkość przepływu mieści się zazwyczaj w przedziale 0,5-1,5 m/s. Dlaczego to takie ważne? Zbyt duża prędkość (powyżej 1,5 m/s) powoduje hałas i erozję rur, natomiast zbyt mała (poniżej 0,5 m/s) może prowadzić do osadzania się zanieczyszczeń i obniżenia efektywności transportu ciepła. Opory przepływu to siły, które utrudniają ruch wody w rurach, wynikające z tarcia o ścianki rur, zmian kierunku (kolanka, trójniki) czy zwężeń. Im większe opory, tym większą moc musi mieć pompa, aby przepchnąć wodę przez system. Prawidłowy dobór średnic ma na celu zminimalizowanie tych oporów, zapewniając jednocześnie optymalną prędkość przepływu dla cichej i efektywnej pracy systemu.
Od czego zależy prawidłowy dobór średnicy? Kluczowe parametry, które musisz znać
Dobór średnic rur to nie jest prosta sprawa, którą można załatwić "na oko". Wymaga uwzględnienia kilku kluczowych parametrów, które wzajemnie się przenikają i wpływają na ostateczną decyzję. Zrozumienie tych czynników pozwoli Ci lepiej współpracować z projektantem i mieć pewność, że Twoja instalacja będzie działać optymalnie.
Moc kotła i zapotrzebowanie na ciepło budynku – punkt wyjścia do obliczeń
Pierwszym i najważniejszym krokiem w projektowaniu każdej instalacji grzewczej jest określenie mocy źródła ciepła, czyli kotła, oraz całkowitego zapotrzebowania na ciepło w budynku. To są dane wyjściowe, które mówią nam, ile energii cieplnej musimy dostarczyć do wszystkich pomieszczeń. Na podstawie tych informacji, projektant jest w stanie obliczyć, jaka ilość czynnika grzewczego (wody) musi przepływać przez główną magistralę instalacji w ciągu godziny, aby pokryć to zapotrzebowanie. To z kolei bezpośrednio wpływa na dobór średnic głównych przewodów, które wychodzą z kotłowni i rozchodzą się po budynku.
Rodzaj instalacji: grzejnikowa czy podłogowa – fundamentalne różnice
Typ systemu grzewczego ma ogromny wpływ na dobór średnic rur. Ogrzewanie grzejnikowe, ze względu na wyższe temperatury czynnika grzewczego (zazwyczaj 55-70°C na zasilaniu) i mniejszą powierzchnię wymiany ciepła, wymaga szybszego przepływu i często nieco większych średnic rur doprowadzających do poszczególnych grzejników, szczególnie tych o dużej mocy. Natomiast ogrzewanie podłogowe pracuje na znacznie niższych temperaturach (zazwyczaj 30-45°C na zasilaniu) i charakteryzuje się bardzo dużą powierzchnią wymiany ciepła. Tutaj kluczowe są długie pętle grzewcze, a średnice rur w pętlach są zazwyczaj mniejsze i standardowe (np. 16 mm), ale za to rury zasilające rozdzielacze podłogówki muszą być odpowiednio większe, aby obsłużyć wiele pętli jednocześnie.
Materiał rur ma znaczenie! Średnica zewnętrzna to nie wszystko
To jest pułapka, w którą często wpadają osoby niezaznajomione z tematem. Kiedy mówimy o średnicy rury, kluczowa jest jej średnica wewnętrzna, czyli tak zwany przekrój hydrauliczny, przez który faktycznie przepływa woda. Materiał, z którego wykonana jest rura, ma bezpośredni wpływ na grubość jej ścianek. Na przykład, rury z tworzyw sztucznych, takie jak PEX, mają znacznie grubsze ścianki niż rury miedziane. Oznacza to, że rura PEX o średnicy zewnętrznej 20 mm będzie miała mniejszą średnicę wewnętrzną niż rura miedziana o tej samej średnicy zewnętrznej. Dlatego, aby zapewnić ten sam przepływ, często potrzebujemy nieco większej średnicy zewnętrznej rury PEX w porównaniu do miedzianej. Zawsze zwracaj uwagę na wymiar "x" w oznaczeniu rury, np. PEX 16x2.0, gdzie 2.0 to grubość ścianki.
Układ trójnikowy kontra rozdzielaczowy – jak topologia instalacji wpływa na średnice?
Sposób prowadzenia instalacji, czyli jej topologia, ma fundamentalne znaczenie dla doboru średnic. W układzie rozdzielaczowym (gwiazdowym) od kotła do rozdzielacza prowadzi się jeden lub dwa grube przewody zasilający i powrotny. Od rozdzielacza do każdego grzejnika (lub każdej pętli podłogówki) prowadzone są już niezależne, zazwyczaj cieńsze rury o stałej średnicy. Taki układ ułatwia regulację i bilansowanie instalacji. W układzie trójnikowym (szeregowym) rury biegną od kotła, a do poszczególnych grzejników odgałęziają się od głównej magistrali za pomocą trójników. W tym przypadku kluczowa jest zasada stopniowania średnic: rury są najgrubsze przy kotle i stopniowo zmniejszają swoją średnicę w miarę oddalania się od źródła ciepła i zasilania kolejnych odbiorników. To pozwala utrzymać odpowiednią prędkość przepływu i ciśnienie w całej instalacji.
Jakie średnice rur do ogrzewania grzejnikowego? Praktyczny przewodnik
Przejdźmy teraz do konkretów, jeśli chodzi o instalacje grzejnikowe. Tutaj dobór średnic jest nieco bardziej zróżnicowany w zależności od wybranego układu i mocy grzejników.
Układ rozdzielaczowy: jaka rura do rozdzielacza, a jaka do grzejnika?
W układzie rozdzielaczowym, który jest obecnie bardzo popularny ze względu na łatwość montażu i regulacji, mamy wyraźny podział na dwie sekcje. Od kotła do głównego rozdzielacza (lub rozdzielaczy, jeśli jest ich kilka) prowadzone są rury o większej średnicy, które muszą dostarczyć odpowiednią ilość ciepła do wszystkich podłączonych grzejników. Zazwyczaj są to rury o średnicy 25 mm lub 32 mm (zewnętrznej, np. PEX/Al/PEX), w zależności od całkowitej mocy grzewczej obsługiwanej przez dany rozdzielacz. Następnie, od rozdzielacza do każdego pojedynczego grzejnika, prowadzone są już niezależne rury o mniejszej, stałej średnicy. W większości przypadków wystarczają rury 16 mm (PEX/Al/PEX), które są elastyczne i łatwe do ukrycia w posadzce lub ścianie.

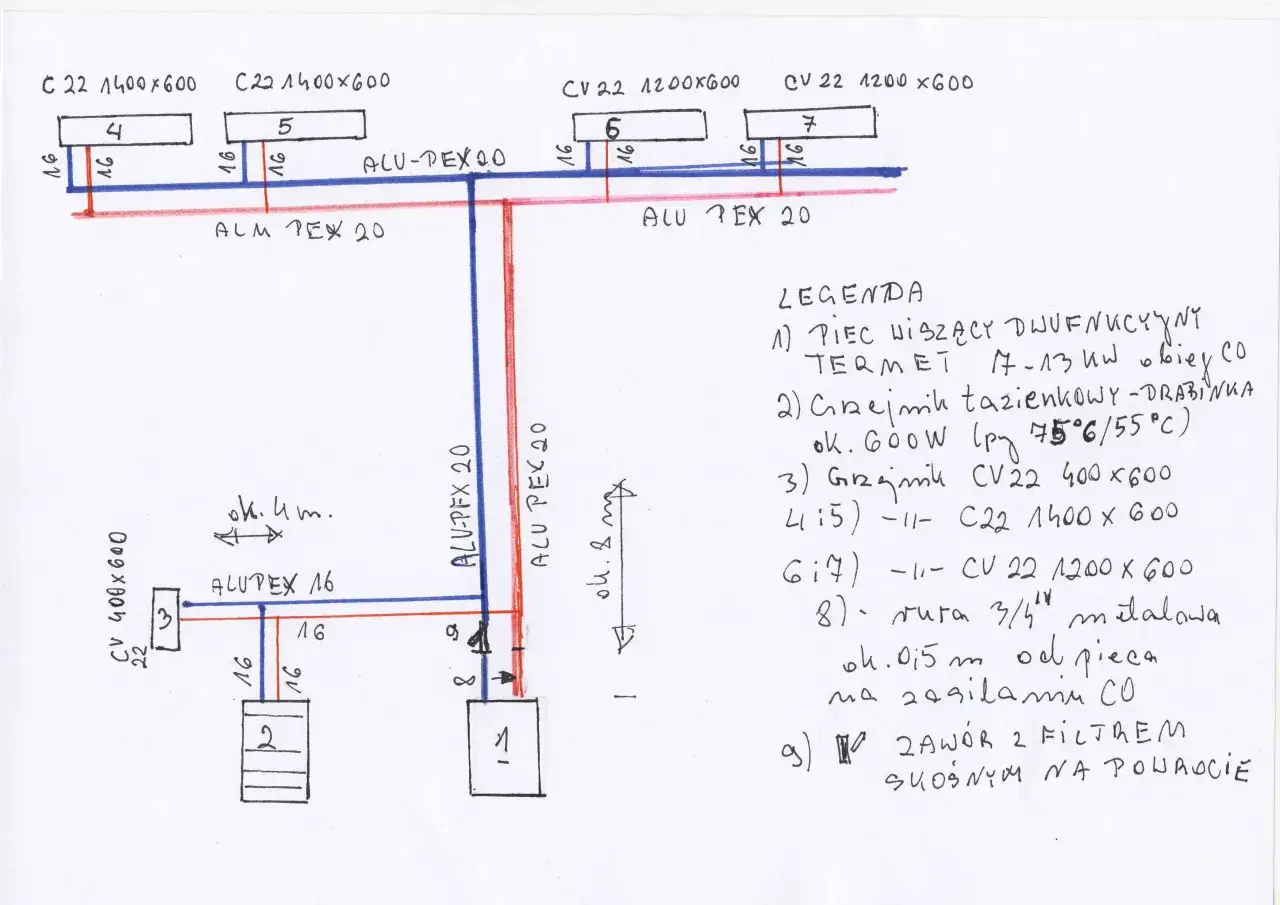

Układ trójnikowy: zasada stopniowania średnic krok po kroku
W układzie trójnikowym, który bywa stosowany w mniejszych instalacjach lub przy modernizacjach, kluczowe jest stopniowe zmniejszanie średnic. Wyobraź sobie główną "autostradę" ciepła wychodzącą z kotłowni. Ta magistrala główna, zasilająca całą instalację, będzie miała największą średnicę, np. 25-32 mm (najczęściej PEX/Al/PEX lub miedź). W miarę jak odgałęziamy się do kolejnych grup grzejników, średnica rury może być redukowana. Typowe odgałęzienia do kilku grzejników mogą mieć średnicę 20 mm. Natomiast podejścia do pojedynczych grzejników, czyli ostatnie odcinki rur, będą miały najmniejszą średnicę, zazwyczaj 16 mm (PEX/Al/PEX) lub 1/2 cala (miedź). To stopniowanie jest niezbędne, aby utrzymać odpowiednie ciśnienie i przepływ w całej sieci.

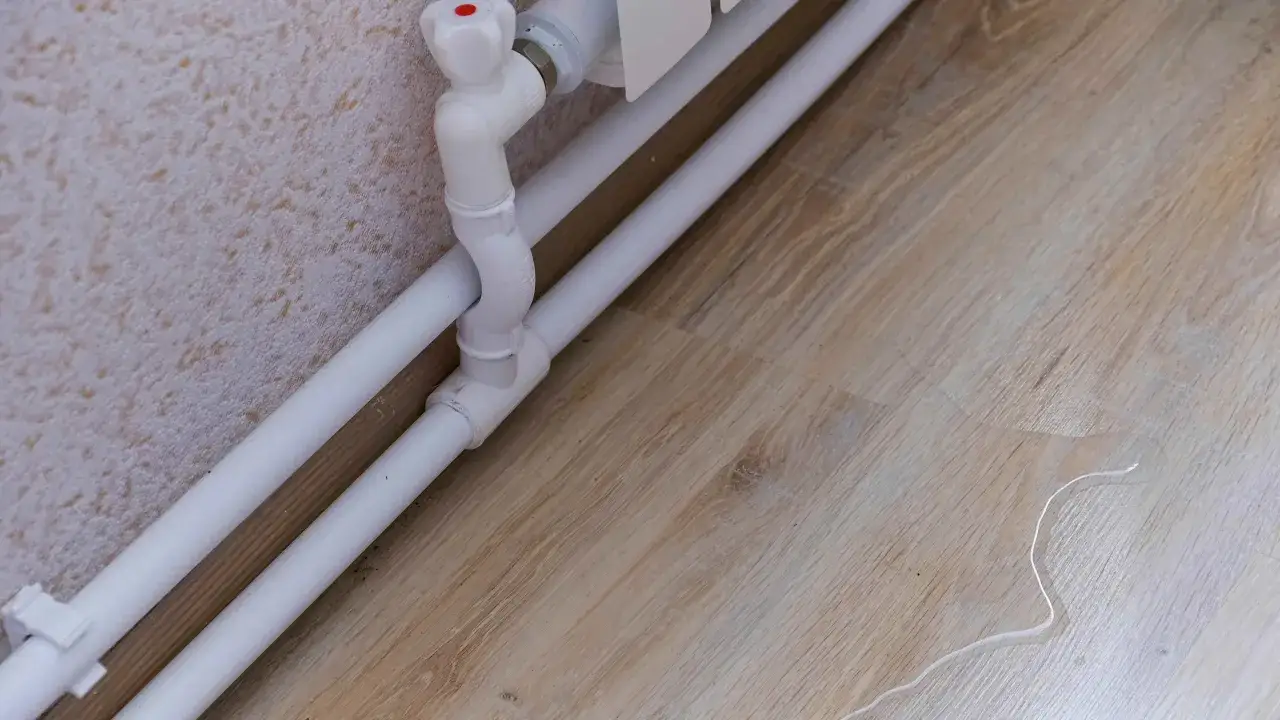

Podejście pod grzejnik – kiedy wystarczy 16 mm, a kiedy potrzebujesz 20 mm?
To jest ten odcinek, który najczęściej wzbudza pytania. Standardowo, do podłączenia większości grzejników w domu jednorodzinnym, rury o średnicy 16 mm (PEX/Al/PEX) lub 1/2 cala (miedź, czyli około 15 mm średnicy zewnętrznej) są w zupełności wystarczające. Jednakże, jeśli masz w planach instalację grzejników o dużej mocy, na przykład w salonie z otwartą przestrzenią, w holu czy w łazience, gdzie moc grzejnika przekracza około 2700 W, warto rozważyć zastosowanie rur o średnicy 20 mm (PEX/Al/PEX) lub 3/4 cala (miedź, czyli około 18 mm średnicy zewnętrznej). Większa średnica zapewni odpowiedni przepływ dla tak wymagającego odbiornika ciepła i zapobiegnie jego niedogrzewaniu.
Praktyczna tabela: dobór średnicy rury PEX i miedzianej do mocy grzejnika
Aby ułatwić Ci orientację, przygotowałem prostą tabelę, która pomoże w doborze średnic rur do podłączeń grzejników:
| Moc grzejnika (W) | Zalecana średnica PEX (mm) | Zalecana średnica miedź (cale/mm) |
|---|---|---|
| Do 2700 | 16 | 1/2" (15 mm) |
| Powyżej 2700 | 20 | 3/4" (18 mm) |
Ogrzewanie podłogowe – jakie średnice rur zapewnią idealnie ciepłą podłogę?
Ogrzewanie podłogowe to system, który zyskał ogromną popularność dzięki wysokiemu komfortowi cieplnemu. Tutaj dobór rur ma swoją specyfikę, głównie ze względu na długie pętle i niskie temperatury pracy.
Dlaczego PEX 16 mm to najczęstszy wybór do pętli grzewczych?
W zdecydowanej większości instalacji ogrzewania podłogowego do tworzenia pętli grzewczych stosuje się rury PEX o średnicy 16 mm (najczęściej PEX/Al/PEX 16x2.0 mm). Dlaczego akurat ta średnica? Po pierwsze, rury PEX są elastyczne, co ułatwia ich układanie w ciasnych zakrętach i dopasowanie do kształtu pomieszczenia. Po drugie, są wytrzymałe na ciśnienie i wysoką temperaturę, a także odporne na korozję. Po trzecie, średnica 16 mm zapewnia optymalny przekrój dla przepływu wody w pętlach o standardowej długości (zazwyczaj do 100 metrów), minimalizując opory i zapewniając równomierne rozprowadzenie ciepła po całej powierzchni podłogi. To po prostu sprawdzony i najbardziej efektywny wybór dla większości domowych instalacji podłogowych.
Kiedy warto rozważyć większą średnicę (17 lub 20 mm) w podłogówce?
Choć 16 mm to standard, istnieją sytuacje, w których zastosowanie rur o nieco większej średnicy w pętlach ogrzewania podłogowego jest uzasadnione. Rury 17 mm (np. PEX/Al/PEX 17x2.0 mm) lub 20 mm (np. PEX/Al/PEX 20x2.0 mm) mogą być brane pod uwagę w przypadku:
- Bardzo dużych powierzchni grzewczych, gdzie pętle są wyjątkowo długie, a chcemy zminimalizować spadki ciśnienia i zapewnić bardziej równomierny rozkład temperatury.
- Specyficznych wymagań projektowych, na przykład w obiektach o wysokim zapotrzebowaniu na ciepło, gdzie konieczne jest dostarczenie większej ilości energii przez pojedynczą pętlę.
- Systemów zasilanych niskotemperaturowo, gdzie każdy element wpływający na efektywność wymiany ciepła jest na wagę złota.
Rury zasilające rozdzielacze podłogówki – jakie przekroje stosować?
Podobnie jak w przypadku instalacji grzejnikowych, rozdzielacze ogrzewania podłogowego wymagają odpowiednio grubych rur zasilających, które doprowadzą czynnik grzewczy z kotłowni. Ich średnica zależy od całkowitej mocy grzewczej obsługiwanej przez dany rozdzielacz, czyli od liczby podłączonych do niego pętli. Zazwyczaj stosuje się rury o średnicy zewnętrznej 25 mm lub 32 mm (np. PEX/Al/PEX). Jeśli masz wiele pętli i dużą powierzchnię ogrzewania podłogowego, to większa średnica rur zasilających jest kluczowa, aby zapewnić odpowiednią ilość ciepła do wszystkich pętli i uniknąć spadków ciśnienia, które mogłyby prowadzić do niedogrzewania niektórych obszarów. Zgodnie z informacjami z serwisu Epicentra, prawidłowy dobór średnicy rur zasilających rozdzielacze jest równie ważny, co dobór rur w samych pętlach.
Różnice materiałowe w praktyce: PEX, miedź czy stal?
Materiał, z którego wykonane są rury, ma niebagatelne znaczenie dla ich właściwości i sposobu doboru średnic. Przyjrzyjmy się trzem najpopularniejszym typom.
Rury wielowarstwowe PEX/Al/PEX – dlaczego grubość ścianki zmienia wszystko?
Rury wielowarstwowe, często oznaczane jako PEX/Al/PEX, to obecnie jeden z najpopularniejszych wyborów w nowoczesnych instalacjach C.O. Składają się z wewnętrznej i zewnętrznej warstwy polietylenu sieciowanego (PEX) oraz środkowej warstwy aluminium. To aluminium zapewnia rurze stabilność kształtu i barierę tlenową. Kluczową cechą tych rur jest ich grubość ścianki. Na przykład, rura PEX 16x2.0 mm ma średnicę zewnętrzną 16 mm, ale grubość ścianki wynosi 2 mm. Oznacza to, że jej średnica wewnętrzna to zaledwie 12 mm (16 - 2*2 = 12 mm). Ta różnica jest krytyczna przy obliczeniach hydraulicznych, ponieważ to właśnie średnica wewnętrzna decyduje o rzeczywistym przekroju przepływu. Musimy o tym pamiętać, porównując je z rurami miedzianymi, które mają cieńsze ścianki.
Rury miedziane – mniejsza średnica zewnętrzna, ten sam efekt?
Rury miedziane to klasyka w instalacjach grzewczych, cenione za trwałość, estetykę i doskonałe właściwości przewodzenia ciepła. Ich główną zaletą w kontekście doboru średnic są cieńsze ścianki w porównaniu do rur PEX/Al/PEX. Dzięki temu, rura miedziana o mniejszej średnicy zewnętrznej może zapewnić taki sam, a nawet większy przekrój przepływu niż rura PEX o tej samej średnicy zewnętrznej. Na przykład, tam gdzie w instalacji grzejnikowej stosujemy rurę PEX 20 mm (o średnicy wewnętrznej 16 mm), często wystarczająca jest rura miedziana o średnicy zewnętrznej 18 mm (która ma średnicę wewnętrzną około 16 mm, zależnie od grubości ścianki). To pozwala na bardziej kompaktowe prowadzenie instalacji i mniejsze otwory w przegrodach.
Rury stalowe – kiedy nadal mają sens i jak przeliczać ich średnice (cale na mm)?
Rury stalowe, choć rzadziej spotykane w nowych instalacjach domów jednorodzinnych (głównie ze względu na pracochłonność montażu i podatność na korozję), nadal mają swoje zastosowanie. Często spotykamy je w starszych budynkach lub w kotłowniach, gdzie ich wytrzymałość i odporność na wysokie temperatury są atutem. Rury stalowe charakteryzują się grubymi ściankami i tradycyjnie ich średnice podawane są w calach (np. 1/2 cala, 3/4 cala, 1 cal). Przy ich doborze kluczowe jest przeliczanie tych wartości na milimetry i uwzględnianie grubości ścianki, aby określić rzeczywistą średnicę wewnętrzną. Na przykład, rura stalowa 1/2 cala ma średnicę zewnętrzną około 21,3 mm, ale jej średnica wewnętrzna może wynosić około 15 mm, w zależności od grubości ścianki. Zawsze należy odwoływać się do norm i tabel producenta.
Najczęstsze błędy przy doborze średnic i jak ich uniknąć?
Nawet najlepsze komponenty nie zagwarantują efektywnej pracy, jeśli projekt instalacji zawiera błędy. Oto najczęstsze pułapki, których należy unikać przy doborze średnic rur.
Błąd #1: Stosowanie jednej średnicy w całej instalacji – dlaczego to nie działa?
To jeden z najbardziej kardynalnych błędów, jaki można popełnić. Pomysł, by dla uproszczenia zastosować jedną średnicę rur w całej instalacji C.O., od kotła po najdalszy grzejnik, jest kuszący, ale całkowicie błędny. Instalacja grzewcza to system naczyń połączonych, gdzie każdy odcinek rury ma inne zadanie i musi przenosić inną ilość ciepła. Rury główne, zasilające wiele odbiorników, muszą być znacznie grubsze niż te, które prowadzą do pojedynczego grzejnika. Stosowanie jednolitej średnicy doprowadzi do nierównomiernego ogrzewania (niektóre grzejniki będą gorące, inne ledwo ciepłe), zwiększonych oporów przepływu i hałasu. To po prostu nie działa efektywnie i jest marnotrawstwem energii.
Błąd #2: Ignorowanie mocy najdalszego grzejnika – jak zapewnić ciepło w całym domu?
Często w projekcie skupiamy się na grzejnikach najbliżej kotła, zapominając o tych najbardziej oddalonych. Tymczasem, aby zapewnić równomierny komfort cieplny w całym domu, instalacja musi być zaprojektowana tak, aby czynnik grzewczy dotarł z odpowiednią temperaturą i przepływem również do najdalszych odbiorników. Ignorowanie ich zapotrzebowania na ciepło (mocy) i niewłaściwy dobór średnic na tych odcinkach skutkuje tym, że najdalsze pomieszczenia będą niedogrzane, a my będziemy bezskutecznie podkręcać termostat. Profesjonalny projektant zawsze uwzględnia straty ciepła na całej długości instalacji i dobiera średnice tak, aby zbilansować przepływy.
Błąd #3: Mylenie średnicy zewnętrznej z wewnętrzną – pułapka, która kosztuje
Jak już wspomniałem wcześniej, to jest bardzo częsta pułapka. Kiedy kupujesz rury, na opakowaniu widzisz średnicę zewnętrzną, np. 16 mm. Jednak dla przepływu wody kluczowa jest średnica wewnętrzna. Różnica między nimi to dwukrotność grubości ścianki. Jeśli pomylisz te wartości i założysz, że rura PEX 16 mm ma taki sam przekrój przepływu jak rura miedziana o średnicy wewnętrznej 16 mm, popełnisz błąd. Rura PEX 16x2.0 mm ma średnicę wewnętrzną 12 mm, co oznacza znacznie mniejszą zdolność do transportu ciepła. Taka pomyłka może prowadzić do błędnych obliczeń hydraulicznych, niedostatecznego przepływu i w efekcie do problemów z ogrzewaniem, które będą kosztowne w naprawie.
Przeczytaj również: Pompa ciepła solanka-woda czy powietrze-woda – co wybrać?
Kiedy obliczenia "na oko" to za mało? Sygnały, że potrzebujesz profesjonalnego projektu instalacji
Choć ten artykuł dostarcza wielu praktycznych wskazówek, muszę podkreślić, że dobór średnic rur to zadanie dla profesjonalistów. Obliczenia "na oko" są wystarczające jedynie w bardzo prostych, małych instalacjach i to z dużym marginesem bezpieczeństwa. Jeśli budujesz nowy dom, modernizujesz dużą instalację, planujesz ogrzewanie podłogowe, lub masz skomplikowany układ pomieszczeń, zawsze potrzebujesz profesjonalnego projektu instalacji C.O. Sygnały, że amatorskie podejście to za mało, to m.in.: duża powierzchnia domu, wiele kondygnacji, zróżnicowane zapotrzebowanie na ciepło w pomieszczeniach, zastosowanie różnych rodzajów ogrzewania (grzejnikowe i podłogowe) czy chęć maksymalnej optymalizacji kosztów eksploatacji. Profesjonalny projektant wykona szczegółowe obliczenia hydrauliczne, uwzględni wszystkie parametry i zapewni, że Twoja instalacja będzie działać efektywnie, cicho i bezawaryjnie przez lata.
