Schemat podłączenia pompy ciepła z buforem - efektywność i trwałość

Prawidłowe podłączenie bufora ciepła do pompy ciepła to nie tylko kwestia techniki, ale przede wszystkim gwarancja efektywności, trwałości i komfortu użytkowania całej instalacji grzewczej. W moim doświadczeniu widziałem wiele systemów, gdzie zaniedbania na tym etapie prowadziły do spadku wydajności i niepotrzebnych kosztów. Ten artykuł dostarczy praktycznych wskazówek i schematów, które pomogą zrozumieć i zoptymalizować ten kluczowy proces.

Dlaczego bufor ciepła to mózg Twojej instalacji z pompą ciepła?

W systemach grzewczych z pompą ciepła bufor często bywa niedoceniany, traktowany jako dodatkowy, opcjonalny element. Nic bardziej mylnego! Z mojego punktu widzenia, bufor ciepła to prawdziwy mózg całej instalacji, kluczowy komponent zapewniający jej stabilność, długowieczność i optymalną pracę. Jest to zaizolowany zbiornik magazynujący wodę grzewczą, który pozwala na inteligentne zarządzanie energią.

Konieczność czy dodatkowy koszt? Rola bufora w nowoczesnym systemie grzewczym

Zastanawiając się nad inwestycją w pompę ciepła, wielu inwestorów zadaje sobie pytanie, czy bufor to konieczność, czy tylko dodatkowy koszt. Moje doświadczenie podpowiada, że w zdecydowanej większości przypadków jest to element niezbędny. Bufor pełni kilka fundamentalnych funkcji:

• Magazynowanie energii cieplnej: Zbiornik gromadzi nadwyżki ciepła wyprodukowane przez pompę, które mogą być wykorzystane w późniejszym czasie, gdy zapotrzebowanie na energię wzrośnie lub gdy pompa nie będzie pracować.
• Stabilizowanie temperatury: Dzięki dużej masie wody, bufor skutecznie stabilizuje temperaturę w całej instalacji, minimalizując wahania i zapewniając bardziej komfortowe warunki w pomieszczeniach.
• Zwiększanie komfortu użytkowania: Dłuższe cykle pracy pompy ciepła, możliwe dzięki buforowi, przekładają się na mniejszy hałas i bardziej równomierne dostarczanie ciepła.

Obecność bufora pozwala pompie ciepła pracować w bardziej stabilnych warunkach, co bezpośrednio przekłada się na niższe rachunki za energię i mniejsze zużycie komponentów. To inwestycja, która zwraca się w dłuższej perspektywie.

Jak bufor chroni Twoją pompę ciepła przed przedwczesnym zużyciem (zjawisko taktowania)

Jednym z największych wrogów pompy ciepła jest zjawisko taktowania, czyli częstego włączania i wyłączania się sprężarki. Sprężarka to najdroższy element pompy ciepła, a każde jej uruchomienie to moment największego obciążenia. Taktowanie prowadzi do jej szybkiego zużycia, skraca żywotność urządzenia i obniża efektywność energetyczną.

Bufor ciepła skutecznie zapobiega temu problemowi. Magazynując ciepło, pozwala pompie pracować dłużej w jednym cyklu, a rzadziej się uruchamiać. Zamiast krótkich, intensywnych cykli, pompa pracuje w dłuższych, bardziej stabilnych okresach, co jest znacznie korzystniejsze dla jej podzespołów. Według danych Cooper Hunter, bufor ciepła to zaizolowany zbiornik, którego głównym zadaniem jest magazynowanie wody grzewczej, co stabilizuje pracę całej instalacji z pompą ciepła i zapobiega taktowaniu.

Gwarancja minimalnego zładu wody – klucz do efektywnego odszraniania (defrostu)

Kolejną, niezwykle ważną funkcją bufora jest zapewnienie odpowiedniego zładu wody. Zład wody to minimalna ilość wody w instalacji, która jest niezbędna do prawidłowego funkcjonowania pompy ciepła. Jest to szczególnie krytyczne dla procesu odszraniania (defrostu) parownika pompy ciepła, zwłaszcza w niskich temperaturach otoczenia.

Podczas defrostu pompa ciepła odwraca swój cykl pracy, pobierając ciepło z instalacji grzewczej, aby rozmrozić szron nagromadzony na parowniku. Bez wystarczającego zładu wody, czyli odpowiedniej ilości ciepła zmagazynowanego w buforze i instalacji, proces ten może być nieefektywny. Niewystarczająca ilość ciepła w systemie może prowadzić do niedostatecznego odszraniania, co z kolei obniża wydajność pompy, zwiększa zużycie energii i może potencjalnie uszkodzić urządzenie. Bufor, magazynując ciepło, gwarantuje, że pompa zawsze będzie miała "pod ręką" wystarczającą ilość energii do przeprowadzenia skutecznego defrostu.

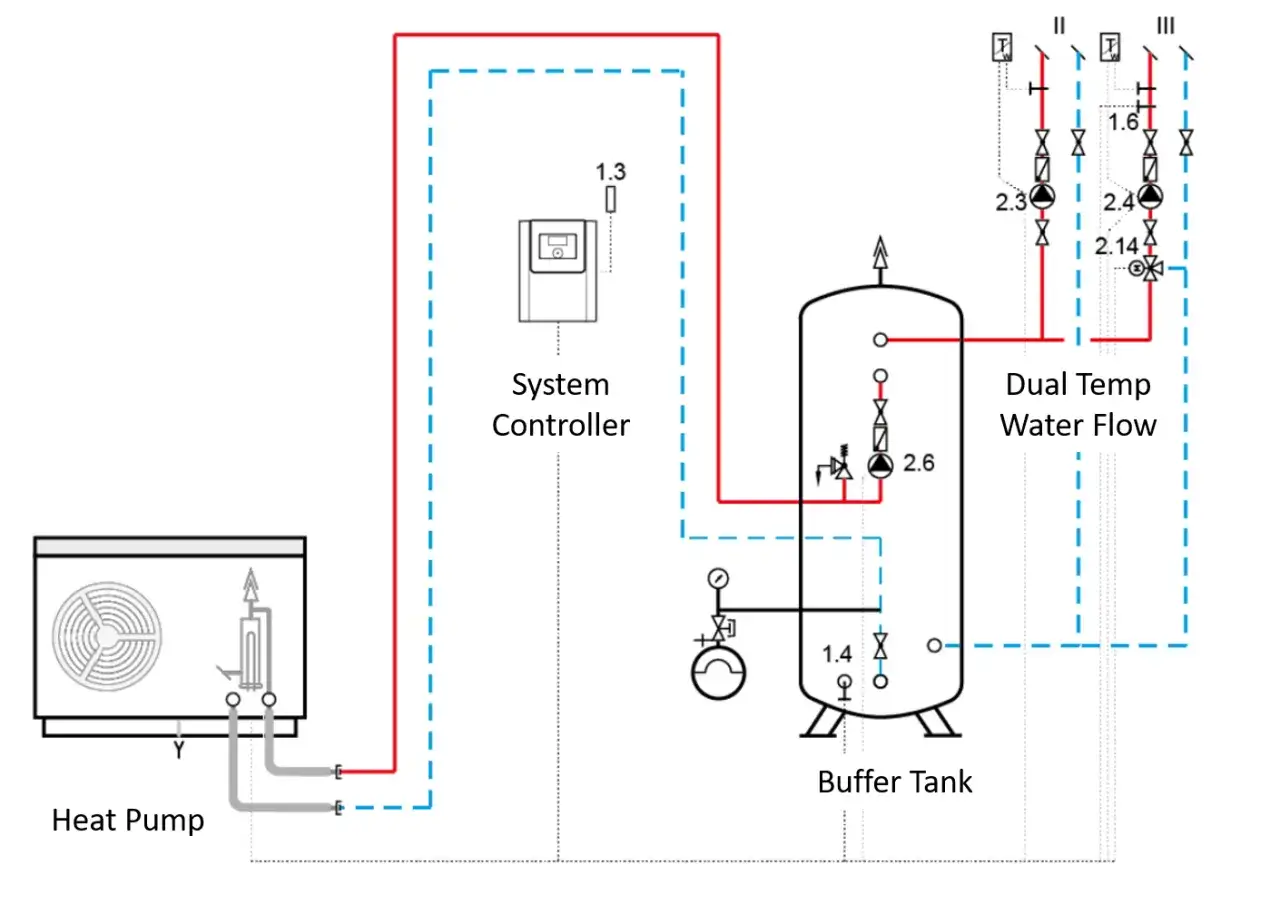

Kluczowe schematy podłączenia pompy ciepła z buforem – który wybrać dla Twojego domu?

Wybór odpowiedniego schematu podłączenia bufora do pompy ciepła jest równie ważny, jak sam fakt jego zastosowania. Różne konfiguracje mają swoje specyficzne zastosowania i zalety, a optymalny wybór zależy od specyfiki instalacji, jej wielkości oraz oczekiwanych funkcji. Przyjrzyjmy się najpopularniejszym rozwiązaniom.

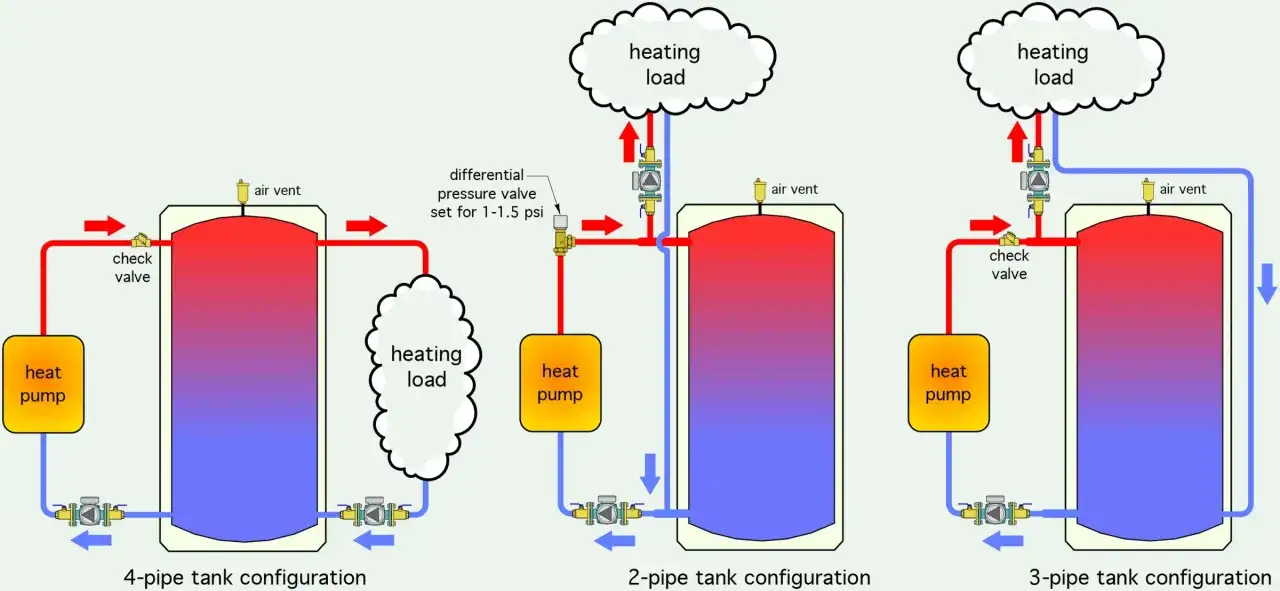

Schemat 1: Podłączenie równoległe – bufor jako sprzęgło hydrauliczne dla maksymalnej stabilności

Podłączenie równoległe to moim zdaniem najczęściej stosowane i najbardziej uniwersalne rozwiązanie, szczególnie w rozbudowanych systemach grzewczych. W tym schemacie bufor działa jako sprzęgło hydrauliczne. Co to oznacza? Bufor hydraulicznie oddziela obieg pompy ciepła od obiegu instalacji grzewczej (np. ogrzewania podłogowego, grzejników).

Dzięki temu pompa ciepła pracuje w stabilnych warunkach przepływu, niezależnie od tego, co dzieje się w instalacji odbiorczej. Na przykład, gdy zawory termostatyczne na grzejnikach zamykają się, przepływ w obiegu grzewczym może się zmniejszyć. W przypadku podłączenia równoległego nie wpływa to na przepływ przez pompę ciepła, która nadal pracuje z optymalnym natężeniem. To rozwiązanie jest szczególnie polecane w systemach z różnymi odbiornikami ciepła, takimi jak połączenie podłogówki i grzejników, gdzie wymagane są różne temperatury zasilania i zmienne przepływy.

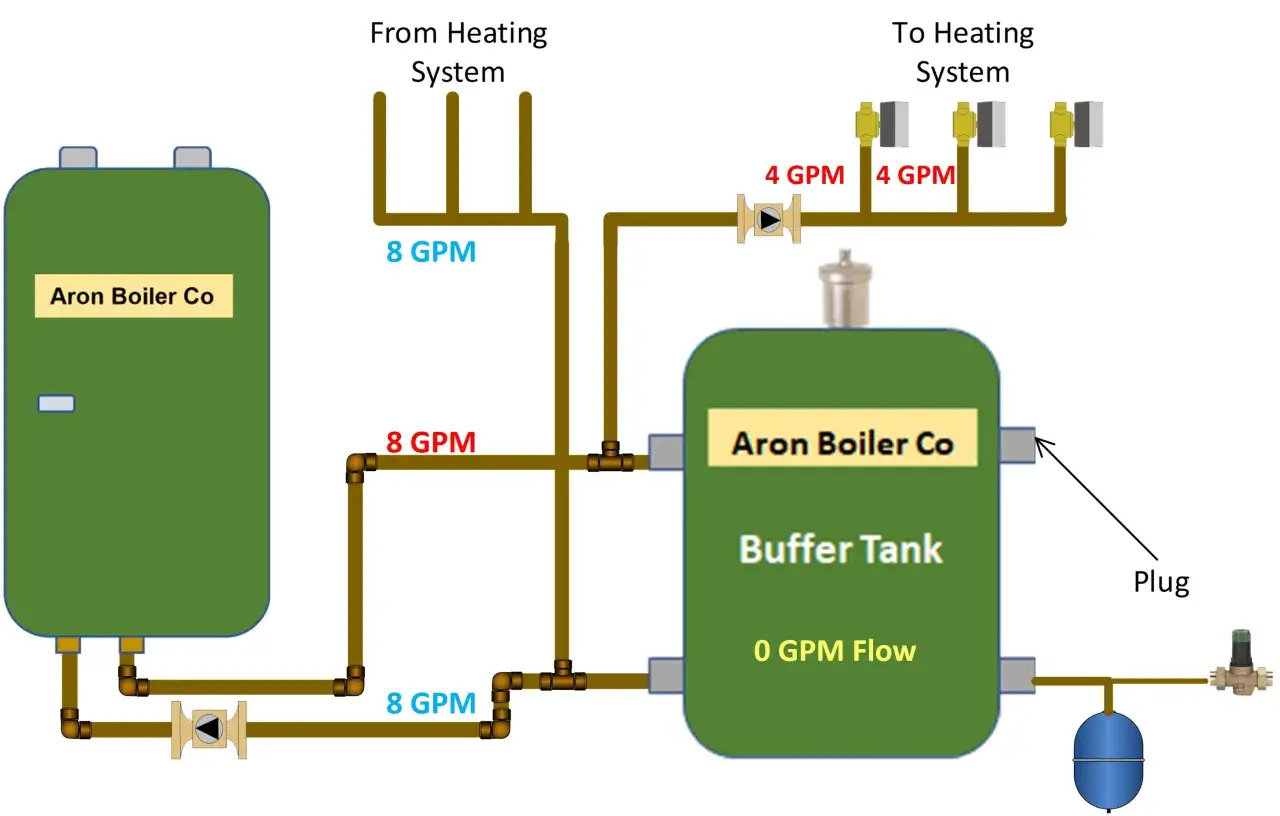

Schemat 2: Podłączenie szeregowe na powrocie – proste i kompaktowe rozwiązanie

Podłączenie szeregowe to alternatywny sposób integracji bufora z pompą ciepła. W tym przypadku bufor jest wpięty w obieg szeregowo, zazwyczaj na powrocie wody z instalacji do pompy ciepła. Jest to rozwiązanie prostsze pod względem hydraulicznym i często zajmuje mniej miejsca, co może być zaletą w mniejszych kotłowniach.

Warto jednak pamiętać, że podłączenie szeregowe nie zapewnia hydraulicznego oddzielenia obiegów, tak jak ma to miejsce w przypadku sprzęgła hydraulicznego. Oznacza to, że zmiany przepływu w instalacji grzewczej (np. zamykające się zawory termostatyczne) mogą bezpośrednio wpływać na przepływ przez pompę ciepła. W takim układzie konieczne jest zapewnienie minimalnego przepływu przez pompę w inny sposób, na przykład za pomocą zaworu nadmiarowo-upustowego, aby chronić urządzenie przed uszkodzeniem.

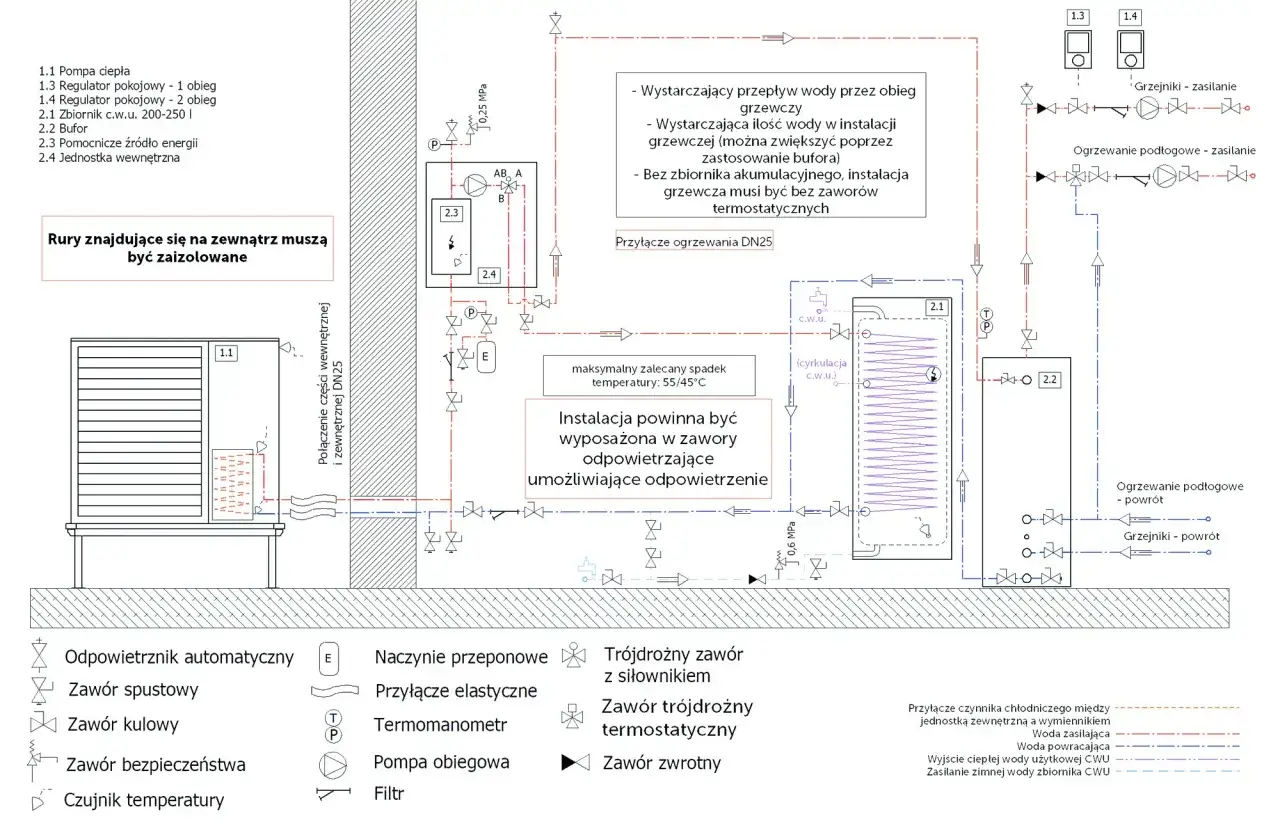

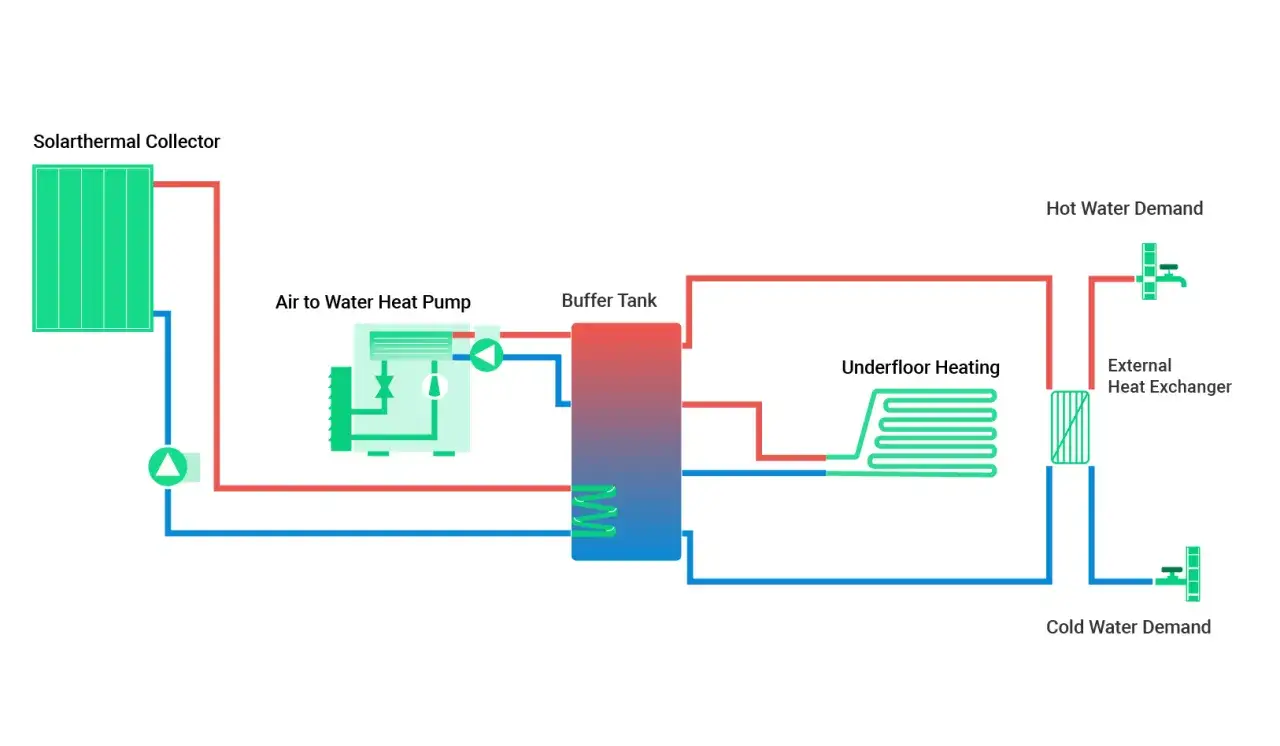

Schemat 3: Instalacja z buforem kombinowanym do C. O. i C. W. U. – jak to działa?

Bufor kombinowany to sprytne rozwiązanie, które jednocześnie magazynuje ciepło do centralnego ogrzewania (C.O.) i przygotowuje ciepłą wodę użytkową (C.W.U.). Jego konstrukcja może przyjmować różne formy, np. zbiornik w zbiorniku (gdzie mniejszy zbiornik na C.W.U. jest zanurzony w większym zbiorniku bufora C.O.) lub bufor z wężownicą do przepływowego podgrzewania C.W.U. Zaletą takiego rozwiązania jest oszczędność miejsca i uproszczenie instalacji, ponieważ eliminuje potrzebę stosowania oddzielnego zasobnika C.W.U.

Taki system jest efektywny, ale wymaga precyzyjnego doboru i sterowania, aby zapewnić priorytet dla C.W.U. w razie potrzeby, jednocześnie utrzymując komfort cieplny w budynku. To dobra opcja dla domów, gdzie przestrzeń jest na wagę złota.

Analiza porównawcza: Kiedy podłączenie równoległe wygrywa z szeregowym?

Aby ułatwić wybór, przygotowałem tabelę porównawczą obu głównych typów podłączeń:

Jak widać, podłączenie równoległe wygrywa w scenariuszach, gdzie kluczowa jest maksymalna stabilność, elastyczność i bezpieczeństwo, zwłaszcza w rozbudowanych i mieszanych systemach. Podłączenie szeregowe może być wystarczające lub preferowane w prostszych instalacjach, gdzie minimalny przepływ przez pompę jest łatwiejszy do zapewnienia, a przestrzeń jest ograniczona.

Elementy, o których nie możesz zapomnieć – anatomia prawidłowego schematu

Prawidłowo zaprojektowany i wykonany schemat podłączenia pompy ciepła z buforem to nie tylko sam bufor i pompa. To także szereg kluczowych komponentów, które muszą znaleźć się w instalacji, aby zapewnić jej bezpieczeństwo, efektywność i bezawaryjną pracę. Pominięcie któregokolwiek z nich może mieć poważne konsekwencje.

Gdzie dokładnie umieścić pompy obiegowe dla obiegu źródła i instalacji?

Prawidłowe umiejscowienie pomp obiegowych, zwanych również cyrkulacyjnymi, jest fundamentalne dla wydajności całego systemu. W instalacji z pompą ciepła zazwyczaj mamy do czynienia z kilkoma obiegami:

• Obieg źródła ciepła: Jeśli pompa jest gruntowa, pompa obiegowa będzie odpowiadać za cyrkulację glikolu w kolektorze gruntowym. W przypadku pomp powietrznych, pompa obiegowa znajduje się w obiegu grzewczym.
• Obieg instalacji grzewczej: Pompy obiegowe dla obiegu grzewczego (np. podłogówki, grzejników) powinny być umieszczone w taki sposób, aby zapewnić odpowiedni przepływ wody do wszystkich odbiorników ciepła. Zazwyczaj montuje się je na zasilaniu poszczególnych obiegów, za rozdzielaczami.

Kluczowe jest, aby pompy były montowane w miejscu, które zapewni im łatwy dostęp do serwisu oraz zminimalizuje ryzyko kawitacji – zjawiska, które może prowadzić do uszkodzenia wirnika pompy. Zawsze należy przestrzegać zaleceń producenta pompy ciepła i pomp obiegowych odnośnie ich montażu.

Rozmieszczenie czujników temperatury – jak ich lokalizacja wpływa na sterowanie?

Czujniki temperatury to oczy pompy ciepła i systemu sterowania. Ich precyzyjne umiejscowienie jest absolutnie kluczowe dla prawidłowej pracy, optymalizacji i efektywności. Typowe miejsca montażu to:

• W buforze: Zazwyczaj na kilku wysokościach (góra, środek, dół), aby monitorować warstwowanie temperatury i sterować pracą pompy ciepła.
• Na zasilaniu i powrocie instalacji grzewczej: Pozwalają mierzyć temperaturę wody dostarczanej do budynku i wracającej z niego, co jest kluczowe dla obliczeń wydajności i sterowania.
• Na zewnątrz budynku: Czujnik temperatury zewnętrznej jest niezbędny do działania krzywej grzewczej, która dopasowuje temperaturę zasilania do aktualnych warunków pogodowych.

Błędy wynikające z niewłaściwej lokalizacji czujników mogą prowadzić do niedogrzewania lub przegrzewania pomieszczeń, nieefektywnego odszraniania, a w konsekwencji do wyższych rachunków i niezadowolenia z systemu.

Zawór trójdrogowy, zawory zwrotne i naczynie wzbiorcze – niezbędne zabezpieczenia

Każda instalacja grzewcza z pompą ciepła i buforem wymaga szeregu zabezpieczeń i elementów regulacyjnych. Oto najważniejsze z nich:

• Zawór trójdrogowy: Ten element jest niezwykle ważny w systemach, które oprócz ogrzewania C.O. przygotowują również ciepłą wodę użytkową (C.W.U.). Zawór trójdrogowy służy do przełączania przepływu między obiegiem C.O. a obiegiem zasobnika C.W.U., zapewniając priorytet dla podgrzewania wody użytkowej, gdy jest to potrzebne. Może być również wykorzystywany do zarządzania przepływem w instalacjach mieszanych.
• Zawory zwrotne: Ich rola jest prosta, ale krytyczna – zapobiegają cofaniu się wody i mieszaniu obiegów, zapewniając jednokierunkowy przepływ. Są niezbędne w wielu miejscach instalacji, aby pompy obiegowe pracowały prawidłowo i aby ciepło było kierowane tam, gdzie jest potrzebne.
• Naczynie wzbiorcze: Woda, podobnie jak inne substancje, zmienia swoją objętość pod wpływem temperatury. Naczynie wzbiorcze (najczęściej przeponowe) służy do kompensacji tych zmian objętości, chroniąc system przed nadmiernym wzrostem ciśnienia, który mógłby doprowadzić do uszkodzenia rur, zaworów czy samej pompy ciepła. Jest to kluczowy element bezpieczeństwa.

Grzałka elektryczna w buforze – kiedy jest potrzebna i jak ją podłączyć?

Grzałka elektryczna w buforze to element, który powinien być traktowany jako wspomaganie lub zabezpieczenie, a nie podstawowe źródło ciepła. Jest ona potrzebna w kilku sytuacjach:

• Awaryjne źródło ciepła: W przypadku awarii pompy ciepła, grzałka może zapewnić minimalne ogrzewanie budynku.
• Wspomaganie w ekstremalnie niskich temperaturach: Jeśli pompa ciepła nie jest w stanie samodzielnie pokryć zapotrzebowania na ciepło w bardzo mroźne dni, grzałka może ją wspomóc.
• Funkcja antybakteryjna C.W.U. (antylegionella): W przypadku buforów kombinowanych lub zasobników C.W.U. podgrzewanych przez pompę, grzałka może służyć do okresowego wygrzewania wody do wysokiej temperatury (np. 60-65°C), aby zwalczyć bakterie Legionella.

Podłączenie grzałki elektrycznej wymaga odpowiedniego zasilania elektrycznego i integracji ze sterowaniem pompy ciepła. Ważne jest, aby jej użycie było limitowane tylko do koniecznych sytuacji, ze względu na znacznie wyższe koszty energii elektrycznej w porównaniu do pracy pompy ciepła.

Najczęstsze błędy przy montażu bufora, które kosztują najwięcej – checklista do unikania wpadek

Nawet najlepsze komponenty nie zagwarantują efektywnej pracy, jeśli instalacja zostanie wykonana nieprawidłowo. Z mojego doświadczenia wynika, że pewne błędy przy montażu bufora ciepła powtarzają się nagminnie, prowadząc do obniżenia wydajności, skrócenia żywotności urządzeń i niepotrzebnych kosztów eksploatacji. Oto checklista, która pomoże ich uniknąć.

Błąd #1: Nieprawidłowo dobrana pojemność bufora – dlaczego więcej nie zawsze znaczy lepiej?

To jeden z najczęściej popełnianych błędów, który ma ogromny wpływ na całą instalację. Zarówno zbyt mała, jak i zbyt duża pojemność bufora jest niekorzystna:

• Zbyt mały bufor: Nie spełni swojej funkcji. Pompa ciepła nadal będzie taktować, nie będzie miała wystarczającego zładu wody do efektywnego defrostu, a stabilizacja temperatury w instalacji będzie słaba.
• Zbyt duży bufor: Choć intuicyjnie wydaje się, że większy to lepszy, w przypadku bufora to pułapka. Zbyt duży zbiornik będzie generował niepotrzebne straty energii (większa powierzchnia wymiany ciepła), będzie wymagał dłuższego czasu nagrzewania, a także zwiększy koszty inwestycji.

Ogólne wytyczne dotyczące doboru pojemności bufora to 10-20 litrów na każdy 1 kW mocy grzewczej pompy ciepła, ale zawsze należy brać pod uwagę specyfikę instalacji (np. typ ogrzewania, ilość wody w systemie). Według Cooper Hunter, dobór pojemności bufora jest kluczowy – zbyt mały nie spełni swojej funkcji, a zbyt duży będzie generował straty energii i wydłużał czas nagrzewania.

Błąd #2: Zbyt małe średnice rur przyłączeniowych – cichy zabójca wydajności

Hydraulika to podstawa każdej efektywnej instalacji grzewczej. Niewłaściwie dobrane, zbyt małe średnice rur prowadzą do zwiększonych oporów przepływu. Skutki są wielorakie:

• Pompy obiegowe muszą pracować ciężej, zużywając więcej energii elektrycznej.
• Generowany jest niepotrzebny hałas w instalacji.
• Obniża się wydajność całego systemu grzewczego, ponieważ przepływ ciepła jest ograniczony.
• Skraca się żywotność pomp obiegowych, które pracują pod zbyt dużym obciążeniem.

Zawsze należy stosować średnice rur zgodne z zaleceniami producenta pompy ciepła i projektanta instalacji, uwzględniając przepływy i moce.

Błąd #3: Pominięcie zaworu nadmiarowo-upustowego w układzie szeregowym

Ten błąd jest szczególnie krytyczny w przypadku podłączenia szeregowego bufora. Jak już wspominałem, w układzie szeregowym nie ma hydraulicznego oddzielenia obiegów. Jeśli w instalacji grzewczej (np. na grzejnikach) znajdują się zawory termostatyczne, które mogą się zamknąć, przepływ wody przez pompę ciepła może zostać drastycznie ograniczony lub całkowicie zablokowany. Brak zaworu nadmiarowo-upustowego w takiej sytuacji oznacza, że pompa ciepła będzie pracować bez przepływu, co prowadzi do jej przegrzewania się i nieuchronnego uszkodzenia. Zawór ten jest niezbędny, aby zapewnić minimalny przepływ przez pompę nawet przy zamkniętych odbiornikach.

Błąd #4: Brak lub niewystarczająca izolacja termiczna bufora i orurowania

To błąd, który często jest bagatelizowany, a ma bezpośrednie przełożenie na koszty eksploatacji. Brak odpowiedniej izolacji termicznej bufora, a także rur prowadzących do niego (zwłaszcza w nieogrzewanych pomieszczeniach, takich jak kotłownia czy piwnica), skutkuje znacznymi stratami ciepła do otoczenia. Ciepło, za które zapłaciliśmy, ucieka bezpowrotnie. W konsekwencji:

• Obniża się efektywność energetyczna całego systemu.
• Pompa ciepła musi pracować dłużej, aby uzupełnić ubytki ciepła, co zwiększa zużycie energii.
• Wzrastają rachunki za ogrzewanie.

Zawsze należy stosować wysokiej jakości izolację o odpowiedniej grubości, zarówno na buforze, jak i na całym orurowaniu.

Dobór i optymalizacja – praktyczne wskazówki dla Twojej instalacji

Po omówieniu kluczowych aspektów i potencjalnych pułapek, przejdźmy do praktycznych wskazówek, które pomogą w optymalnym doborze i konfiguracji bufora, aby Twoja instalacja z pompą ciepła działała z maksymalną efektywnością i komfortem.

Jak obliczyć optymalną pojemność bufora dla Twojej pompy ciepła? (Wzory i przykłady)

Jak już wspomniałem, dobór pojemności bufora jest kluczowy. Ogólne wytyczne to 10-20 litrów na 1 kW mocy grzewczej pompy ciepła. Precyzyjniej, możemy przyjąć następujące wartości, które są dobrym punktem wyjścia:

Przykład obliczeń:

1. Dla domu z ogrzewaniem podłogowym i pompą ciepła o mocy 8 kW:

   Minimalna pojemność bufora = 8 kW * 10 l/kW = 80 litrów.
   Zalecana pojemność = 8 kW * 15 l/kW = 120 litrów.

2. Dla domu z ogrzewaniem grzejnikowym i pompą ciepła o mocy 12 kW:

   Minimalna pojemność bufora = 12 kW * 15 l/kW = 180 litrów.
   Zalecana pojemność = 12 kW * 20 l/kW = 240 litrów.

Pamiętaj, że są to wartości orientacyjne. Zawsze warto skonsultować się z doświadczonym projektantem lub instalatorem, który uwzględni specyfikę Twojego budynku i systemu.

Instalacja mieszana (grzejniki i podłogówka) – jak bufor godzi różne temperatury zasilania?

Instalacje mieszane, łączące ogrzewanie podłogowe (wymagające niskich temperatur zasilania, np. 30-35°C) z grzejnikami (wymagającymi wyższych temperatur, np. 45-55°C), to często spotykane wyzwanie. Właśnie w takich systemach bufor ciepła staje się absolutnie kluczowym elementem. Działa on jak rozdzielacz i magazyn, pozwalając na stabilne dostarczanie wody o różnych parametrach do poszczególnych obiegów.

Pompa ciepła pracuje, dostarczając ciepło do bufora, a z bufora, za pomocą odpowiednich grup pompowych i zaworów mieszających, woda o dopasowanej temperaturze jest kierowana do podłogówki i grzejników. To rozwiązanie znacznie zwiększa elastyczność i komfort systemu, jednocześnie optymalizując pracę pompy ciepła.

Przeczytaj również: Pompa ciepła solanka-woda czy powietrze-woda – co wybrać?

Czy Twoja instalacja zawsze potrzebuje bufora? Scenariusze, w których można go pominąć

Chociaż w większości przypadków zdecydowanie zalecam stosowanie bufora, istnieją pewne rzadkie scenariusze, w których można rozważyć jego pominięcie. Są to jednak wyjątki od reguły i zawsze wymagają bardzo dokładnej analizy:

• Bardzo małe instalacje o stałym zapotrzebowaniu na ciepło: W niezwykle małych obiektach, gdzie pompa ciepła o małej mocy pracuje w bardzo stabilnych warunkach, bufor może być mniej krytyczny.
• Systemy z pompami ciepła o modulowanej mocy (inwerterowymi) i bardzo dużą pojemnością wodną instalacji: Nowoczesne pompy inwerterowe są w stanie precyzyjnie dopasować swoją moc do bieżącego zapotrzebowania, co ogranicza taktowanie. Jeśli dodatkowo sama instalacja (np. bardzo rozległa podłogówka) ma dużą pojemność wodną, która pełni rolę naturalnego bufora, to w niektórych przypadkach można zrezygnować z dodatkowego zbiornika.
• Systemy z dedykowanymi rozwiązaniami producenta: Niektórzy producenci pomp ciepła oferują zintegrowane rozwiązania, gdzie funkcje bufora są wbudowane w jednostkę wewnętrzną lub gdzie system sterowania jest na tyle zaawansowany, że minimalizuje potrzebę zewnętrznego bufora.

Podkreślam jednak, że są to wyjątki. W zdecydowanej większości przypadków bufor jest wysoce zalecany, a jego brak może prowadzić do problemów, które ostatecznie okażą się droższe niż początkowa inwestycja w ten element.
