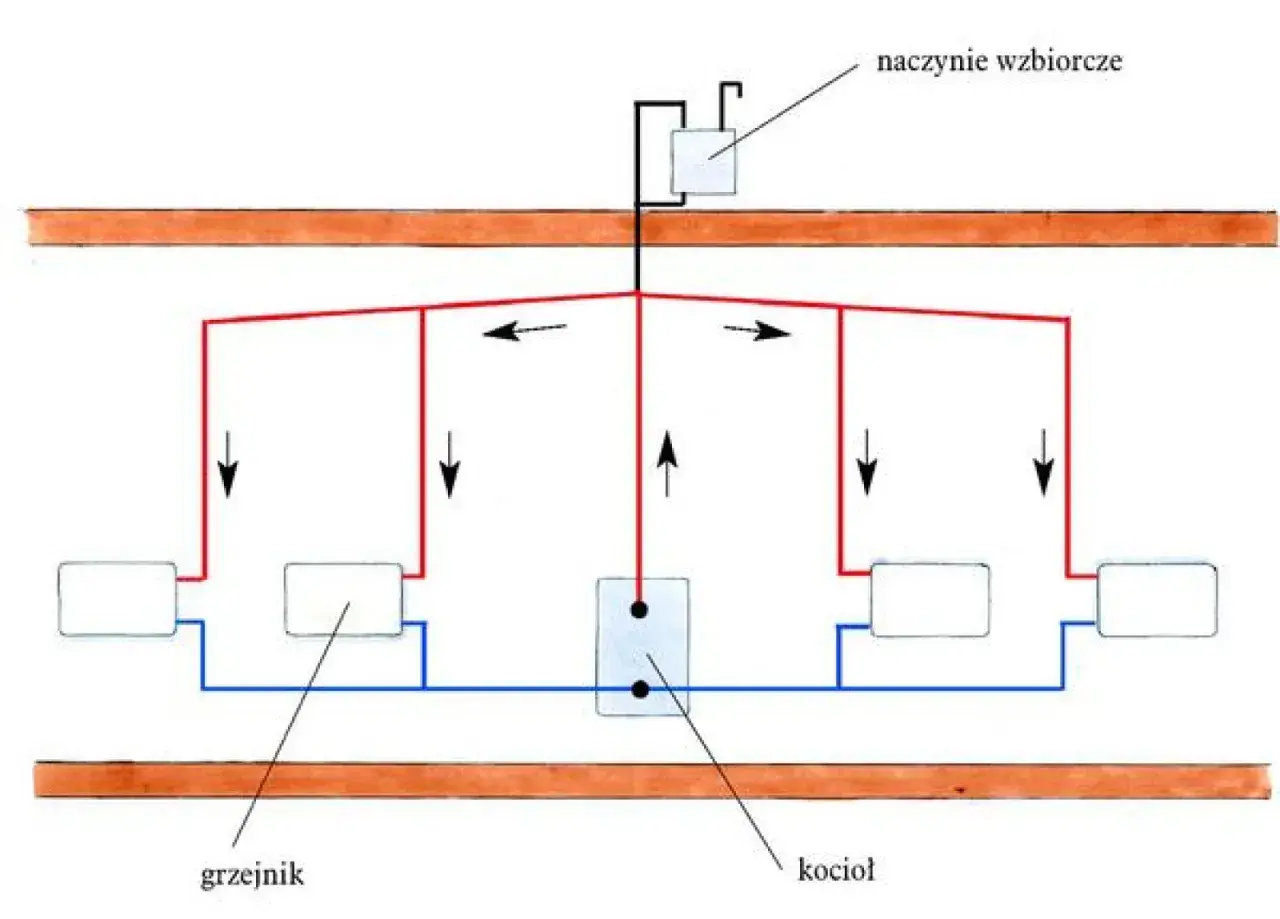

Prosty schemat centralnego ogrzewania - Zrozum i uniknij błędów

Wprowadzenie do świata centralnego ogrzewania nie musi być skomplikowane. Wiem, że dla wielu osób schematy instalacji grzewczych wyglądają jak skomplikowane diagramy, zarezerwowane wyłącznie dla inżynierów. Moją misją jest jednak pokazanie, że zrozumienie podstaw działania prostej instalacji C.O. w domu jednorodzinnym jest w zasięgu ręki każdego. Ta wiedza to nie tylko ciekawostka, ale przede wszystkim klucz do świadomego użytkowania, efektywnego planowania i unikania kosztownych błędów. Pozwól, że wyjaśnię Ci, dlaczego warto poświęcić chwilę, aby poznać serce Twojego domowego ciepła.

Dlaczego zrozumienie schematu C. O. to pierwszy krok do ciepłego i oszczędnego domu?

Dla wielu właścicieli domów jednorodzinnych instalacja centralnego ogrzewania jest niczym czarna skrzynka – działa, ale nikt do końca nie wie, jak. Tymczasem podstawowa wiedza o schematach C.O. to fundament, który pozwala na znacznie więcej niż tylko bezproblemowe użytkowanie. Dzięki niej możesz nie tylko zapewnić sobie komfort cieplny, ale także realnie wpłynąć na oszczędności i długowieczność całego systemu.

Po co Ci schemat, skoro i tak zatrudnisz fachowca?

Zapewne pomyślisz: "Przecież od tego jest instalator, żebym ja nie musiał znać się na schematach!". I masz rację, profesjonalista wykona swoją pracę. Jednak posiadanie podstawowej wiedzy o tym, jak działa centralne ogrzewanie, daje Ci niezwykłą przewagę. Pozwala zadawać świadome pytania, lepiej rozumieć proponowane rozwiązania i efektywniej komunikować się z instalatorem. To nie jest kwestia kontroli, ale poczucia sprawczości i zrozumienia, co dzieje się w Twoim domu. Dzięki temu możesz podjąć bardziej świadome decyzje, które wpłyną na komfort i koszty eksploatacji przez lata.

Jak czytanie schematu uchroni Cię przed kosztownymi błędami?

Z mojego doświadczenia wynika, że wiele kosztownych błędów w instalacjach C.O. wynika z braku podstawowej wiedzy u inwestora. Zrozumienie prostego schematu może uchronić Cię przed takimi pułapkami jak błędny dobór typu instalacji do źródła ciepła, niewłaściwe umiejscowienie kluczowych elementów czy brak zrozumienia zasad działania. Te błędy mogą prowadzić do nieefektywnego ogrzewania, częstych awarii, a w konsekwencji do konieczności kosztownych poprawek. Pamiętaj, że wiedza to siła – nie tylko w negocjacjach z wykonawcą, ale przede wszystkim w weryfikacji jakości jego pracy i zapewnieniu sobie spokoju na lata.

Anatomia prostego ogrzewania: Z czego składa się każda instalacja C. O.?

Zanim zagłębimy się w szczegóły, spójrzmy na instalację centralnego ogrzewania jak na organizm. Ma swoje serce, żyły, naczynia krwionośne i organy odpowiedzialne za bezpieczeństwo. Podstawowy schemat centralnego ogrzewania w domu jednorodzinnym zawsze składa się z kilku kluczowych elementów, które muszą ze sobą współpracować, aby zapewnić ciepło.

Serce systemu: Jakie źródło ciepła (kocioł) wybrać do prostej instalacji?

Sercem każdej instalacji C.O. jest źródło ciepła, czyli najczęściej kocioł. To on odpowiada za podgrzewanie czynnika grzewczego, którym zazwyczaj jest woda. Na rynku dostępnych jest wiele typów kotłów, a wybór odpowiedniego ma kluczowe znaczenie dla prostoty i efektywności całej instalacji:

• Kotły gazowe: Są bardzo popularne w domach jednorodzinnych ze względu na wygodę użytkowania, niską emisję spalin i stosunkowo niewielkie rozmiary. Idealnie sprawdzają się w instalacjach zamkniętych.
• Kotły na paliwo stałe (np. węgiel, drewno, pellet): Wymagają więcej obsługi (uzupełnianie paliwa, czyszczenie), ale są często wybierane ze względu na niższe koszty paliwa. Ze względów bezpieczeństwa często współpracują z instalacjami w układzie otwartym.
• Kotły elektryczne: Proste w montażu i obsłudze, nie wymagają komina ani kotłowni. Ich główną wadą są jednak wysokie koszty eksploatacji przy obecnych cenach prądu.
• Pompy ciepła: To nowoczesne i ekologiczne rozwiązanie, które pobiera energię z otoczenia. Wymaga jednak większej inwestycji początkowej i najlepiej współpracuje z niskotemperaturowymi systemami grzewczymi, takimi jak ogrzewanie podłogowe.

Wybór kotła często determinuje typ całej instalacji (otwarta/zamknięta), dlatego jest to jedna z pierwszych i najważniejszych decyzji.

Naczynie wzbiorcze: Cichy strażnik bezpieczeństwa Twojej instalacji

Naczynie wzbiorcze to element, o którym często zapominamy, ale jego rola jest nie do przecenienia. Jego główną funkcją jest kompensowanie zmian objętości wody w instalacji, które zachodzą pod wpływem temperatury. Woda, jak większość substancji, zwiększa swoją objętość, gdy się nagrzewa. Bez naczynia wzbiorczego, nadmierne ciśnienie mogłoby uszkodzić rury lub kocioł.

• Naczynia otwarte: Charakteryzują się bezpośrednim kontaktem z powietrzem. Są stosowane głównie w starszych instalacjach oraz przy kotłach na paliwo stałe, które nie mają automatycznego wygaszania. Ich zaletą jest prostota i bezpieczeństwo w przypadku gwałtownego wzrostu temperatury, wadą – kontakt wody z tlenem, co sprzyja korozji i konieczność regularnego uzupełniania wody.
• Naczynia zamknięte (przeponowe): To standard w nowoczesnych systemach, zwłaszcza przy kotłach gazowych, olejowych i pompach ciepła. Woda jest oddzielona od powietrza elastyczną przeponą. Chroni to instalację przed korozją i stratami wody, ale wymaga dodatkowego zaworu bezpieczeństwa, który upuści nadmiar ciśnienia w awaryjnej sytuacji.

Pompa obiegowa: Czy jest niezbędna w każdym systemie?

Pompa obiegowa to małe, ale niezwykle ważne urządzenie, którego zadaniem jest wymuszanie obiegu wody w systemie. Bez niej woda w grzejnikach mogłaby krążyć zbyt wolno lub wcale, a pomieszczenia nie byłyby odpowiednio ogrzewane. Jest ona niezbędna w systemach pompowych, które są dziś dominujące. W systemach grawitacyjnych, o których opowiem później, można się bez niej obejść. Pompa zwiększa wydajność i elastyczność projektowania instalacji, pozwalając na stosowanie mniejszych rur i szybsze rozprowadzanie ciepła. Należy jednak pamiętać, że jej praca wiąże się z zużyciem energii elektrycznej.

Grzejniki i rury: Jak ciepło dociera do Twoich pokoi?

Rury to nic innego jak "żyły" naszej instalacji, którymi czynnik grzewczy (gorąca woda) transportowany jest od kotła do grzejników i z powrotem. Mogą być wykonane z miedzi, stali, a coraz częściej z tworzyw sztucznych (np. PEX). Ich średnica i izolacja mają wpływ na efektywność całego systemu. Grzejniki natomiast to odbiorniki ciepła – to one oddają ciepło do pomieszczenia. Najpopularniejsze są grzejniki płytowe, ale spotyka się także żeberkowe czy konwektorowe. Ich odpowiedni dobór i umiejscowienie są kluczowe dla komfortu cieplnego w każdym pokoju.

Zawory i filtry: Mali, ale kluczowi gracze w układance

W każdej instalacji C.O. znajdziesz szereg mniejszych, ale niezwykle ważnych elementów. Zawory, takie jak odcinające (do odcinania przepływu), regulacyjne czy termostatyczne (do precyzyjnej kontroli temperatury w pomieszczeniu), umożliwiają sterowanie systemem i jego serwisowanie. Filtry natomiast chronią pompę i kocioł przed zanieczyszczeniami, które mogą pojawić się w wodzie grzewczej, zapewniając dłuższą żywotność całej instalacji. To właśnie te "małe" elementy często decydują o bezawaryjności i komforcie użytkowania.

Układ otwarty czy zamknięty? Kluczowa decyzja dla Twojej instalacji

Jedną z fundamentalnych decyzji projektowych, która ma wpływ na bezpieczeństwo, efektywność i koszty systemu centralnego ogrzewania, jest wybór między układem otwartym a zamkniętym. To nie tylko kwestia techniczna, ale często także wymóg prawny, zależny od typu kotła, jaki zdecydujesz się zainstalować.

Prosty schemat instalacji otwartej: Kiedy to rozwiązanie jest wciąż najlepsze?

Instalacje w układzie otwartym to historycznie starsze, ale wciąż stosowane rozwiązanie, zwłaszcza tam, gdzie mamy do czynienia z kotłami na paliwa stałe bez automatycznego wygaszania. Ich cechą charakterystyczną jest obecność otwartego naczynia wzbiorczego, które ma bezpośredni kontakt z powietrzem. Naczynie to jest zazwyczaj montowane w najwyższym punkcie instalacji, np. na strychu. Jego główną zaletą jest bezpieczeństwo – w przypadku przegrzania wody, nadmiar ciśnienia jest swobodnie uwalniany do atmosfery, co zapobiega awariom. Jest to rozwiązanie proste konstrukcyjnie i niezawodne. Niestety, ma też swoje wady: stały kontakt wody z tlenem sprzyja korozji elementów instalacji, a także powoduje ubytki wody przez parowanie, co wymaga regularnego uzupełniania. Według danych Moleo.pl, instalacje otwarte są nadal rekomendowane dla kotłów na paliwa stałe, które nie posiadają zaawansowanej automatyki, ze względu na ich inherentne bezpieczeństwo w przypadku niekontrolowanego wzrostu temperatury.

Schemat instalacji zamkniętej: Nowoczesny standard – zalety i wymagania

Instalacje w układzie zamkniętym to nowoczesny standard, dominujący w nowych budynkach i przy zastosowaniu kotłów gazowych, olejowych, elektrycznych czy pomp ciepła. Zamiast otwartego naczynia wzbiorczego stosuje się tutaj zamknięte, przeponowe naczynie wzbiorcze. Woda grzewcza jest całkowicie odizolowana od powietrza, co znacznie ogranicza korozję i straty wody. Bezpieczeństwo w tym układzie zapewnia zawór bezpieczeństwa, który w razie przekroczenia dopuszczalnego ciśnienia automatycznie upuszcza nadmiar wody. Zalety to mniejsza korozja, brak konieczności uzupełniania wody i mniejsze straty ciepła. Wymagania to precyzyjna kontrola ciśnienia oraz obecność zaworu bezpieczeństwa, który jest kluczowym elementem chroniącym instalację przed uszkodzeniem.

Układ mieszany: Jak połączyć kocioł na węgiel z nowoczesną, zamkniętą instalacją?

Co zrobić, gdy chcesz korzystać z ekonomicznego kotła na paliwo stałe (wymagającego układu otwartego), ale jednocześnie zależy Ci na zaletach nowoczesnej, zamkniętej instalacji grzewczej w pozostałej części domu? Rozwiązaniem jest układ mieszany. Polega on na fizycznym oddzieleniu obiegu kotłowego (otwartego) od obiegu grzewczego w domu (zamkniętego) za pomocą wymiennika płytowego. Wymiennik ten przekazuje ciepło z jednego obiegu do drugiego, nie dopuszczając do wymieszania się wody. Dzięki temu kocioł na paliwo stałe pracuje bezpiecznie w układzie otwartym, a reszta instalacji korzysta z zalet układu zamkniętego (brak korozji, niższe straty ciepła). To rozwiązanie jest opłacalne, gdy chcemy połączyć tradycyjne źródło ciepła z nowoczesnym komfortem i efektywnością.

Grawitacja czy pompa? Wyjaśniamy, jak krąży woda w Twoim ogrzewaniu

Sposób, w jaki czynnik grzewczy krąży w Twojej instalacji C.O., to kolejna kluczowa kwestia, która wpływa na projekt, koszty i efektywność. Mamy tu do czynienia z dwoma głównymi metodami: naturalną – grawitacyjną, oraz wymuszoną – pompową.

Schemat ogrzewania grawitacyjnego: Niezawodność w starym stylu – czy to się jeszcze opłaca?

Ogrzewanie grawitacyjne to klasyczne rozwiązanie, które wykorzystuje naturalne zjawisko zmiany gęstości wody. Gorąca woda z kotła, będąc lżejsza, unosi się do góry i rurami zasilającymi dociera do grzejników. Tam oddaje ciepło, ochładza się, staje się cięższa i rurami powrotnymi wraca do kotła. Cały ten proces odbywa się bez użycia pompy, co jest jego główną zaletą – system jest bezgłośny i niezależny od zasilania elektrycznego. Wadą jest jednak konieczność stosowania rur o większych średnicach, co zwiększa koszty i utrudnia ukrycie instalacji. Wymaga też precyzyjnego montażu z odpowiednimi spadkami, aby zapewnić swobodny przepływ. W nowym budownictwie jest rzadziej stosowane ze względu na mniejszą elastyczność projektową i niższą wydajność w porównaniu do systemów pompowych.

Schemat ogrzewania z pompą: Dlaczego to dziś najpopularniejsze rozwiązanie?

Ogrzewanie z pompą, czyli ogrzewanie pompowe, to dziś zdecydowanie najpopularniejsze rozwiązanie. Obieg wody jest w nim wymuszany przez pompę obiegową, co pozwala na znacznie szybsze i efektywniejsze rozprowadzanie ciepła. Dzięki pompie można stosować rury o mniejszych średnicach, co ułatwia montaż i estetykę instalacji. Daje to również większą swobodę w projektowaniu, umożliwiając np. instalację ogrzewania podłogowego, które wymaga wymuszonego obiegu. Zalety to przede wszystkim wydajność, elastyczność, szybkość nagrzewania pomieszczeń i możliwość precyzyjnej regulacji. Główną wadą jest zależność od prądu – w przypadku awarii zasilania system przestaje działać. Według danych Moleo.pl, większość współczesnych instalacji C.O. w domach jednorodzinnych opiera się na wymuszonym obiegu pompowym, co świadczy o jego dominacji na rynku.

Składamy wszystko w całość: Analiza przykładowego schematu C. O. dla domu jednorodzinnego

Po omówieniu poszczególnych elementów i typów instalacji, nadszedł czas, aby zobaczyć, jak to wszystko łączy się w spójną całość. Wyobraźmy sobie prosty schemat centralnego ogrzewania w typowym domu jednorodzinnym. Zrozumienie tego, jak poszczególne komponenty współpracują ze sobą, jest kluczem do pełnego zrozumienia Twojego systemu grzewczego.

Krok po kroku: Śledzimy drogę wody od kotła do grzejnika i z powrotem

Przyjmijmy, że mamy do czynienia z najpopularniejszym dziś systemem: zamkniętym, pompowym, z kotłem gazowym. Oto, jak wygląda cykl obiegu wody:

1. Start w kotle: Woda w kotle gazowym jest podgrzewana do zadanej temperatury.
2. Tłoczenie przez pompę: Pompa obiegowa zasysa podgrzaną wodę z kotła i tłoczy ją do rury zasilającej.
3. Droga do grzejników: Gorąca woda płynie rurą zasilającą, która rozgałęzia się, doprowadzając wodę do poszczególnych grzejników w pomieszczeniach.
4. Oddawanie ciepła: W grzejnikach woda oddaje swoje ciepło do otoczenia, ogrzewając pokoje. Grzejniki wyposażone w zawory termostatyczne pozwalają na indywidualną regulację temperatury w każdym pomieszczeniu.
5. Powrót do kotła: Schłodzona woda opuszcza grzejniki i wraca rurą powrotną do kotła, aby ponownie zostać podgrzana.
6. Rola naczynia wzbiorczego: W międzyczasie, jeśli temperatura wody wzrośnie, jej objętość zwiększy się. Nadmiar wody zostanie "wchłonięty" przez przeponowe naczynie wzbiorcze, a gdy temperatura spadnie, woda wróci do obiegu, utrzymując stabilne ciśnienie w instalacji.

Ten ciągły cykl zapewnia stałe dostarczanie ciepła do wszystkich pomieszczeń w domu.

Gdzie umieścić kluczowe elementy? Praktyczne wskazówki rozmieszczenia

Prawidłowe rozmieszczenie elementów instalacji C.O. ma kluczowe znaczenie dla jej efektywności i łatwości serwisowania:

• Kocioł: Najczęściej umieszcza się go w kotłowni, piwnicy lub specjalnie wydzielonym pomieszczeniu gospodarczym. Ważne jest zapewnienie odpowiedniej wentylacji i dostępu do komina (jeśli jest wymagany).
• Grzejniki: Optymalnie montuje się je pod oknami. Dlaczego? Tworzą one kurtynę ciepłego powietrza, która neutralizuje zimne powietrze napływające z okna, zapobiegając uczuciu chłodu.
• Naczynie wzbiorcze: W układzie otwartym musi być zamontowane w najwyższym punkcie instalacji, powyżej najwyższego grzejnika. W układzie zamkniętym naczynie przeponowe umieszcza się zazwyczaj w pobliżu kotła.
• Pompa obiegowa: Zazwyczaj montuje się ją na rurze powrotnej, tuż przed kotłem, aby tłoczyła chłodniejszą wodę do kotła. Zapewnia to jej dłuższą żywotność, ponieważ pracuje z niższą temperaturą.

Pamiętaj, że dostęp do tych elementów dla serwisu i konserwacji jest niezwykle ważny, dlatego należy to uwzględnić już na etapie projektowania.

Tajemnicze hieroglify, czyli jak czytać oznaczenia na schemacie centralnego ogrzewania

Schematy techniczne, choć na pierwszy rzut oka mogą wydawać się skomplikowane i pełne "hieroglifów", posługują się uniwersalnym językiem symboli. Zrozumienie tych podstawowych oznaczeń pozwoli Ci samodzielnie interpretować rysunki i lepiej rozumieć, co dzieje się w Twojej instalacji. To jak nauka alfabetu, który otwiera drzwi do świata wiedzy o Twoim ogrzewaniu.

Słownik symboli: Objaśnienie podstawowych oznaczeń kotła, pompy, zaworów i grzejników

Przygotowałem dla Ciebie słownik najczęściej spotykanych symboli na schematach centralnego ogrzewania. Zapoznanie się z nimi to pierwszy krok do samodzielnego czytania rysunków technicznych:

Symbol	Nazwa elementu	Opis funkcji
	Kocioł	Źródło ciepła w instalacji, podgrzewa czynnik grzewczy.
	Pompa obiegowa	Wymusza obieg czynnika grzewczego w instalacji.
	Grzejnik	Oddaje ciepło do pomieszczenia, ogrzewając je.
	Naczynie wzbiorcze otwarte	Kompensuje zmiany objętości wody w układzie otwartym, ma kontakt z atmosferą.
	Naczynie wzbiorcze przeponowe	Kompensuje zmiany objętości wody w układzie zamkniętym, oddzielone przeponą.
	Zawór odcinający	Służy do odcięcia przepływu czynnika w danym odcinku instalacji.
	Zawór bezpieczeństwa	Chroni instalację przed nadmiernym ciśnieniem, upuszczając czynnik.
	Filtr	Zatrzymuje zanieczyszczenia mechaniczne w instalacji, chroniąc pompę i kocioł.
	Termometr	Mierzy temperaturę czynnika grzewczego w danym punkcie.
	Manometr	Mierzy ciśnienie w instalacji.

Jak odróżnić rurę zasilającą od powrotnej na rysunku technicznym?

Rozróżnienie rury zasilającej od powrotnej na schemacie jest bardzo ważne, ponieważ pokazuje kierunek przepływu ciepła. Zazwyczaj stosuje się kilka konwencji:

• Grubość linii: Czasami rura zasilająca jest oznaczona grubszą linią, a powrotna cieńszą, choć nie jest to reguła.
• Strzałki: Najbardziej jednoznacznym oznaczeniem są strzałki wskazujące kierunek przepływu czynnika grzewczego. Zawsze szukaj ich na schemacie.
• Oznaczenia literowe: Często spotyka się oznaczenia literowe, takie jak "Z" (zasilanie) i "P" (powrót) lub "GZ" (gorące zasilanie) i "ZP" (zimny powrót).
• Kolorystyka: Na schematach kolorowych rury zasilające bywają czerwone, a powrotne niebieskie, jednak na czarno-białych rysunkach technicznych ta konwencja nie zawsze jest zachowana.

Pamiętaj, że rura zasilająca zawsze prowadzi gorącą wodę od kotła do grzejników, a rura powrotna schłodzoną wodę z powrotem do kotła.

Najczęstsze błędy w prostych instalacjach C. O. i jak ich uniknąć?

Nawet w prostych instalacjach centralnego ogrzewania łatwo o błędy, które mogą prowadzić do nieefektywnego działania, awarii, a nawet zagrożeń. Moje doświadczenie pokazuje, że świadomość tych pułapek jest pierwszym krokiem do ich uniknięcia. Chcę Ci pokazać, na co zwrócić uwagę, aby Twój system grzewczy działał bez zarzutu.

Błędny dobór średnicy rur: Czym grozi i jak go rozpoznać?

Prawidłowy dobór średnicy rur to jeden z najważniejszych aspektów projektowania instalacji C.O. To nie jest kwestia "na oko", ale precyzyjnych obliczeń hydraulicznych. Czym grozi błędny dobór?

• Zbyt małe średnice: Mogą prowadzić do niedogrzewania pomieszczeń, szczególnie tych najdalej położonych od kotła. Zwiększają opory przepływu, co zmusza pompę do cięższej pracy, zużywa więcej energii i skraca jej żywotność. Często objawia się to również uciążliwym szumem w rurach.
• Zbyt duże średnice: Choć wydają się bezpieczniejsze, również nie są optymalne. Skutkują wolniejszym nagrzewaniem się systemu, większą bezwładnością cieplną i niepotrzebnym wzrostem kosztów instalacji (droższe rury, więcej wody w systemie).

Jak to rozpoznać? Jeśli Twoje grzejniki nie grzeją równomiernie, słyszysz szumy w rurach lub pompa pracuje na maksymalnych obrotach, a mimo to w domu jest chłodno, to może być sygnał, że średnice rur zostały źle dobrane.

Niewłaściwe umiejscowienie naczynia wzbiorczego – konsekwencje dla układu otwartego

W przypadku instalacji w układzie otwartym, niewłaściwe umiejscowienie naczynia wzbiorczego to jeden z najgroźniejszych błędów. Naczynie to musi być zamontowane w najwyższym punkcie instalacji, powyżej najwyższego grzejnika. Jeśli zostanie umieszczone zbyt nisko, konsekwencje mogą być poważne:

• Zapowietrzanie się instalacji: Powietrze będzie gromadzić się w najwyższych punktach, blokując przepływ wody i powodując, że grzejniki nie będą grzały.
• Brak prawidłowej kompensacji objętości: Woda nie będzie miała gdzie swobodnie rozprężyć się pod wpływem temperatury, co może prowadzić do wzrostu ciśnienia i uszkodzenia elementów.
• Zagrożenie bezpieczeństwa: W skrajnych przypadkach, zwłaszcza przy kotłach na paliwo stałe, niewłaściwe umiejscowienie naczynia może prowadzić do niebezpiecznego wzrostu ciśnienia w systemie.

Pamiętaj, że w układach zamkniętych naczynie przeponowe ma inne zasady montażu i jest mniej wrażliwe na precyzyjne umiejscowienie względem wysokości.

Przeczytaj również: Kratki trawnikowe - idealne rozwiązanie na podjazd i parking przy domu

Brak niezbędnych zaworów odcinających: Dlaczego utrudnia to serwisowanie?

Brak odpowiedniej liczby i rozmieszczenia zaworów odcinających to błąd, który na pierwszy rzut oka wydaje się drobny, ale znacząco komplikuje życie w przyszłości. Zawory te umożliwiają odcięcie pojedynczych sekcji instalacji (np. jednego grzejnika, pompy czy fragmentu rurociągu) bez konieczności opróżniania całego systemu. Jeśli ich zabraknie, każda, nawet drobna naprawa, wymiana grzejnika czy konserwacja będzie wymagała spuszczenia całej wody z instalacji, a następnie jej ponownego napełnienia i odpowietrzenia. To nie tylko czasochłonne, ale także kosztowne i uciążliwe. Dlatego zawsze zwracaj uwagę, czy na schemacie przewidziano odpowiednie zawory odcinające przy kluczowych elementach i przed każdym grzejnikiem.
