Ocieplenie elewacji - Czy wiesz, jak prawidłowo kotwić styropian?

Właściwe kotwienie styropianu to jeden z kluczowych etapów procesu ocieplania budynku, który często bywa niedoceniany, a od którego zależy trwałość i efektywność całej elewacji. Ten kompleksowy przewodnik pomoże Ci wybrać odpowiednie kotwy, prawidłowo je zamontować i uniknąć kosztownych błędów, zapewniając długowieczność i skuteczność ocieplenia. Znajdziesz tu praktyczne wskazówki dotyczące doboru kotew do rodzaju podłoża i grubości styropianu, metody obliczania potrzebnej liczby oraz szczegółową instrukcję montażu krok po kroku.

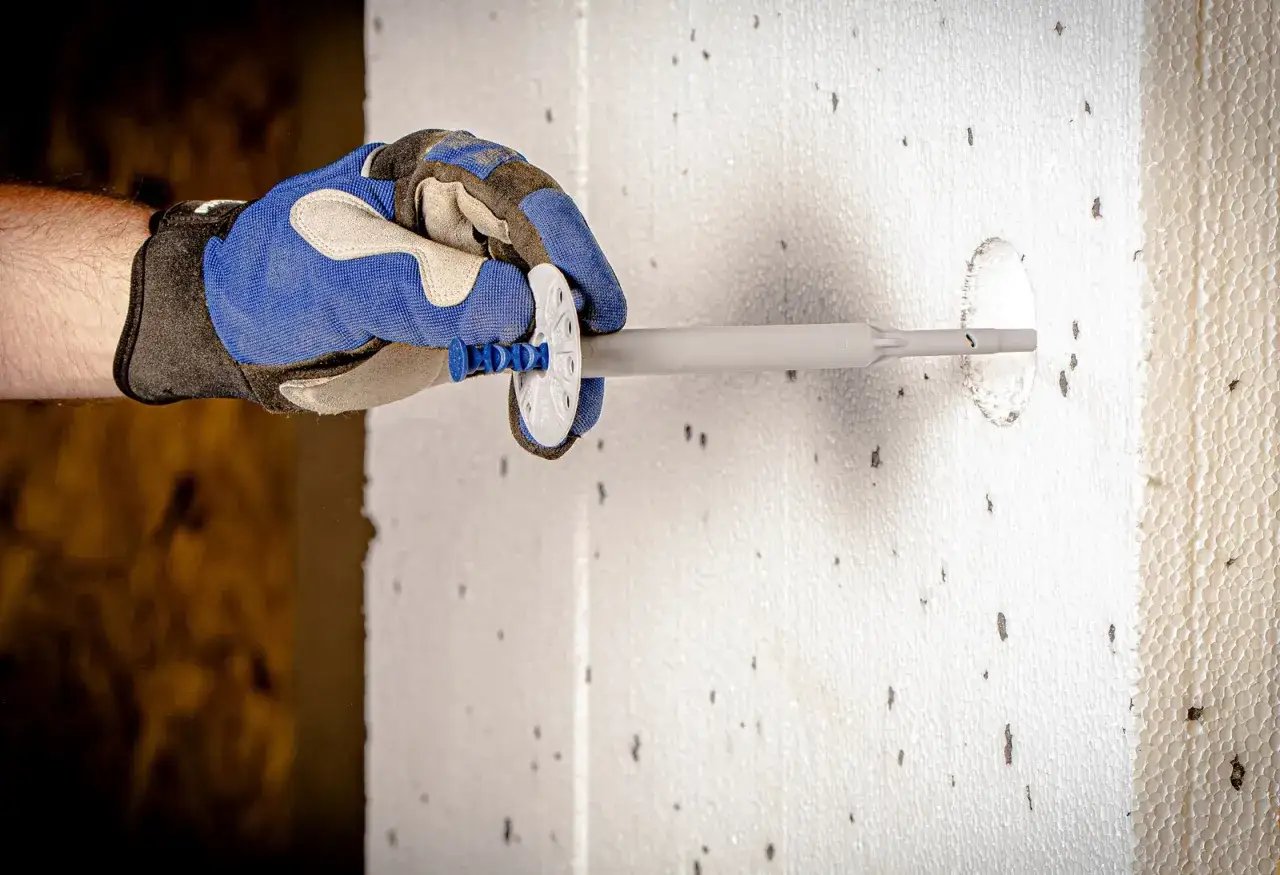

Dlaczego samo klejenie styropianu to za mało? Rola kotew w trwałości ocieplenia

Wielu inwestorów i wykonawców zastanawia się, czy samo klejenie płyt styropianowych jest wystarczające do zapewnienia stabilności ocieplenia. Moje doświadczenie pokazuje, że choć klej jest podstawą, to w wielu sytuacjach jego działanie musi być wspomagane przez mechaniczne łączniki, czyli kotwy. Bez nich cała konstrukcja ociepleniowa może być narażona na poważne uszkodzenia, a nawet całkowite oderwanie się od ściany.

Siły, które działają na Twoją elewację – o ssaniu wiatru i naprężeniach termicznych

Elewacja budynku jest nieustannie narażona na działanie różnorodnych sił zewnętrznych. Najgroźniejsze dla ocieplenia jest ssanie wiatru, które jest szczególnie intensywne w narożnikach budynku oraz na wyższych kondygnacjach. Wiatr, opływając budynek, tworzy podciśnienie, które próbuje "oderwać" płyty styropianowe od ściany. Dodatkowo, materiały budowlane podlegają naprężeniom termicznym – rozszerzają się i kurczą pod wpływem zmian temperatury. Styropian, zwłaszcza grafitowy, nagrzewa się i ochładza, co generuje wewnętrzne naprężenia. Te cykliczne ruchy mogą osłabiać połączenie klejowe, prowadząc do stopniowego odspajania się ocieplenia.

Kiedy kotwienie jest absolutnie konieczne, a kiedy zalecane? Wytyczne budowlane

Zgodnie z ogólnymi wytycznymi, kotwienie styropianu jest absolutnie konieczne w kilku przypadkach. Przede wszystkim dotyczy to budynków o wysokości powyżej 12 metrów, gdzie siły wiatru są znacznie większe. Niezbędne jest również przy ocieplaniu starych budynków, których podłoże (np. stary tynk) jest niepewne, pylące lub nierówne, co może osłabiać przyczepność kleju. Nawet na niższych budynkach, jeśli podłoże jest słabe, kotwienie staje się obowiązkowe. W pozostałych przypadkach, nawet jeśli klejenie wydaje się wystarczające, zawsze zalecam kotwienie jako dodatkowe zabezpieczenie. To niewielki koszt w porównaniu do potencjalnych strat związanych z uszkodzeniem elewacji.

Konsekwencje braku kotwienia – od pęknięć po oderwanie się ocieplenia

Brak kotwienia lub jego nieprawidłowy montaż może prowadzić do szeregu poważnych problemów. Najczęściej obserwuje się pęknięcia w warstwie zbrojonej, które są efektem ruchów płyt styropianowych. W skrajnych przypadkach, pod wpływem silnego wiatru lub długotrwałych naprężeń, może dojść do odspojenia się ocieplenia, a nawet jego całkowitego oderwania od ściany. To nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa i ogromnych kosztów naprawy. Ponadto, niewłaściwe kotwienie może prowadzić do powstawania mostków termicznych, czyli miejsc, przez które ucieka ciepło, co obniża efektywność energetyczną budynku i generuje wyższe rachunki za ogrzewanie.

Jak wybrać idealne kotwy do styropianu? Kluczowe kryteria, które musisz znać

Wybór odpowiednich kotew do styropianu to decyzja, która ma fundamentalne znaczenie dla trwałości i bezpieczeństwa całego systemu ociepleniowego. Nie ma jednego uniwersalnego rozwiązania, dlatego tak ważne jest, aby dokładnie przeanalizować warunki panujące na budowie. Musimy wziąć pod uwagę rodzaj ściany, grubość ocieplenia, a nawet specyfikę samego styropianu, aby dobrać łączniki, które będą działać efektywnie przez długie lata.

Ściana ścianie nierówna: dobór kotew do rodzaju podłoża (beton, cegła pełna, pustak ceramiczny, beton komórkowy)

Rodzaj podłoża, do którego mocujemy styropian, jest absolutnie kluczowy przy wyborze kotew. Inne łączniki sprawdzą się w twardym betonie, a inne w kruchym betonie komórkowym. Do podłoży pełnych i twardych, takich jak beton, cegła pełna czy silikat, zazwyczaj stosuje się kotwy z krótką strefą rozporu, które pewnie klinują się w materiale. Natomiast do materiałów z pustkami, takich jak pustaki ceramiczne (np. Porotherm) czy bloczki z betonu komórkowego, konieczne są kołki z dłuższą strefą rozporu lub specjalne kotwy wkręcane, które zapewniają pewne zakotwienie w delikatniejszej strukturze. Poniższa tabela przedstawia rekomendacje:

Trzpień metalowy czy plastikowy? Walka z mostkami termicznymi i rola wytrzymałości

Kolejnym ważnym elementem jest materiał, z którego wykonany jest trzpień kotwy. Kotwy z trzpieniem plastikowym są często wybierane ze względu na ich właściwości termiczne – minimalizują ryzyko powstawania mostków termicznych, czyli miejsc, przez które ciepło ucieka z budynku. Są wystarczające dla większości zastosowań z lekkim styropianem. Natomiast kotwy z trzpieniem metalowym charakteryzują się znacznie większą wytrzymałością mechaniczną, co jest kluczowe w przypadku mocowania cięższych materiałów izolacyjnych, takich jak wełna mineralna, lub w miejscach narażonych na ekstremalne obciążenia wiatrem. Aby połączyć zalety obu rozwiązań, na rynku dostępne są trzpienie metalowe z łbem pokrytym tworzywem – oferują wytrzymałość metalu przy jednoczesnym ograniczeniu przewodnictwa cieplnego.

Jak obliczyć prawidłową długość kotwy? Wzór na sukces uwzględniający grubość styropianu i głębokość zakotwienia

Prawidłowa długość kotwy jest krytyczna dla jej skuteczności. Musi być ona dopasowana do grubości styropianu oraz wymaganej głębokości zakotwienia w ścianie nośnej. Wzór jest prosty: długość kotwy = grubość styropianu + grubość warstwy kleju (ok. 1-2 cm) + minimalna głębokość zakotwienia w podłożu. Minimalne głębokości zakotwienia są różne dla różnych materiałów: w betonie to zazwyczaj 5-6 cm, natomiast w materiałach słabszych, takich jak beton komórkowy czy pustaki ceramiczne, powinno to być 8-10 cm, a nawet więcej, aby zapewnić pewne mocowanie. Zawsze należy sprawdzić zalecenia producenta kotew i styropianu.

Kotwy do styropianu białego a grafitowego – czy jest jakaś różnica?

Choć zasady ogólne kotwienia są podobne, istnieją pewne różnice w podejściu do styropianu białego i grafitowego. Styropian grafitowy, dzięki zawartości grafitu, ma lepsze właściwości izolacyjne, ale jednocześnie jest bardziej podatny na nagrzewanie się pod wpływem słońca. To może prowadzić do większych naprężeń termicznych i ryzyka odkształceń. Dlatego też, do styropianu grafitowego zaleca się stosowanie zaślepek styropianowych (tzw. montaż zagłębiony). Zaślepki te pokrywają łeb kotwy, eliminując mostki termiczne i zapobiegając powstawaniu nieestetycznego efektu "biedronki" na elewacji, czyli widocznych punktów kotwienia, które mogą się pojawić w wyniku różnic temperatur i kondensacji pary wodnej.

Ile kotew na m2 styropianu? Praktyczny przewodnik po prawidłowym rozmieszczeniu

Prawidłowe rozmieszczenie kotew to nie tylko kwestia ich liczby, ale także strategicznego umiejscowienia, które uwzględnia specyfikę działania sił na elewację. Nie wystarczy po prostu "wbić" kilka kołków; musimy myśleć o tym, gdzie obciążenia są największe i jak najlepiej rozłożyć punkty mocowania, aby zapewnić maksymalną stabilność ocieplenia.

Standardowe zagęszczenie na powierzchni ściany – ile to właściwie jest?

Standardowo, na płaskiej powierzchni ściany, gdzie obciążenia wiatrem są mniejsze, stosuje się od 4 do 8 kotew na metr kwadratowy. Ta liczba jest wystarczająca, aby zapewnić odpowiednie mocowanie płyt styropianowych do podłoża. Wybór konkretnej wartości zależy od wielu czynników, takich jak rodzaj podłoża, wysokość budynku, grubość i ciężar ocieplenia, a także lokalne warunki wiatrowe. Zawsze warto sprawdzić zalecenia producenta systemu ociepleniowego, ponieważ to on bierze odpowiedzialność za trwałość całości.

Strefy newralgiczne, czyli dlaczego narożniki i krawędzie budynku wymagają więcej kotew

Jak już wspomniałem, narożniki i krawędzie budynku to strefy newralgiczne, gdzie siły ssące wiatru są znacznie większe. W tych miejscach wiatr tworzy wiry i podciśnienia, które mogą z łatwością oderwać płyty styropianowe, jeśli nie są one odpowiednio zabezpieczone. Dlatego też, w pasie o szerokości 1-2 metrów od narożników i krawędzi budynku, liczbę kotew należy zwiększyć do 6-10 sztuk na metr kwadratowy. Dla typowych domów jednorodzinnych często przyjmuje się 6 sztuk/m² na płaszczyźnie ściany i 8 sztuk/m² w narożnikach. To kluczowy element, którego zaniedbanie może prowadzić do poważnych uszkodzeń elewacji.

Przykładowe schematy rozmieszczenia kotew: układ "T" i "W"

Istnieją różne schematy rozmieszczenia kotew, które mają na celu optymalne rozłożenie obciążeń. Dwa najpopularniejsze to:

• Układ "T" (lub "L"): Kotwy rozmieszcza się w kształcie litery "T" lub "L" na każdej płycie styropianowej, z jedną kotwą w centralnym punkcie płyty i po jednej na każdym rogu, lub wzdłuż krawędzi. Jest to prosty i efektywny sposób na równomierne rozłożenie punktów mocowania.
• Układ "W": Ten schemat polega na rozmieszczeniu kotew w kształcie litery "W" na każdej płycie. Zapewnia to dodatkowe punkty mocowania w środkowej części płyty, co może być korzystne przy większych płytach lub w miejscach o zwiększonych obciążeniach.

Jak przeliczyć liczbę kotew na całą elewację i uniknąć kosztownych pomyłek?

Aby obliczyć całkowitą liczbę kotew potrzebnych na całą elewację, należy najpierw zmierzyć powierzchnię ścian, a następnie odjąć powierzchnię otworów okiennych i drzwiowych. Następnie, powierzchnię elewacji dzielimy na strefy (płaszczyzny ścian i strefy narożne/krawędziowe) i dla każdej strefy mnożymy jej powierzchnię przez odpowiednią liczbę kotew na metr kwadratowy. Zawsze warto doliczyć niewielki zapas (około 5-10%) na ewentualne uszkodzenia podczas montażu lub błędy w obliczeniach. To prosta matematyka, która pozwala uniknąć przestojów w pracy i dodatkowych kosztów związanych z domawianiem brakujących elementów.

Montaż kotew krok po kroku – instrukcja dla profesjonalisty i inwestora

Prawidłowy montaż kotew to proces, który wymaga precyzji i przestrzegania określonych zasad. Nawet najlepiej dobrane kotwy nie spełnią swojej funkcji, jeśli zostaną zamontowane w niewłaściwy sposób. Poniżej przedstawiam szczegółową instrukcję, która pomoże Ci przeprowadzić ten etap prac sprawnie i bez błędów.

1. Krok 1: Kiedy zacząć kotwienie? Czas schnięcia kleju jako kluczowy wyznacznik

   Absolutnie kluczowe jest, aby kotwienie rozpocząć dopiero po całkowitym związaniu kleju mocującego płyty styropianowe. Klej musi osiągnąć pełną wytrzymałość, aby płyty były stabilnie przytwierdzone do podłoża. Zazwyczaj trwa to od 24 godzin do nawet 3-4 dni, w zależności od rodzaju kleju, warunków atmosferycznych (temperatura, wilgotność) i zaleceń producenta. Zbyt wczesne kotwienie, gdy klej jest jeszcze "świeży", może spowodować jego uszkodzenie i osłabienie połączenia, co negatywnie wpłynie na całe ocieplenie.

2. Krok 2: Wiercenie otworów – dlaczego przy pustakach ceramicznych ZAWSZE wyłączamy udar?

   Wiercenie otworów pod kotwy wymaga precyzji. Otwory należy wiercić prostopadle do ściany, na odpowiednią głębokość, która uwzględnia długość kotwy i wymaganą głębokość zakotwienia. Najważniejsza zasada dotyczy pustaków ceramicznych (np. Porotherm): w ich przypadku należy bezwzględnie wiercić bez udaru. Udarowe wiercenie w pustakach powoduje kruszenie się wewnętrznych ścianek, co uniemożliwia prawidłowe zakotwienie kołka i drastycznie obniża jego wytrzymałość. Wiercenie bez udaru, choć wolniejsze, zapewnia nienaruszoną strukturę pustaka i pewne mocowanie. W przypadku betonu czy cegły pełnej można używać udaru.

3. Krok 3: Osadzanie kołka i prawidłowe dobijanie trzpienia

   Po wywierceniu otworu należy oczyścić go z pyłu, a następnie osadzić w nim korpus kotwy. Następnie, w zależności od typu kotwy, należy wbić lub wkręcić trzpień rozporowy. Ważne jest, aby trzpień był wbity lub wkręcony do momentu, gdy talerzyk kotwy będzie zlicowany z powierzchnią styropianu lub lekko zagłębiony (o 1-2 mm). Zbyt mocne dobicie może uszkodzić styropian i spowodować "efekt biedronki", natomiast zbyt słabe – nie zapewni odpowiedniego docisku i stabilności. Prawidłowo osadzona kotwa powinna pewnie trzymać płytę, bez jej deformowania.

4. Krok 4: Montaż powierzchniowy vs. zagłębiony (z zaślepką) – kiedy stosować i jak wykonać?

   Istnieją dwie główne metody montażu kotew:

   • Montaż powierzchniowy: Talerzyk kotwy jest zlicowany z powierzchnią styropianu. Jest to standardowa metoda stosowana głównie przy styropianie białym.
   • Montaż zagłębiony (z zaślepką): Talerzyk kotwy jest zagłębiony w styropianie na głębokość około 1-2 cm, a powstałe wgłębienie wypełnia się specjalną zaślepką styropianową. Ta metoda jest zalecana, a wręcz konieczna, przy styropianie grafitowym. Zaślepka eliminuje mostki termiczne, które mogłyby powstać w miejscu kotwienia, oraz zapobiega pojawieniu się "efektu biedronki" na elewacji. Do wykonania otworów pod zaślepki używa się specjalnych frezów. Według danych Mal-Drew, montaż zagłębiony z zaślepkami to sprawdzony sposób na długotrwałą estetykę i efektywność ocieplenia grafitowego.

7 najczęstszych błędów przy kotwieniu styropianu i jak ich uniknąć

Nawet najbardziej doświadczonym wykonawcom zdarzają się pomyłki, a w przypadku kotwienia styropianu, błędy mogą mieć długotrwałe i kosztowne konsekwencje. Jako ekspert, widziałem wiele źle wykonanych ociepleń, dlatego chcę Cię przestrzec przed najczęstszymi pułapkami. Znajomość tych błędów to pierwszy krok do ich unikania i zapewnienia, że Twoja elewacja będzie służyć przez lata.

1. Błąd #1: Zła głębokość zakotwienia – "płytkie" problemy o dużych konsekwencjach

   Zbyt mała głębokość zakotwienia to jeden z najpoważniejszych błędów. Jeśli kotwa nie zagłębi się wystarczająco głęboko w ścianę nośną, nie będzie w stanie zapewnić odpowiedniej siły trzymania. Skutkuje to osłabieniem całego systemu mocowania, co w konsekwencji może prowadzić do odspojenia się płyt styropianowych, zwłaszcza pod wpływem silnego wiatru. Zawsze należy sprawdzić minimalną wymaganą głębokość zakotwienia dla danego typu podłoża i długości kotwy.

2. Błąd #2: Wiercenie z udarem w pustakach – jak nie zniszczyć konstrukcji ściany?

   To błąd, o którym nie mogę przestać mówić, bo jego konsekwencje są katastrofalne. Wiercenie z udarem w pustakach ceramicznych (takich jak Porotherm) lub w betonie komórkowym prowadzi do kruszenia się wewnętrznych ścianek lub struktury materiału. W efekcie, kołek nie ma się w co zaklinować, a jego mocowanie jest iluzoryczne. Zawsze, powtarzam, zawsze wierć bez udaru w materiałach z pustkami, aby zachować integralność podłoża i zapewnić skuteczne zakotwienie.

3. Błąd #3: Efekt "biedronki" – skutki zbyt głębokiego montażu i brak zaślepek

   Efekt "biedronki" to nic innego jak widoczne na elewacji punkty kotwienia, które pojawiają się w wyniku różnic temperatur i kondensacji pary wodnej. Powstaje on, gdy kotwy są zbyt głęboko wbijane, deformując styropian, lub gdy nie stosuje się zaślepek styropianowych, szczególnie przy styropianie grafitowym. Aby uniknąć tego problemu, należy montować kotwy z talerzykiem zlicowanym lub lekko zagłębionym (1-2 mm) i zawsze stosować zaślepki przy styropianie grafitowym.

4. Błąd #4: Niewłaściwy dobór kotwy do materiału ściany

   Użycie niewłaściwego typu kotwy do danego podłoża to przepis na katastrofę. Kotwa przeznaczona do betonu nie sprawdzi się w pustaku ceramicznym, a ta do pustaka będzie niepotrzebnie droga i skomplikowana w montażu w betonie. Zawsze należy dokładnie zidentyfikować rodzaj podłoża i dobrać łącznik z odpowiednią strefą rozporu oraz mechanizmem działania, który zapewni pewne i trwałe mocowanie.

5. Błąd #5: Ignorowanie stref krawędziowych i narożnych

   Jak już podkreślałem, narożniki i krawędzie budynku są najbardziej narażone na działanie sił ssących wiatru. Ignorowanie tego faktu i stosowanie takiej samej liczby kotew na całej powierzchni elewacji to poważny błąd. W tych newralgicznych strefach należy zwiększyć liczbę łączników, aby zapewnić dodatkowe zabezpieczenie i uniknąć oderwania się ocieplenia.

6. Błąd #6: Zbyt wczesne kotwienie na "świeżym" kleju

   Kotwienie przed związaniem kleju to błąd, który może osłabić zarówno połączenie klejowe, jak i mechaniczne. Świeży klej jest miękki i podatny na uszkodzenia, a wbijanie w niego kotew może go zniszczyć, zamiast wzmocnić. Zawsze należy poczekać, aż klej całkowicie zwiąże i osiągnie pełną wytrzymałość, co zazwyczaj trwa od 24 godzin do kilku dni.

7. Przeczytaj również: Jaki kompresor olejowy wybrać do warsztatu domowego?

   Błąd #7: Używanie uszkodzonych lub zdeformowanych łączników

   Nigdy nie należy używać uszkodzonych, zdeformowanych lub niekompletnych kotew. Każdy element systemu mocowania musi być w idealnym stanie, aby zapewnić maksymalną wytrzymałość. Uszkodzone talerzyki, wygięte trzpienie czy pęknięte korpusy nie spełnią swojej funkcji i mogą prowadzić do osłabienia całego ocieplenia. Lepiej wyrzucić kilka wadliwych kotew niż ryzykować trwałość całej elewacji.
