Kotwy do okien - Jak dobrać? Stabilny i ciepły montaż

Wybór odpowiednich kotew do okien to decyzja, która ma fundamentalne znaczenie dla trwałości, stabilności i szczelności całej instalacji okiennej. Ten artykuł to kompleksowy przewodnik, który pomoże Ci zrozumieć, czym są kotwy, jakie są ich rodzaje i jak dobrać idealne rozwiązanie do specyfiki Twojego montażu, niezależnie od typu ściany czy materiału okna. Jak podkreślają eksperci z branży, w tym według danych E-stal, prawidłowe mocowanie jest tak samo ważne, jak jakość samego okna.

Dlaczego dobór kotew to fundament stabilnego i ciepłego okna

Prawidłowy dobór kotew to nie tylko kwestia estetyki czy chwilowej wygody montażu, ale przede wszystkim gwarancja funkcjonalności i komfortu użytkowania okien przez lata. To właśnie one odpowiadają za to, czy Twoje okno będzie stabilne, szczelne i efektywnie izolować wnętrze od warunków zewnętrznych.

Czym właściwie jest kotwa okienna i jaką rolę pełni w konstrukcji?

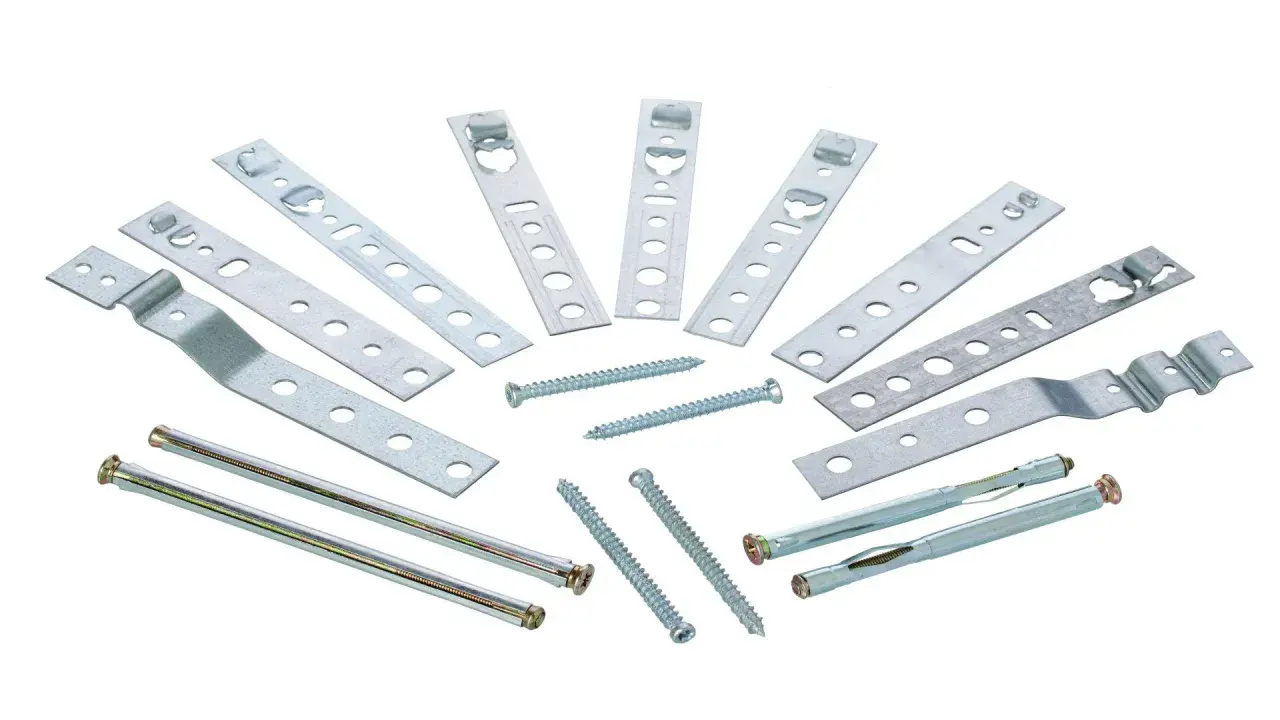

Kotwy do okien to nic innego jak metalowe łączniki, których głównym zadaniem jest stabilne i trwałe mocowanie ościeżnicy okiennej do muru konstrukcyjnego budynku. Pełnią one rolę niewidocznego, lecz niezwykle ważnego elementu, który przenosi wszelkie obciążenia – zarówno te wynikające z ciężaru samego okna, jak i sił zewnętrznych, takich jak silne parcie wiatru czy drgania. Właściwie dobrane i zamontowane kotwy mają bezpośredni wpływ na stabilność całej konstrukcji okiennej, jej szczelność (zapobiegając powstawaniu nieszczelności) oraz w konsekwencji na izolacyjność termiczną i akustyczną. Bez nich okno nie byłoby w stanie prawidłowo funkcjonować, a jego trwałość byłaby mocno zagrożona.

Skutki błędnego wyboru: od nieszczelności po uszkodzenie ramy

Niestety, oszczędności na kotwach lub ich niewłaściwy dobór to prosta droga do poważnych problemów. Konsekwencje mogą być dalekosiężne i kosztowne. Przede wszystkim, niewłaściwe mocowanie może prowadzić do utraty stabilności okna, co objawia się jego "chwianiem się" w otworze. To z kolei generuje nieszczelności – pojawiają się przeciągi, wzrasta utrata ciepła, a rachunki za ogrzewanie rosną. W skrajnych przypadkach może dojść do uszkodzeń ramy okiennej, takich jak pęknięcia czy deformacje, zwłaszcza w przypadku okien PVC, które pod wpływem temperatury pracują. Błędy w mocowaniu sprzyjają również powstawaniu mostków termicznych, czyli miejsc, przez które ciepło ucieka z budynku. W najbardziej ekstremalnych sytuacjach, przy bardzo dużych obciążeniach wiatrowych, źle zamocowane okno może nawet wypaść z otworu. Zatem, jak widać, oszczędności na tak kluczowym elemencie mogą prowadzić do znacznie większych kosztów w przyszłości, związanych z naprawami lub nawet wymianą całej stolarki.

Kotwa czy dybel? Kluczowe różnice, które musisz poznać przed montażem

Choć terminy "kotwa" i "dybel" bywają w języku potocznym używane zamiennie, w kontekście montażu okien oznaczają dwa różne typy łączników, o odmiennej charakterystyce i zastosowaniu. Zrozumienie tych różnic jest kluczowe dla podjęcia właściwej decyzji montażowej i zapewnienia optymalnej stabilności okna.

Kotwy montażowe: kiedy elastyczność połączenia jest zaletą?

Kotwy, często nazywane również blachami montażowymi, to płaskowniki wykonane zazwyczaj ze stali ocynkowanej. Montuje się je poprzez przykręcenie do boku ramy okiennej, a następnie mocuje do muru za pomocą kołków rozporowych. Ich główną zaletą jest to, że zapewniają elastyczne połączenie. Co to oznacza? Otóż kotwy pozwalają na niewielkie ruchy okna względem muru, co jest niezwykle ważne w przypadku okien PVC. Profile PVC charakteryzują się stosunkowo dużą rozszerzalnością termiczną – pod wpływem zmian temperatury kurczą się i rozszerzają. Elastyczne mocowanie pozwala na kompensację tych naprężeń, zapobiegając deformacjom ramy. Co istotne, użycie kotew nie wymaga przewiercania ramy okna, co jest często postrzegane jako ich duża zaleta.

Dyble ramowe: rozwiązanie dla ciężkich i dużych przeszkleń

Dyble ramowe, znane również jako śruby ramowe lub kołki ramowe, działają na innej zasadzie. Przechodzą one bezpośrednio przez ościeżnicę okna, tworząc w ten sposób bardzo sztywne i wytrzymałe połączenie z murem. Ze względu na swoją konstrukcję i wysoką nośność, dyble są zalecane przede wszystkim do montażu dużych i ciężkich okien, na przykład tych o powierzchni przekraczającej 5 m². Ich sztywność sprawia, że okno jest bardzo mocno osadzone w otworze, co jest kluczowe w przypadku ciężkich przeszkleń, gdzie stabilność jest priorytetem.

Praktyczne porównanie: która metoda sprawdzi się w Twoim domu?

Aby ułatwić podjęcie decyzji, przygotowałem tabelę porównawczą:

Podsumowując, jeśli montujesz standardowe okna, szczególnie te wykonane z PVC, kotwy będą zazwyczaj lepszym wyborem ze względu na ich elastyczność i zdolność do kompensacji naprężeń termicznych. Zapewniają one również łatwiejszy i mniej inwazyjny montaż. Natomiast w przypadku bardzo dużych, ciężkich okien, takich jak panoramiczne przeszklenia czy okna tarasowe o znacznej masie, dyble ramowe zapewnią niezbędną sztywność i nośność, choć wiąże się to z koniecznością przewiercenia ramy i brakiem kompensacji ruchów termicznych. Decyzja zawsze powinna być podyktowana rozmiarem, wagą okna oraz materiałem, z którego jest wykonane.

Jak perfekcyjnie dopasować kotwy do rodzaju ściany? Praktyczny przewodnik

Materiał, z którego zbudowana jest ściana, to jeden z najważniejszych czynników, który musimy wziąć pod uwagę przy wyborze odpowiedniego systemu mocowania okien. To od niego zależy, czy kotwa będzie w stanie zapewnić odpowiednią nośność i stabilność.

Mur z betonu i cegły pełnej: sprawdzone i pewne rozwiązania

Do ścian wykonanych z materiałów pełnych, takich jak beton (wylewany, bloczki betonowe) czy cegła pełna (np. ceramiczna, silikatowa), zastosowanie standardowych rozwiązań jest zazwyczaj wystarczające. Materiały te charakteryzują się wysoką wytrzymałością na ściskanie i dobrą nośnością, co pozwala na pewne i proste mocowanie. W takich przypadkach najczęściej stosuje się standardowe kołki rozporowe, które po wprowadzeniu w nawiercony otwór rozprężają się, zapewniając solidne zakotwienie. Ważne jest, aby średnica i długość kołka były odpowiednio dobrane do obciążenia i grubości muru. To sprawdzone i pewne rozwiązania, które przy prawidłowym wykonaniu gwarantują trwałość montażu.

Ściany z pustaków i betonu komórkowego: jak uniknąć błędów mocowania?

Zupełnie inna sytuacja ma miejsce w przypadku ścian zbudowanych z materiałów porowatych lub pustakowych, takich jak beton komórkowy (gazobeton), pustaki ceramiczne czy silikaty drążone. Ich struktura jest mniej jednolita i wytrzymała, co stawia większe wyzwania przed systemem mocowania. Użycie standardowych kołków rozporowych w tych materiałach jest błędem, ponieważ mogą one kruszyć delikatną strukturę, znacząco obniżając nośność. W takich przypadkach konieczne jest zastosowanie specjalnych kołków do pustych przestrzeni, które mają długą strefę rozpierania lub specjalne "skrzydełka" zapewniające zakotwienie w pustych komorach. Alternatywą, często bezpieczniejszą i bardziej wytrzymałą, są kotwy chemiczne, o których szerzej opowiem za chwilę. Kluczem jest unikanie mocowania "na siłę" i zawsze dobieranie łączników przeznaczonych do konkretnego typu materiału ściennego.

Kotwy chemiczne: kiedy są absolutną koniecznością?

Kotwy chemiczne to rozwiązanie, które zyskuje na popularności, zwłaszcza w trudnych warunkach montażowych. Ich zastosowanie jest absolutnie konieczne w przypadku materiałów o niskiej wytrzymałości, takich jak wspomniany beton komórkowy czy pustaki ceramiczne, gdy wymagana jest bardzo wysoka nośność lub gdy standardowe mocowania okazują się niewystarczające. Jak działają? W nawiercony otwór wprowadza się specjalną żywicę (często dwuskładnikową), która po wymieszaniu i stwardnieniu tworzy trwałe, bezstresowe połączenie z materiałem ściany. Do żywicy wprowadza się pręt gwintowany lub specjalną tuleję. Zalety kotew chemicznych to przede wszystkim brak naprężeń w materiale (co jest kluczowe dla kruchych ścian), bardzo wysoka wytrzymałość oraz możliwość mocowania nawet blisko krawędzi. To rozwiązanie, które daje pewność i bezpieczeństwo w najbardziej wymagających sytuacjach.

Sekret "ciepłego montażu": jakie kotwy wybrać do montażu w warstwie ocieplenia?

Współczesne budownictwo kładzie ogromny nacisk na efektywność energetyczną, a "ciepły montaż" okien stał się standardem. Ten sposób osadzania stolarki, choć niezwykle korzystny pod względem termicznym, stawia jednak zupełnie nowe wyzwania przed systemami mocowania.

Czym jest ciepły montaż i dlaczego wymaga specjalnych łączników?

Ciepły montaż, znany również jako montaż warstwowy, polega na osadzeniu okna w taki sposób, aby jego ościeżnica znajdowała się w warstwie ocieplenia ściany, a nie bezpośrednio w murze konstrukcyjnym. Głównym celem tego rozwiązania jest eliminacja mostków termicznych, czyli miejsc, przez które ciepło ucieka z budynku, oraz znacząca poprawa izolacyjności całej przegrody. Ponieważ okno jest wysunięte poza lico muru konstrukcyjnego, a jego stabilność musi być zapewniona w miękkiej warstwie izolacji (np. styropianu czy wełny mineralnej), wymaga to zastosowania specjalnych łączników. Standardowe kotwy, mocowane bezpośrednio do muru, nie sprawdzą się w tej sytuacji, ponieważ nie zapewniłyby odpowiedniego podparcia i stabilności dla okna osadzonego w próżni lub w materiale o niskiej gęstości.

Systemowe konsole i długie kotwy: jak prawidłowo zamontować okno w styropianie lub wełnie?

Aby zapewnić stabilne i bezpieczne zamocowanie okna w warstwie ocieplenia, stosuje się dedykowane rozwiązania systemowe. Najczęściej są to specjalne, dłuższe kotwy systemowe, które mają odpowiednią długość, aby przejść przez warstwę izolacji i pewnie zakotwić się w murze konstrukcyjnym. Innym popularnym rozwiązaniem są konsole montażowe lub kątowniki, które tworzą rodzaj "rusztowania" wysuwającego okno poza lico muru. Te elementy są mocowane do ściany konstrukcyjnej, a następnie do nich przykręca się ościeżnicę okienną. Ich rola jest kluczowa: muszą one przenieść ciężar okna oraz obciążenia wiatrowe na mur, jednocześnie zapewniając ciągłość izolacji i eliminując mostki termiczne. Producenci oferują kompleksowe systemy montażowe, które obejmują nie tylko same konsole czy kotwy, ale także odpowiednie taśmy uszczelniające i materiały izolacyjne, tworząc spójne i efektywne rozwiązanie.

Najczęstsze błędy przy montażu w ociepleniu – sprawdź, jak ich unikać

Mimo licznych zalet, ciepły montaż jest bardziej skomplikowany niż tradycyjny i podatny na błędy. Do najczęstszych należą: użycie zbyt krótkich kotew, które nie zapewniają odpowiedniego zakotwienia w murze, co prowadzi do niestabilności okna. Innym błędem jest brak odpowiedniego uszczelnienia połączeń między ościeżnicą a systemem montażowym oraz ociepleniem, co niweczy cel "ciepłego montażu" i prowadzi do powstawania mostków termicznych. Często spotyka się również niedostateczną stabilizację okna, zwłaszcza w przypadku dużych przeszkleń, co może skutkować jego deformacją. Należy również pamiętać o ignorowaniu zaleceń producenta systemów montażowych – każdy system ma swoje specyficzne wytyczne, których należy bezwzględnie przestrzegać. Aby uniknąć tych błędów, zawsze należy stosować kompletne systemy montażowe, dokładnie przestrzegać instrukcji producenta, a w razie wątpliwości skorzystać z pomocy doświadczonego fachowca.

Dobór kotew a materiał okna: PVC, drewno, aluminium

Materiał, z którego wykonana jest rama okienna, ma bezpośredni wpływ na wybór kotew i sposób montażu. Różnice w właściwościach fizycznych PVC, drewna i aluminium wymagają indywidualnego podejścia, aby zapewnić trwałość i funkcjonalność okna.

Kotwy systemowe do okien PVC: na co zwrócić uwagę?

Okna wykonane z PVC charakteryzują się stosunkowo dużą rozszerzalnością termiczną. Oznacza to, że pod wpływem zmian temperatury (np. słońce nagrzewające profil) rama może się kurczyć i rozszerzać. Z tego powodu, jak już wspomniałem, kotwy do okien PVC powinny zapewniać pewną elastyczność połączenia, aby kompensować te ruchy i zapobiegać powstawaniu naprężeń, które mogłyby prowadzić do deformacji ramy. Producenci systemów okiennych (profili PVC) często dedykują specjalne kotwy systemowe o określonym kształcie i rozstawie zaczepów, które są idealnie dopasowane do ich profili. Zgodnie z wytycznymi E-stal, stosowanie oryginalnych lub rekomendowanych przez producenta okna kotew jest kluczowe dla zachowania gwarancji i prawidłowego funkcjonowania stolarki. Należy zawsze upewnić się, że wybrane kotwy są kompatybilne z konkretnym systemem profilowym.

Specyfika montażu okien drewnianych i aluminiowych

W przypadku okien drewnianych, choć drewno również "pracuje" pod wpływem wilgoci i temperatury, jego rozszerzalność termiczna jest mniejsza niż PVC. Kluczowe jest tutaj uwzględnienie naturalnej pracy drewna (kurczenie, pęcznienie) oraz ochrona drewna przed wilgocią w miejscu mocowania. Często stosuje się specjalne podkładki lub uszczelki, aby zapobiec bezpośredniemu kontaktowi drewna z murem i wilgocią. W przypadku okien aluminiowych, mamy do czynienia z materiałem bardzo sztywnym i często ciężkim. Ich montaż wymaga użycia mocniejszych kotew, które są w stanie przenieść większe obciążenia. Ze względu na sztywność aluminium, mniejsze jest ryzyko deformacji ramy, ale precyzyjne osadzenie i solidne mocowanie są absolutnie niezbędne. W obu przypadkach – okien drewnianych i aluminiowych – zawsze należy kierować się zaleceniami producenta okien, ponieważ to on najlepiej zna specyfikę swoich produktów i wie, jakie rozwiązania montażowe zapewnią im optymalną trwałość i funkcjonalność.

Instrukcja montażu krok po kroku: jak prawidłowo rozmieścić kotwy?

Prawidłowe rozmieszczenie i osadzenie kotew to klucz do zapewnienia maksymalnej stabilności i bezpieczeństwa montowanego okna. Nawet najlepsze kotwy nie spełnią swojej funkcji, jeśli zostaną zamontowane niezgodnie z zasadami.

Złota zasada 15/70: optymalny rozstaw i odległości od narożników

Podstawą prawidłowego montażu jest przestrzeganie tzw. "złotej zasady 15/70". Łączniki montażowe, czyli kotwy, powinny być rozmieszczone na całym obwodzie ościeżnicy, zarówno w pionie, jak i w poziomie. Konkretnie, maksymalny rozstaw między kotwami nie powinien przekraczać 70 cm. Jest to wartość graniczna, którą należy traktować jako maksimum, a w praktyce często stosuje się gęstsze rozmieszczenie, zwłaszcza w przypadku większych i cięższych okien. Równie ważna jest odległość pierwszego punktu mocowania od narożnika wewnętrznego ościeżnicy lub słupka (pionowej przegrody w oknie). Ta odległość powinna wynosić około 15 cm. Te zasady są kluczowe dla równomiernego rozłożenia obciążeń działających na okno i zapewniają jego stabilność w całym otworze. Pamiętaj, że w przypadku okien o nietypowych kształtach lub bardzo dużych rozmiarach, producent okna może zalecić inne, bardziej rygorystyczne zasady rozmieszczenia kotew.

Prawidłowe osadzenie kotwy w ramie i murze – praktyczne wskazówki

Sam proces osadzania kotew również wymaga precyzji. Oto kilka praktycznych wskazówek:

• Precyzyjne wiercenie: Otwory w murze muszą być wiercone z odpowiednią średnicą i głębokością, zgodnie z zaleceniami producenta kołków. Użyj wiertarki udarowej i wierteł przeznaczonych do danego materiału.
• Czystość otworów: Przed wprowadzeniem kołka lub kotwy chemicznej, otwór należy dokładnie oczyścić z pyłu (np. odkurzaczem lub szczotką), aby zapewnić maksymalną przyczepność.
• Odpowiednie wkręty i kołki: Zawsze stosuj wkręty i kołki przeznaczone do danego typu kotwy i materiału ściany. Nie improwizuj.
• Unikaj zbyt mocnego dokręcania: Szczególnie w przypadku ram PVC, zbyt mocne dokręcenie wkrętów mocujących kotwę do ramy może spowodować jej deformację. Dokręcaj z wyczuciem, tak aby kotwa pewnie przylegała do ramy, ale bez nadmiernego nacisku.
• Płaskie przyleganie: Kotwa musi płasko przylegać zarówno do ramy okna, jak i do muru. Wszelkie luzy lub zgięcia osłabiają mocowanie.

Pamiętaj, że ilość i typ łączników muszą być zawsze dostosowane do zaleceń producenta okna oraz do specyficznych warunków panujących na budowie.

Przeczytaj również: Czy żaluzje fasadowe sprawdzają się zimą? Fakty, o których mało kto mówi

Niezbędne narzędzia do montażu kotew okiennych

Aby montaż przebiegł sprawnie i prawidłowo, będziesz potrzebować kilku podstawowych narzędzi:

• Wiertarka udarowa z odpowiednimi wiertłami do betonu, cegły lub innych materiałów ściennych.
• Poziomica (najlepiej długa) do precyzyjnego ustawienia okna.
• Miarka i ołówek do wyznaczania punktów mocowania.
• Wkrętarka z odpowiednimi bitami do wkrętów.
• Klucz do dokręcania śrub ramowych (jeśli używasz dybli).
• Pistolet do kotew chemicznych (jeśli zdecydujesz się na to rozwiązanie).
• Młotek do wbijania kołków.
• Kołki i wkręty w odpowiednich rozmiarach i typach.
